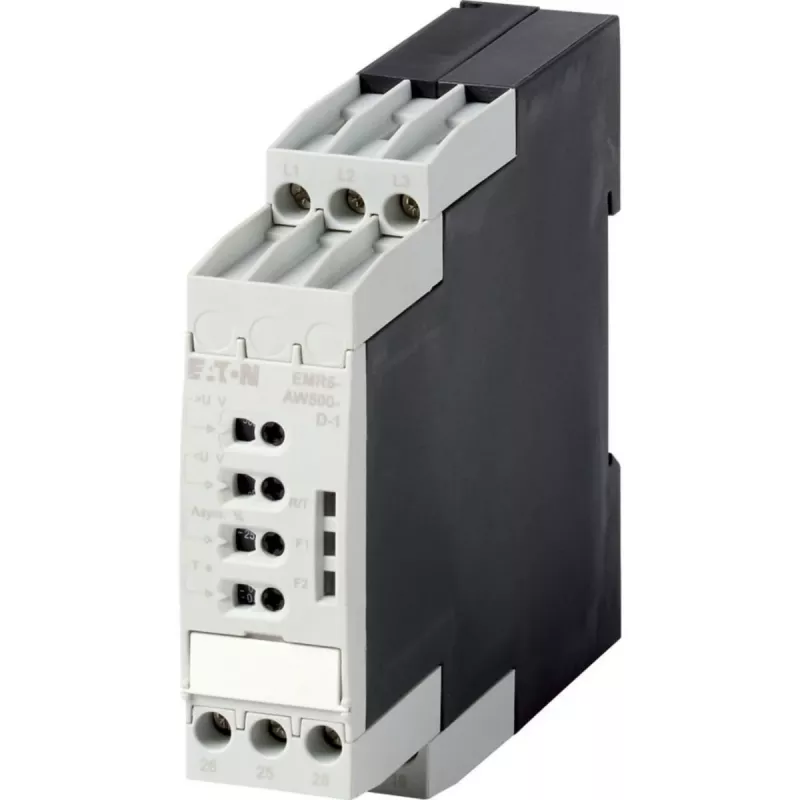

Eaton EMR6-AW500-D-1 fazių stebėjimo relė 3x200-500V AC, 2 CO, DIN bėgelis 184764

Netikėtas fazės praradimas ar įtampos asimetrija gali sustabdyti gamybos liniją arba sugadinti brangią įrangą. Eaton EMR6-AW500-D-1 fazių stebėjimo relė nuolat tikrina trifazį tinklą nuo 200 iki 500 V AC ir laiku reaguoja į fazių sekos, fazės gedimo, viršįtampio, įtampos kritimo bei asimetrijos sutrikimus. Prietaisas maitinamas tiesiai iš matuojamos įtampos, todėl papildomas maitinimo šaltinis nereikalingas.

Kodėl verta rinktis

• Reguliuojamos viršįtampio, įtampos kritimo ir asimetrijos slenkstinės vertės
• Atskiras reagavimo delsimas (t1) ir įsijungimo delsimas (t2) nuo 0,1 iki 30 s
• LED indikatoriai būsenai, relės kontaktų padėčiai ir klaidoms rodyti
• Montavimas ant DIN bėgelio, 22,5 mm plotis (1 modulis)
• Darbinė temperatūra nuo -25 iki +60 °C

Techninė specifikacija

• Nominali įtampa: 3x 400/230 V AC, 3x 500 V AC
• Matavimo diapazonas (L-L): 3x 200–500 V AC
• Dažnis: 50/60 Hz
• Išėjimas: 2 perjungiamieji kontaktai (2 CO)
• Kontaktų apkrova: 5 A esant 250 V AC (AC-15), 3 A esant 24 V DC (DC-13)
• Maitinimas: savaiminis, iš matuojamos įtampos
• Montavimas: DIN bėgelis
• Plotis: 22,5 mm
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP40 korpusas, IP20 gnybtai
• Nominali impulsinė atsparumo įtampa: 4 kV

Kam tinka

Ši relė skirta pramonės automatizavimo specialistams, elektros inžinieriams ir techninės priežiūros komandoms, kurioms reikia patikimo trifazio tinklo stebėjimo. Ji puikiai tinka maisto, chemijos, metalo apdirbimo įmonėms, kuriose net trumpas fazės sutrikimas gali sukelti brangius nuostolius. Dėl kompaktiško 22,5 mm korpuso ir savaiminio maitinimo relė lengvai integruojama į esamas skirstymo spintas.

Kaip naudoti

Prijunkite trifazį tinklą prie matavimo gnybtų, o valdomą grandinę – prie perjungiamųjų kontaktų. Nustatykite norimas viršįtampio, įtampos kritimo ir asimetrijos slenksčių reikšmes bei delsos laikus. Įsijungus maitinimui, relė automatiškai pradeda stebėti tinklą. Esant sutrikimui, suveikia kontaktai ir užsidega atitinkamas LED indikatorius. Patikrinkite, ar parametrai atitinka jūsų įrangos reikalavimus.

Patarimas: reguliuodami slenksčius atsižvelkite į konkretaus tinklo ypatumus – per siauras diapazonas gali sukelti klaidingus suveikimus, o per platus – neapsaugos įrangos. Rekomenduojame periodiškai testuoti relę, kad įsitikintumėte, jog ji tinkamai reaguoja į fazių sutrikimus.
