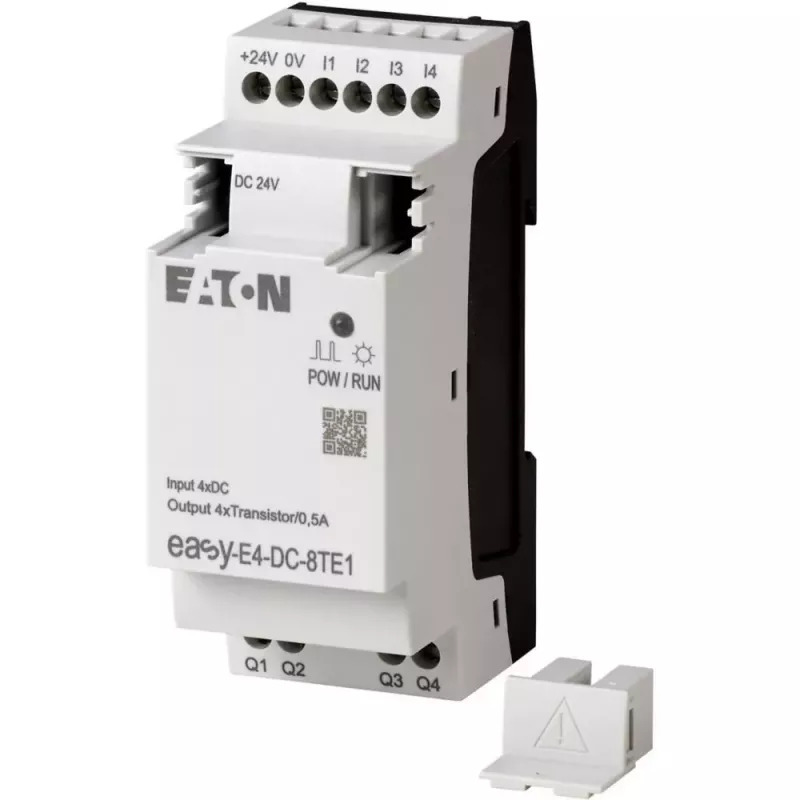

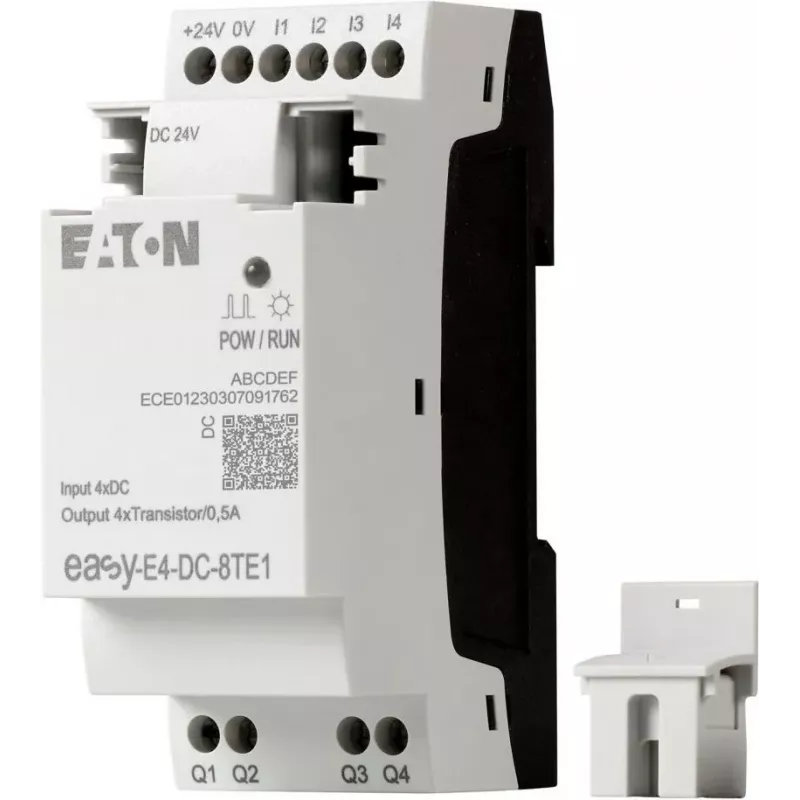

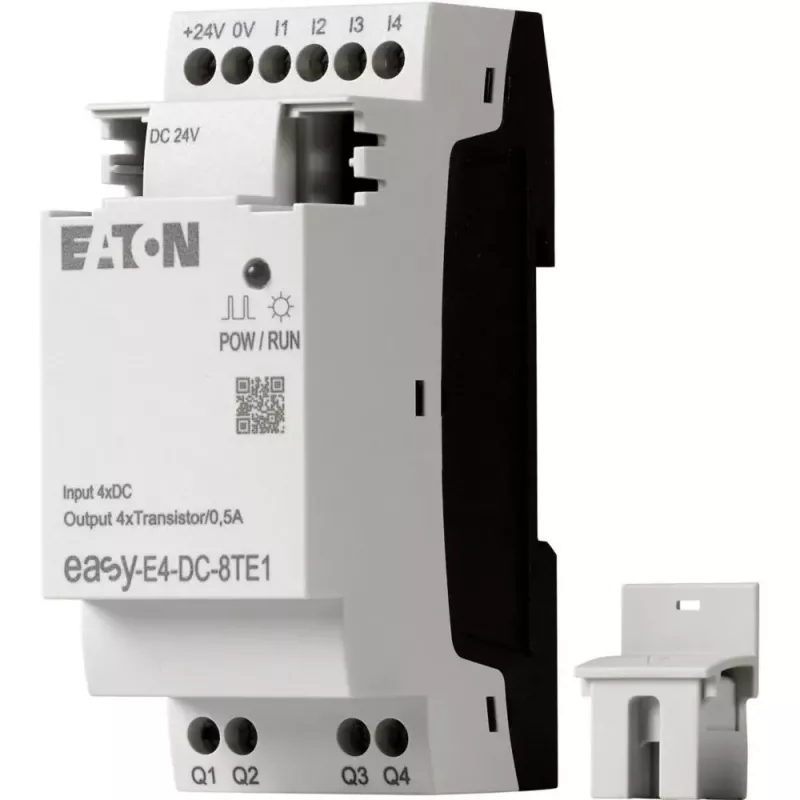

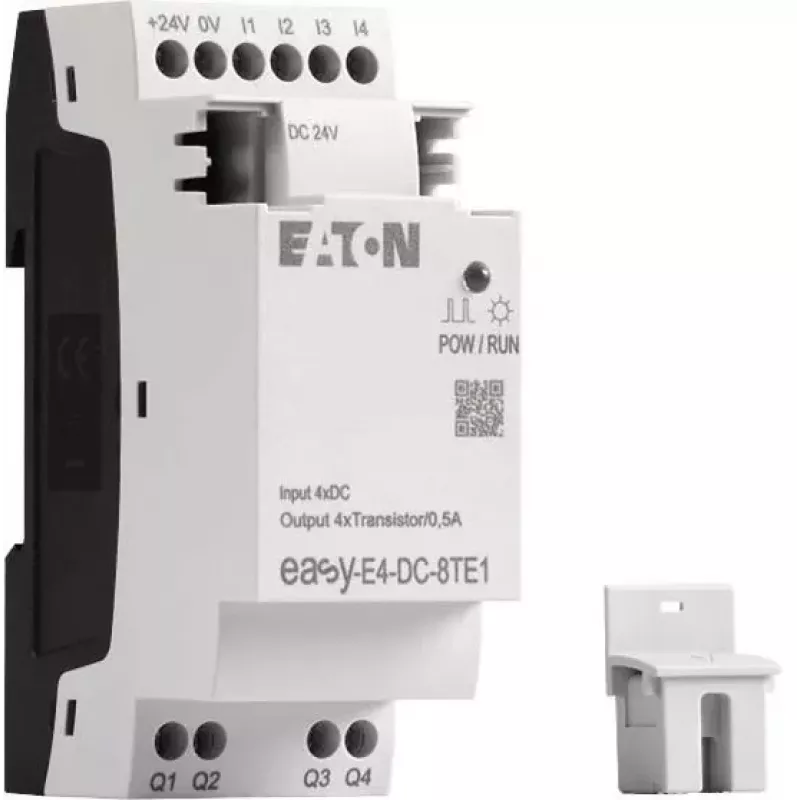

Eaton easyE4 DC 8TE1 skaitmeninių I/O plėtimo modulis, 4DI/4DO, 24V DC, tranzistorinis PNP

8 skaitmeninių kanalų tankis viename kompaktiškame modulyje – Eaton easyE4 DC 8TE1 išplečia jūsų valdymo relės galimybes be nereikalingų laidų ir vietos švaistymo. Šis plėtimo modulis, sukurtas easyE4 serijai, suteikia keturis 24 V DC įėjimus ir keturis tranzistorinius (PNP) išėjimus, todėl puikiai tinka pramoninės automatikos sistemoms, kuriose svarbus patikimumas ir paprastas montavimas.

Privalumai profesionalams

• 8 kanalai: 4 įėjimai ir 4 išėjimai, visi 24 V DC – optimalus balansas mažoms ir vidutinėms užduotims.
• Tranzistoriniai išėjimai su PNP perjungimu, 0,5 A vienam kanalui – tyliai ir be susidėvėjimo.
• Montavimas ant DIN bėgelio – greitas ir stabilus sprendimas skirstomosioms spintoms.
• IP20 apsauga – tinkamas naudoti uždarose valdymo spintose.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +55 °C – veikia net sudėtingomis sąlygomis.
• Tarptautiniai sertifikatai: CE, UL, cUL, EAC, RCM, KCC, DNV GL – užtikrina atitiktį įvairiems rinkos reikalavimams.

Kaip naudoti

Modulis tiesiogiai jungiamas prie easyE4 bazinio įrenginio per plėtimo sąsają, akimirksniu padidindamas I/O talpą. Tai idealus sprendimas, kai reikia stebėti jutiklius, valdyti pavaras ar apdoroti signalus. Varžtiniai gnybtai priima laidus iki 1,5 mm², užtikrindami patikimą ryšį net esant vibracijai. Dėl tranzistorinių išėjimų modulis veikia tyliai ir atlaiko dažną perjungimą – tinka solenoidiniams vožtuvams, indikatorinėms lemputėms ar mažiems nuolatinės srovės varikliams. Kompaktiškas 35,5 mm plotis taupo vietą bėgelyje, leidžia montuoti kelis modulius vienas šalia kito.

Pagrindinės specifikacijos

• Tipas: PLC plėtimo modulis
• Serija: easyE4
• Maitinimo įtampa: 24 V DC
• Skaitmeninių įėjimų skaičius: 4
• Įėjimo įtampa: 24 V DC
• Skaitmeninių išėjimų skaičius: 4
• Išėjimo tipas: tranzistorinis (PNP)
• Išėjimo įtampa: 24 V DC
• Maks. išėjimo srovė kanalui: 0,5 A
• Bendras I/O taškų skaičius: 8 (4DI / 4DO)
• Montavimas: DIN bėgelis
• Apsaugos klasė: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C
• Laikymo temperatūros diapazonas: nuo -40 iki +70 °C
• Gnybtų tipas: varžtiniai
• Suderinamumas: Eaton easyE4 valdymo relės
• Sertifikatai: CE, UL, cUL, EAC, RCM, KCC, DNV GL

Įžvalga

Inžinieriams, ieškantiems patikimo ir vietą taupančio būdo išplėsti easyE4 sistemas, DC 8TE1 modulis siūlo patikrintą našumo ir naudojimo paprastumo pusiausvyrą, paremtą Eaton pramoniniu paveldu.
