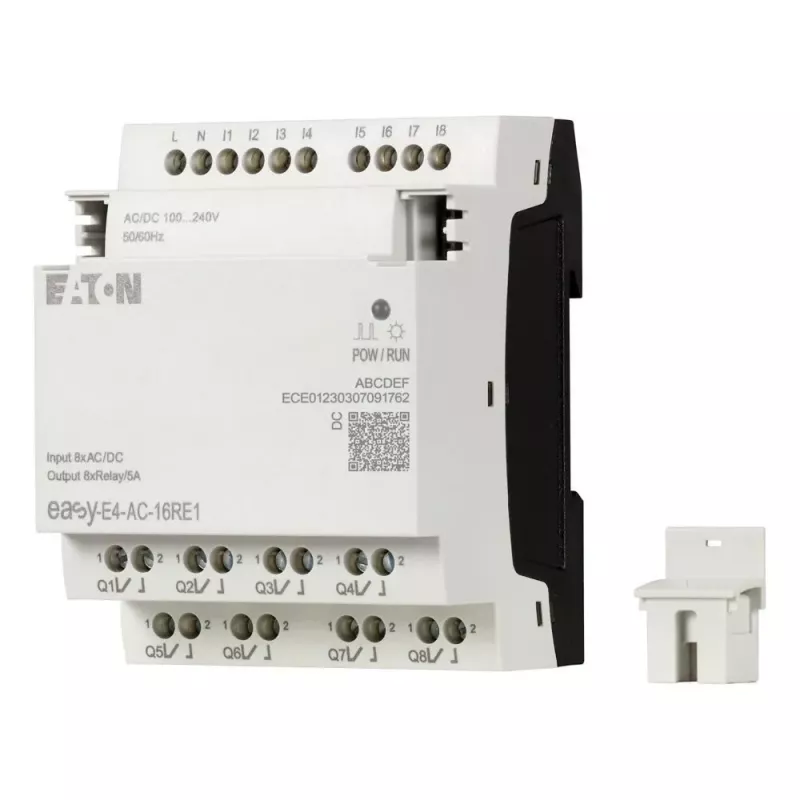

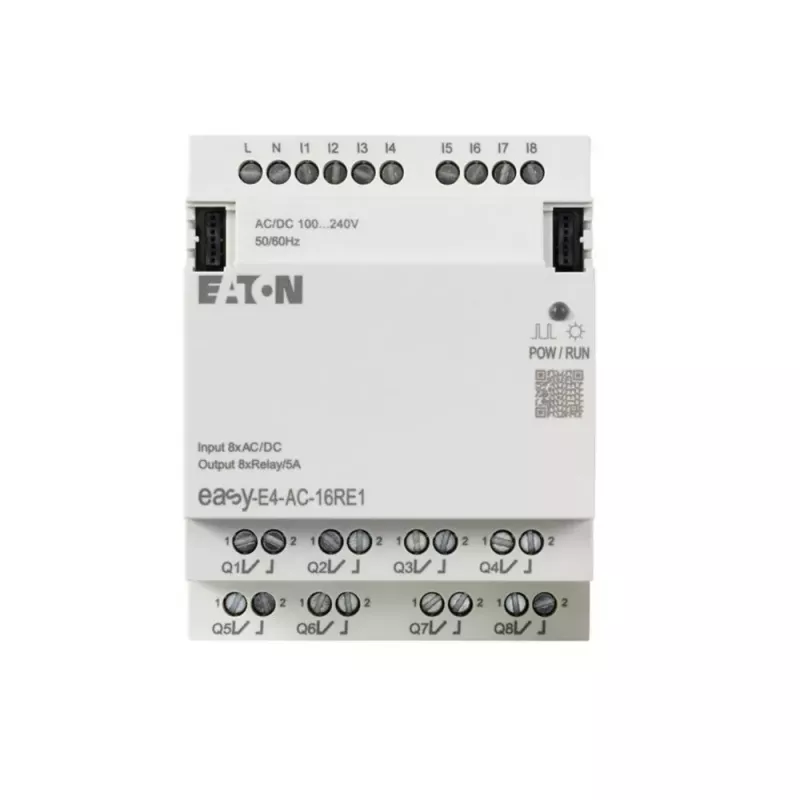

Eaton easyE4 AC skaitmeninių įėjimų/išėjimų plėtimo modulis, 16 įėjimų, 4 relių išėjimai, 100-240 V AC (197222)

Kai valdymo relei easyE4 pritrūksta įėjimų ar išėjimų, sprendimas yra plėtimo modulis. Eaton easyE4 AC plėtimo modulis (197222) prideda 16 kintamosios srovės skaitmeninių įėjimų ir 4 relių išėjimus, leidžiančius tiesiogiai valdyti kontaktoriu, vožtuvus ar mažus variklius. Modulis montuojamas ant 35 mm DIN bėgelio ir jungiamas prie bazinio įrenginio per easyE4 plėtimo magistralę – jokių papildomų programavimo priemonių nereikia.

Kodėl verta rinktis

AC įėjimai supaprastina tiesioginį linijos įtampos jutiklių ir jungiklių prijungimą, o relių išėjimai (8 A vienam reliui) gali perjungti apkrovas iki 250 V AC arba 24 V DC. Tai patikimas sprendimas mašinų valdymo skydams, pastatų automatizavimui ir nedidelėms procesų sistemoms.

Pagrindinės specifikacijos

• Serija: Eaton easyE4
• Maitinimo įtampa: 100-240 V AC
• Skaitmeniniai įėjimai: 16 (100-240 V AC)
• Išėjimai: 4 relių (NO), 8 A vienam reliui
• Relių išėjimų įtampa: maks. 250 V AC / 24 V DC
• Montavimas: 35 mm DIN bėgelis
• Jungtys: varžtiniai gnybtai
• Darbinė temperatūra: -25 iki +55 °C
• Energijos suvartojimas: 7,5 VA
• Maks. plėtimo modulių skaičius vienam baziniam įrenginiui: 11

Kam tinka

• Įėjimų/išėjimų plėtimui easyE4 valdymo relėse mašinų valdymo skydeliuose
• Pastatų automatizavimui – ŠVOK ir apšvietimo valdymui
• Mažiems konvejeriams ar pakavimo sistemoms, kuriose reikia AC įėjimų ir relių išėjimų

Kaip naudoti

Modulis tvirtinamas ant 35 mm DIN bėgelio spintelėje. Prijunkite jį prie easyE4 bazinio įrenginio plėtimo magistralės, o įėjimus ir išėjimus – prie atitinkamų gnybtų. Vienam baziniam įrenginiui galima prijungti iki 11 plėtimo modulių, taip užtikrinant lankstų sistemos plėtimą.

Patarimas: planuodami laidus, palikite vietos papildomiems moduliams – tai palengvins vėlesnį sistemos plėtimą. Visada laikykitės gamintojo nurodytų elektros saugos reikalavimų.
