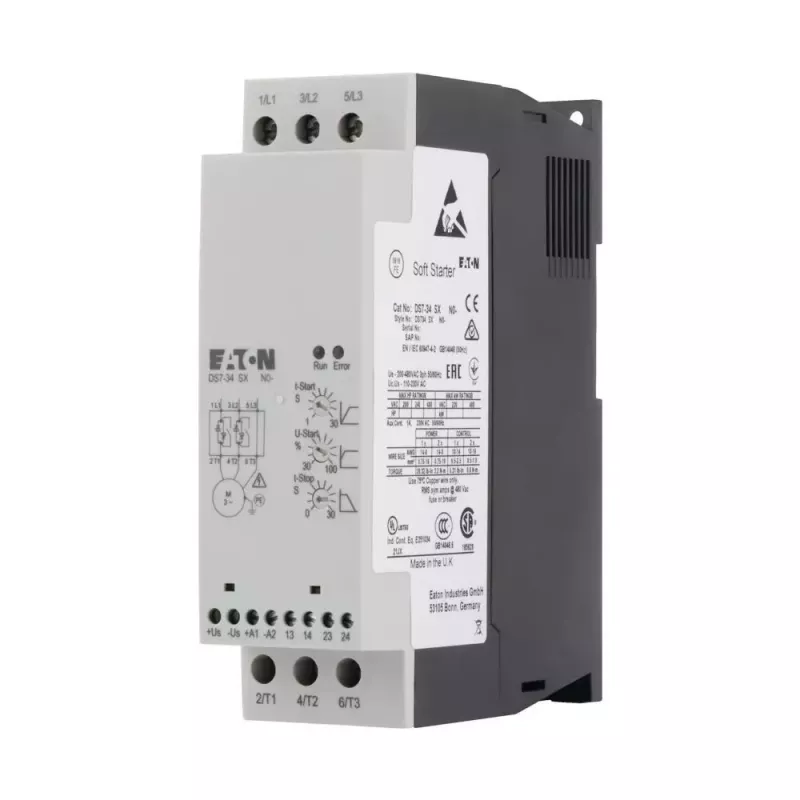

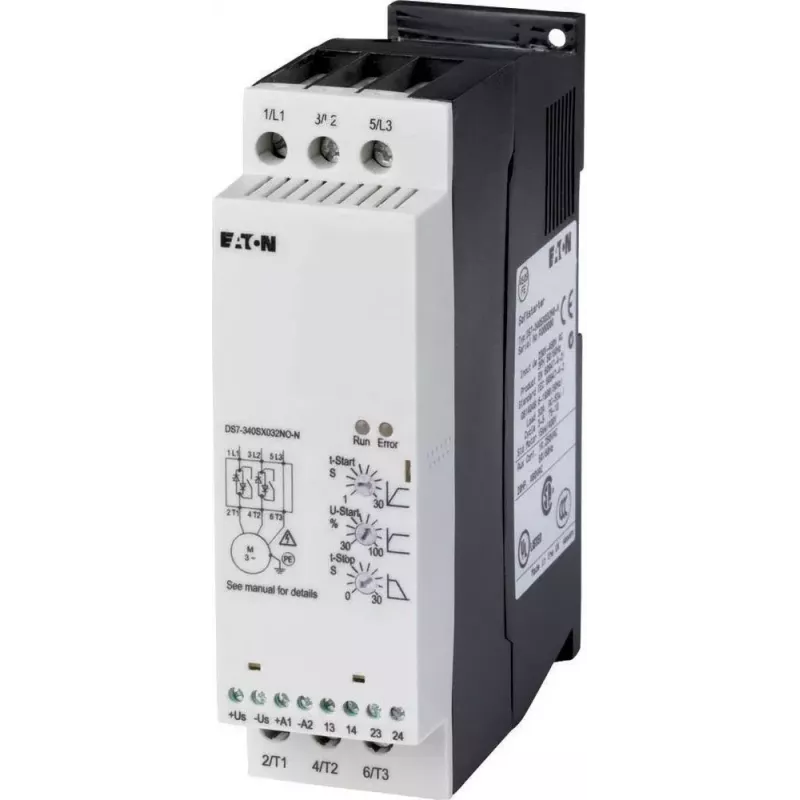

Eaton DS7-342SX032N0-N švelnaus paleidimo įtaisas 32 A 200-480 V AC 3 fazių pilkas 134932

Eaton DS7-342SX032N0-N – tai kompaktiškas švelnaus paleidimo įtaisas su integruotu apėjimo kontaktu ir variklio apsauga nuo perkrovos, skirtas 3 fazių varikliams iki 15 kW (esant 400 V). Jis pašalina papildomų kontaktorių ir šiluminių relėių poreikį, todėl sumažėja komponentų skaičius ir supaprastėja skydo montavimas.

Privalumai profesionalams

• Integruotas apėjimas sumažina šilumos išsiskyrimą ir energijos sąnaudas nepertraukiamo darbo metu.
• Reguliuojama variklio apsauga nuo perkrovos pakeičia atskirus šiluminius relius.
• Plačios valdymo įtampos diapazonas 110-230 V AC/DC tinka daugumai valdymo grandinių.
• Montavimas ant DIN bėgelio arba varžtais – lankstus sprendimas įvairiose spintose.

Kasdienis naudojimas

DS7 švelniai paleidžia variklį, išvengiant mechaninio smūgio ir srovės šuolių. Gnybtai su varžtais priima vienagyslius arba daugiagyslius laidininkus, o IP20 korpusas tinka apsaugotose pramoninėse aplinkose. Darbinė temperatūra nuo -25 iki +50 °C leidžia naudoti tiek šaltose patalpose, tiek standartinėse gamyklų grindose.

Techninės specifikacijos

• Produkto tipas: Švelnaus paleidimo įtaisas
• Serija: DS7
• Fazių skaičius: 3 fazių
• Nominali darbinė įtampa: 200-480 V AC
• Nominali darbinė srovė: 32 A
• Nominali galia esant 230 V: 7,5 kW
• Nominali galia esant 400 V: 15 kW
• Nominali galia esant 480 V: 18,5 kW
• Valdymo įtampa: 110-230 V AC/DC
• Dažnis: 50/60 Hz
• Integruotas apėjimas: Taip
• Variklio apsauga nuo perkrovos: Integruota, reguliuojama
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Apsaugos klasė: IP20
• Gnybtai: varžtiniai
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Spalva: Pilka

Kam tinka

Šis įtaisas rekomenduojamas pramonės automatizavimo inžinieriams, elektros skydų projektuotojams ir techninės priežiūros specialistams, kurie ieško patikimo ir kompaktiško sprendimo variklių paleidimui. Jis puikiai tinka konvejerių, siurblių, ventiliatorių ir kitų mechanizmų valdymui.

Kaip naudoti

Sumontuokite įtaisą ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo ir variklio laidus prie atitinkamų gnybtų. Nustatykite reikiamą perkrovos apsaugos lygį ir paleidimo parametrus pagal variklio duomenis. Įsitikinkite, kad valdymo įtampa atitinka 110-230 V AC/DC diapazoną.

Patarimas: prieš montuodami įsitikinkite, kad skydo vidaus temperatūra neviršija +50 °C, o aplinkos sąlygos atitinka IP20 reikalavimus. Reguliariai tikrinkite gnybtų priveržimą, kad būtų užtikrintas patikimas kontaktas.
