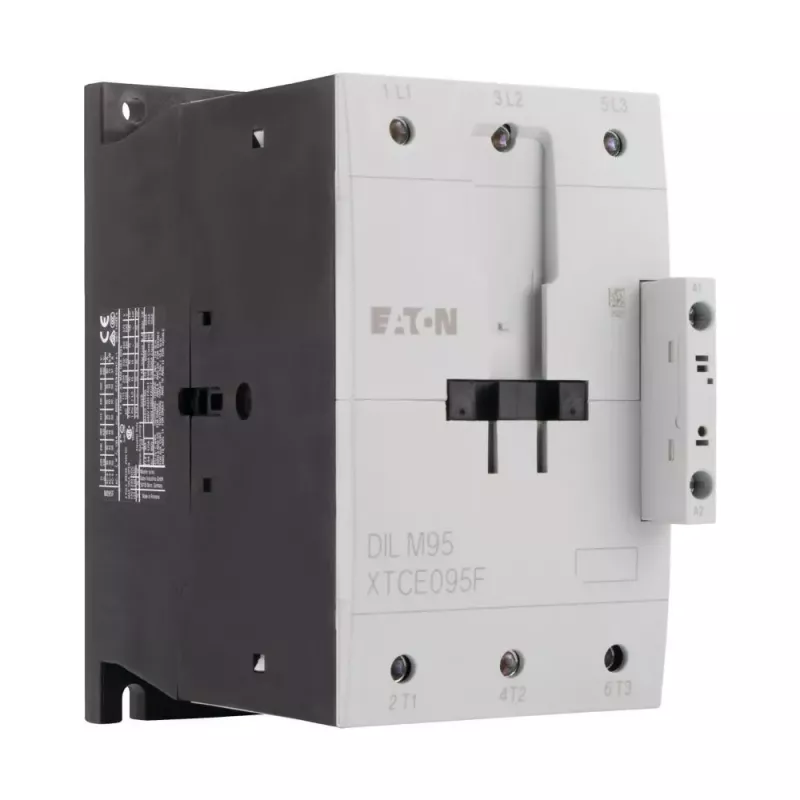

Eaton DILM95 3 polių kontaktorius, 230 V AC / 240 V AC ritė, 95 A AC-3, 690 V 239480

Kai valdymo spintose tenka perjungti galingus trifazius variklius, DILM95 užtikrina stabilų darbą ir ilgą tarnavimo laiką. Šis kontaktorius skirtas iki 45 kW galios varikliams prie 400 V įtampos, o jo mechaninis atsparumas siekia 10 milijonų operacijų – tai reiškia mažiau prastovų ir mažesnes priežiūros išlaidas.

Privalumai

DILM95 pasižymi 95 A vardine darbine srove AC-3 režimu ir 130 A AC-1 režimu, todėl tinka tiek variklių valdymui, tiek šildymo ar apšvietimo apkrovoms. Ritės įtampa 230 V (50 Hz) ir 240 V (60 Hz) leidžia naudoti tiek Europos, tiek Šiaurės Amerikos tinkluose. Papildomi kontaktai (1 NO + 1 NC) supaprastina valdymo grandinių integravimą. Elektroninė trukmė AC-3 režimu – 1,5 milijono operacijų, o tai užtikrina patikimumą ilgalaikėje eksploatacijoje.

Kam tinka

• Pramoninių mašinų variklių paleidimui ir stabdymui
• Šildymo ir apšvietimo apkrovoms iki 130 A (AC-1)
• Valdymo spintoms su DIN bėgeliu arba varžtiniu tvirtinimu

Pagrindinės specifikacijos

• Vardinė darbinė srovė AC-3 (400 V): 95 A
• Vardinė darbinė srovė AC-1 (690 V): 130 A
• Vardinė darbinė įtampa: 690 V AC
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Vardinė galia AC-3: 30 kW (230 V), 45 kW (400 V), 55 kW (690 V)
• Papildomi kontaktai: 1 NO + 1 NC
• Montavimas: DIN bėgelis / varžtinis
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP00 (pagrindinė grandinė), IP20 (su gnybtų dangteliais)
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Viršįtampių kategorija: III
• Mechaninis tarnavimo laikas: 10 milijonų operacijų
• Elektrinis tarnavimo laikas (AC-3): 1,5 milijono operacijų
• Darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Naudojimo patarimai

Variklių grandinėms iki 45 kW esant 400 V rekomenduojama poruoti su tinkama perkrovos rele ir trumpojo jungimo apsauga. Prieš montuodami patikrinkite ritės įtampos atitikimą.
