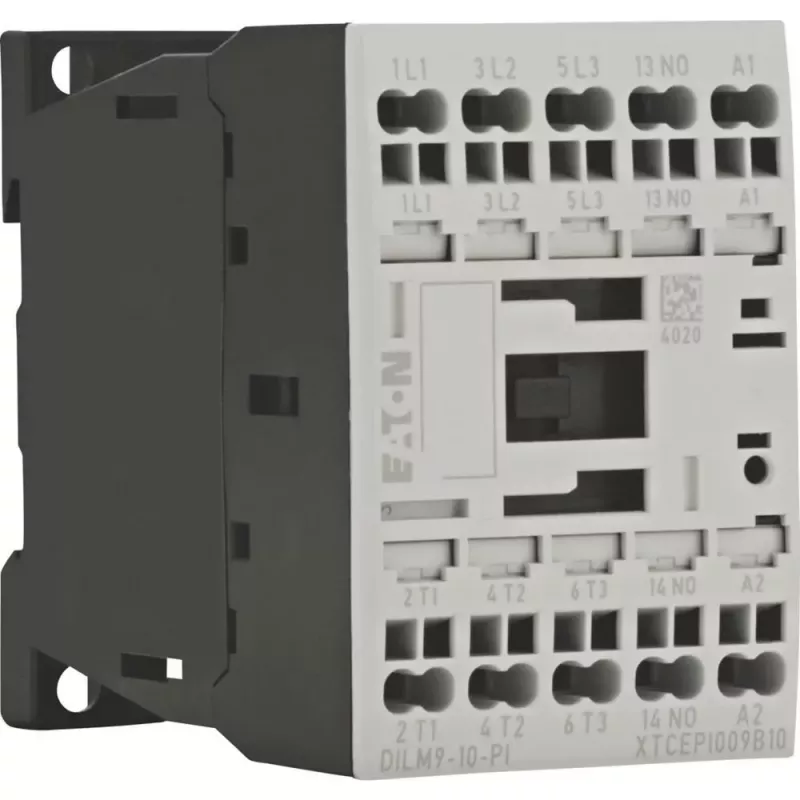

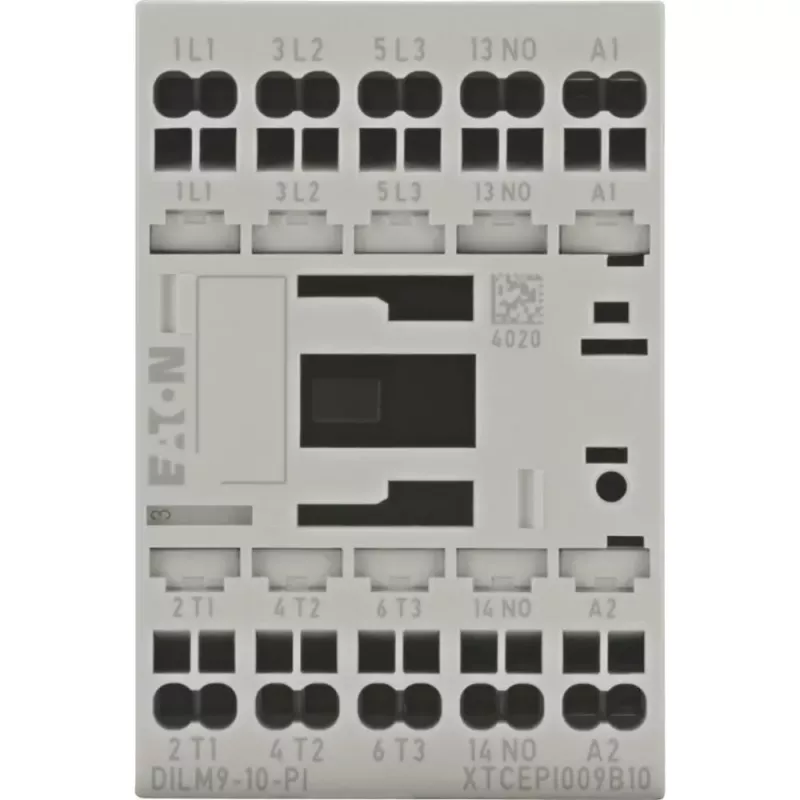

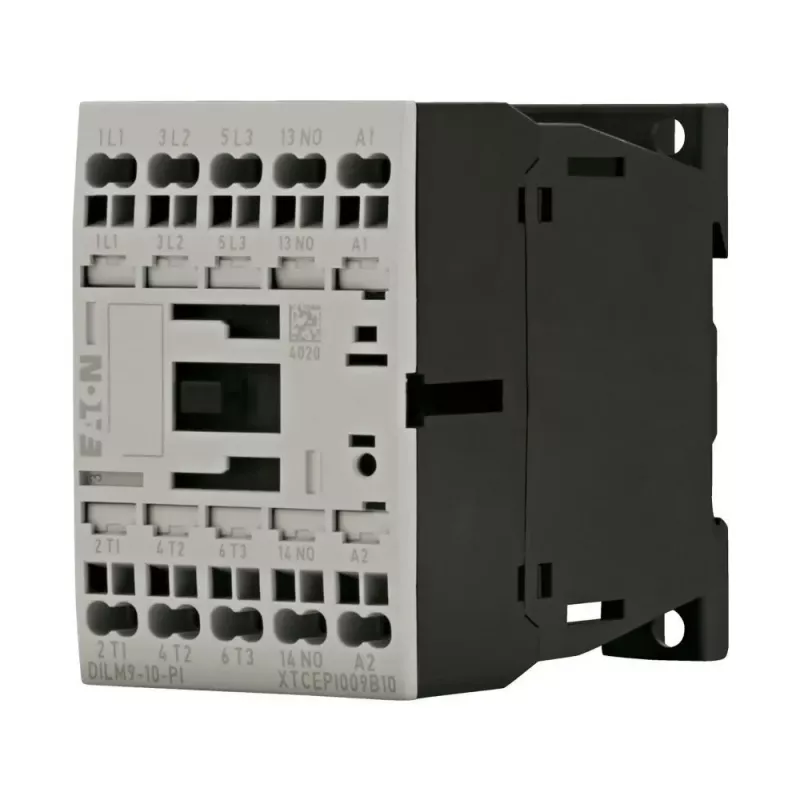

Eaton DILM9-10 kontaktoriuss, 3 polių, 9 A, 230 V AC ritė 199229

45 mm pločio korpusas – tiek vietos užima Eaton DILM9-10 kontaktoriuss ant DIN bėgelio. Kai skydelyje kiekvienas centimetras skaičiuojamas, šis kompaktiškas įrenginys leidžia sutalpinti daugiau grandinių nekeičiant spintos matmenų. 3 polių kontaktoriuss su 230 V AC rite ir vienu normaliai atviru pagalbiniu kontaktu yra skirtas profesionaliems valdymo sprendimams, kur reikalingas patikimas trifazių variklių ir kitų apkrovų perjungimas.

Kodėl verta rinktis

DILM9-10 pasižymi patikrinta kontaktorių technologija, kuri užtikrina ilgaamžiškumą net intensyvaus darbo sąlygomis. Mechaninis patvarumas siekia 10 milijonų operacijų, o elektrinis – 1,5 milijono operacijų AC-3 režimu. Tai reiškia mažiau prastovų ir mažesnes eksploatacijos išlaidas. Varžtiniai gnybtai užtikrina saugų standžių arba lanksčių laidininkų prijungimą, o papildomas pagalbinis kontaktas palengvina valdymo grandinės integraciją.

Techninės specifikacijos

• 3 polių pagrindiniai kontaktai, 1 normaliai atviras pagalbinis kontaktas
• Vardinė darbinė srovė: 9 A (AC-3, 400 V), 22 A (AC-1, 400 V)
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Vardinė darbinė įtampa: 690 V AC
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Mechaninis patvarumas: 10 milijonų operacijų
• Elektrinis patvarumas: 1,5 milijono operacijų (AC-3)
• Darbinė temperatūra: -25 iki +60 °C
• Trumpojo jungimo apsauga: 25 A gG/gL saugiklis esant 400 V

Kam tinka

• Variklių paleidimui konvejerių, siurblių ir ventiliatorių sistemose iki 4 kW
• Šildymo ir apšvietimo apkrovų perjungimui pastatų automatizavimo sistemose
• Senesnių DIL serijos kontaktorių pakeitimui atnaujinimo projektuose

Kaip naudoti

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite trifazę apkrovą prie pagrindinių kontaktų, o valdymo grandinę – prie ritės gnybtų. Užtikrinkite, kad įrenginys būtų sumontuotas uždarame skydelyje, nes IP20 apsaugos laipsnis apsaugo tik nuo pirštų prisilietimo, bet ne nuo dulkių ar drėgmės. Prieš prijungdami maitinimą patikrinkite, ar ritės įtampa atitinka 230 V AC.

Patarimas: jei kontaktorių naudojate varikliui valdyti, įsitikinkite, kad trumpojo jungimo apsauga atitinka 25 A gG/gL saugiklio reikalavimą esant 400 V. Taip pat atkreipkite dėmesį į aplinkos temperatūrą – esant aukštesnei nei +60 °C temperatūrai, kontaktoriuss gali veikti nepatikimai. Reguliariai tikrinkite gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų, kad išvengtumėte perkaitimo.
