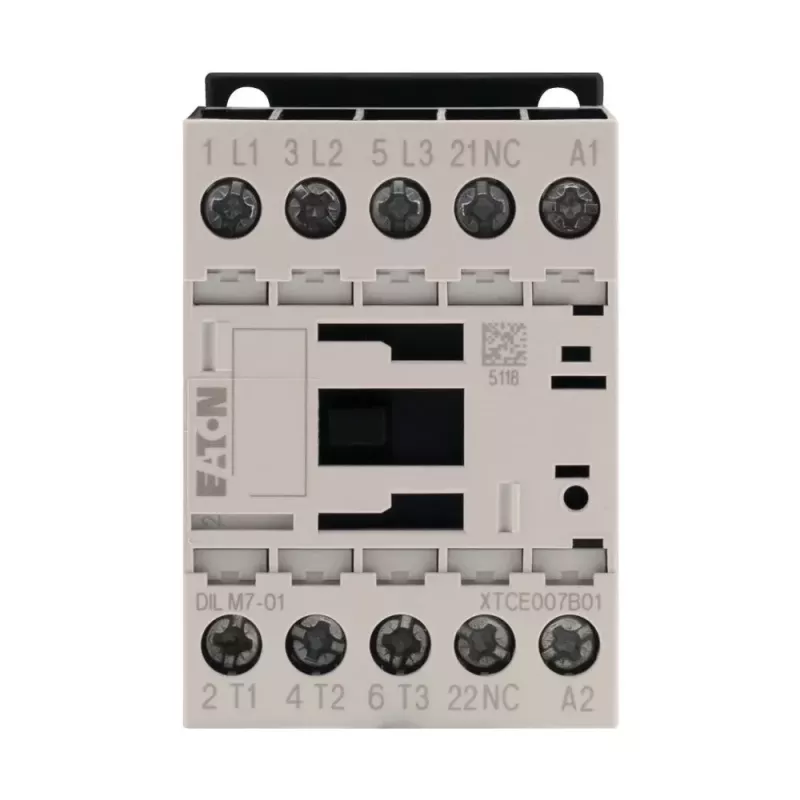

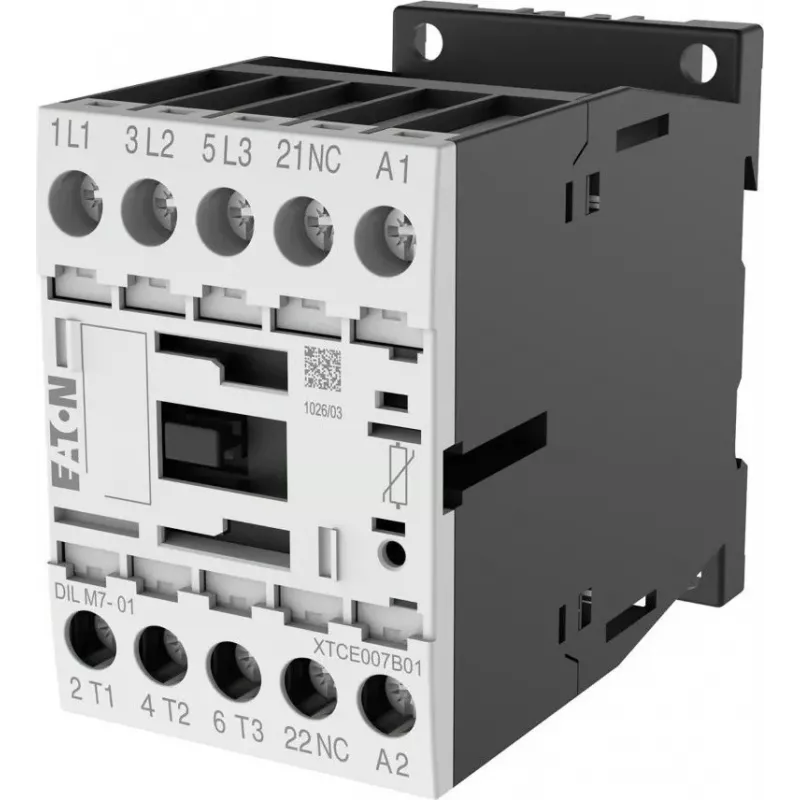

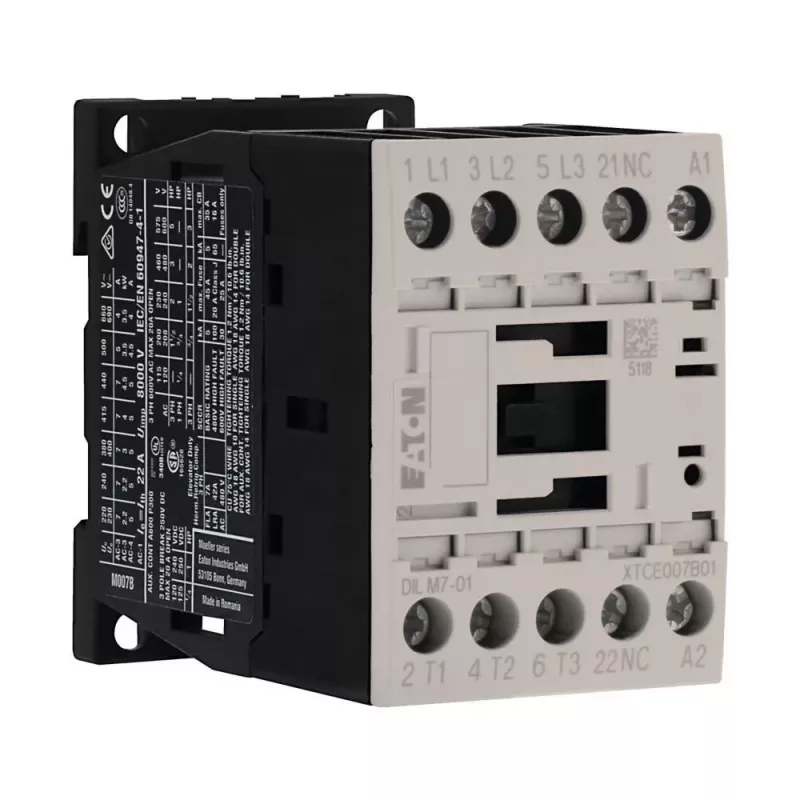

Eaton DILM7-01 kontaktorius, 3 polių, 7 A, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 1 NC pagalbinis kontaktas 276585

Eaton DILM7-01 – tai 3 polių kontaktorius, skirtas patikimam variklių iki 3 kW valdymui esant 400 V AC-3 kategorijai. Jo ritė veikia su 230 V AC 50 Hz arba 240 V AC 60 Hz įtampa, todėl tinka įvairioms pramoninėms valdymo grandinėms.

Apžvalga

Eaton DILM7-01 priklauso DILM serijai. Jis turi tris normaliai atvirus pagrindinius kontaktus ir vieną normaliai uždarą pagalbinį kontaktą. Montuojamas ant DIN bėgelio arba tvirtinamas varžtais, sujungimams naudojami varžtiniai gnybtai. Atitinka IEC/EN 60947 standartus.

Kodėl verta rinktis

• 3 NO pagrindiniai poliai ir 1 NC pagalbinis kontaktas lanksčioms valdymo schemoms.
• 690 V nominali izoliacijos įtampa ir 6 kV impulsinė atsparumo įtampa užtikrina patikimą izoliaciją.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +60 °C.
• 10 milijonų mechaninių operacijų – ilgas tarnavimo laikas.

Techniniai duomenys

• Nominali darbinė srovė (AC-3, 400 V): 7 A
• Nominali darbinė galia (AC-3, 400 V): 3 kW
• Nominali darbinė srovė (AC-1, 400 V): 22 A
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Apsaugos laipsnis: IP20
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Trumpojo jungimo apsaugos įtaisas (gG/gL): 20 A

Kam tinka

Šis kontaktorius rekomenduojamas mažų variklių valdymui, siurblinėms, ventiliacijos sistemoms, konvejerių pavaroms ir kitiems pramoniniams įrenginiams, kur reikalingas patikimas 7 A srovės perjungimas.

Naudojimas

Sumontuokite kontaktorius ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių kontaktų (1, 3, 5 – įėjimas; 2, 4, 6 – išėjimas), o valdymo grandinę – prie ritės gnybtų (A1, A2). Pagalbinis NC kontaktas gali būti naudojamas signalizacijai ar blokavimui. Užtikrinkite, kad įtampa atitiktų ritės nominalus: 230 V AC 50 Hz arba 240 V AC 60 Hz.

Patarimas: prieš montuodami įsitikinkite, kad grandinė išjungta. Naudokite tinkamo skerspjūvio laidus ir priveržkite gnybtus reikiamu momentu. Reguliariai tikrinkite kontaktų būklę, ypač esant dideliam perjungimų dažniui.
