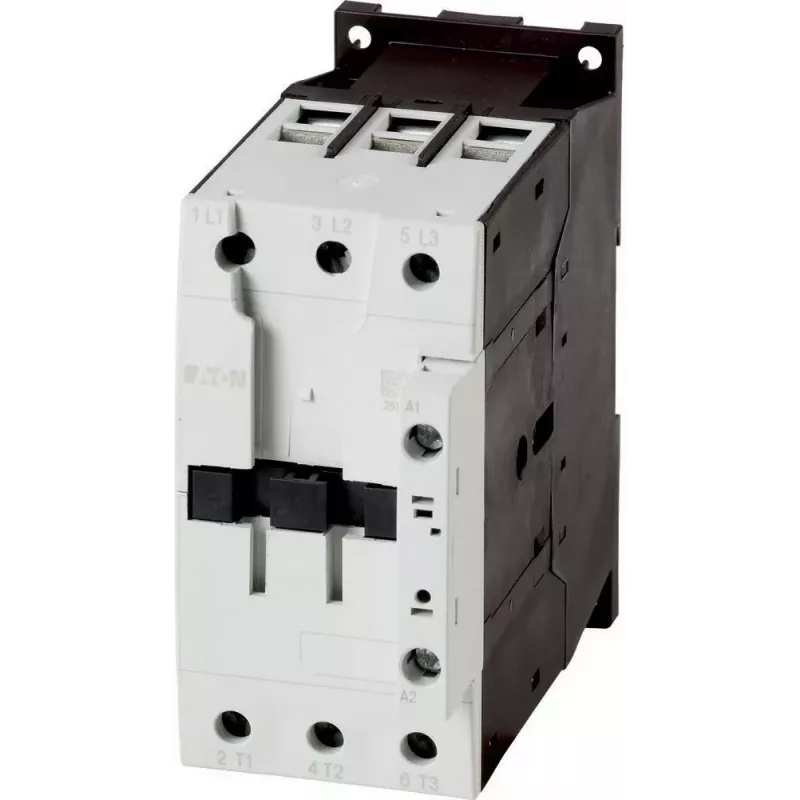

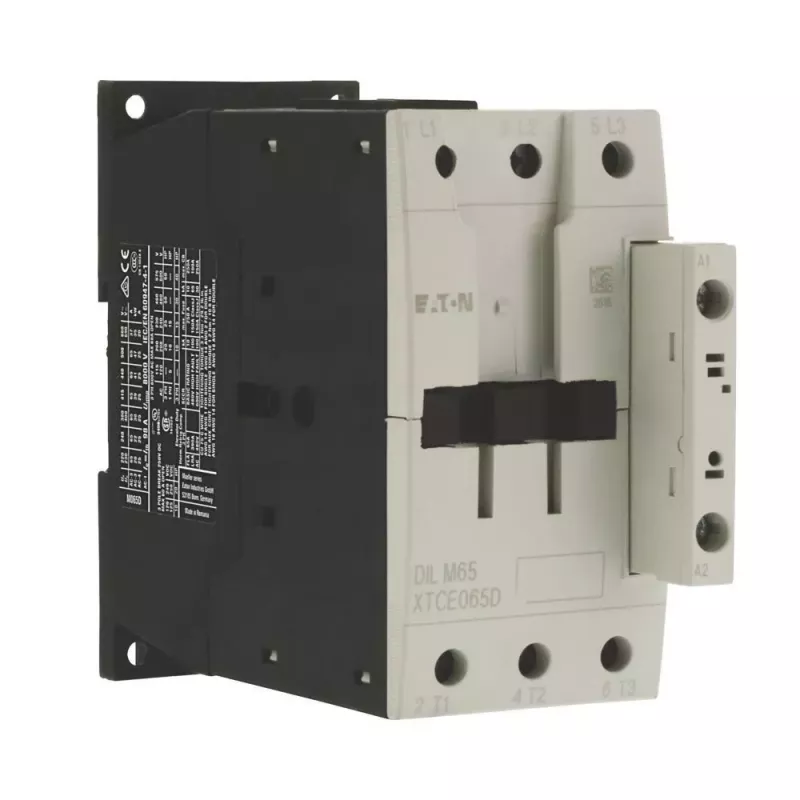

Eaton DILM65(RDC24) 3 polių kontaktorius, 65 A, 24 V DC ritė 277908

Eaton DILM65(RDC24) – tai 65 A (AC-3, 400 V) ir 80 A (AC-1, 690 V) kontaktorių klasėje išsiskiriantis modelis, skirtas patikimam trifazių variklių ir kitų kintamosios srovės apkrovų perjungimui pramonėje. 24 V DC ritė leidžia jį valdyti tiesiogiai iš PLC išėjimų ar saugos grandinių, o įmontuoti pagalbiniai kontaktai 1 NO + 1 NC supaprastina valdymo ir grįžtamojo ryšio grandines.

Kodėl verta rinktis

• Didelė perjungimo galia: 65 A (AC-3) ir 80 A (AC-1) esant 690 V AC
• Įmontuoti pagalbiniai kontaktai: 1 NO + 1 NC valdymui ir signalizacijai
• Ilgas mechaninis tarnavimo laikas: 10 mln. operacijų
• Platus darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Atitinka IEC/EN 60947 ir VDE 0660 standartus

Techniniai duomenys

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 65 A
• Vardinė darbinė srovė (AC-1, 690 V): 80 A
• Vardinė darbinė įtampa: 690 V AC
• Valdymo įtampa: 24 V DC
• Vardinė galia (AC-3, 400 V): 30 kW
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Elektrinis tarnavimo laikas (AC-3): 1,5 mln. operacijų
• Mechaninis tarnavimo laikas: 10 mln. operacijų
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Vardinė izoliacijos įtampa: 690 V AC
• Trumpojo jungimo apsauga: 80 A gG/gL saugiklis

Kam tinka

Šis kontaktorius skirtas automatikos inžinieriams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo sprendimo valdyti variklius iki 30 kW. Dėl 24 V DC ritės jis puikiai tinka sistemose, kuriose valdymas vykdomas per PLC ar saugos modulius, o įmontuoti pagalbiniai kontaktai leidžia kurti ekonomiškas valdymo schemas be papildomų komponentų.

Kaip naudoti

Kontaktorius montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Prie pagrindinių gnybtų jungiami trifazio variklio maitinimo laidai, o prie pagalbinių kontaktų – valdymo grandinės. Dėl IP20 apsaugos jis turi būti įrengiamas uždaruose skydeliuose. Prieš montavimą įsitikinkite, kad ritės įtampa atitinka valdymo įtampą (24 V DC), o trumpojo jungimo apsaugai naudokite 80 A gG/gL saugiklį.

Patarimas: reguliariai tikrinkite varžtinių gnybtų priveržimą – dėl vibracijos ir šiluminių ciklų jie gali atsilaisvinti, o tai gali sutrikdyti kontaktoriaus veikimą. Visada laikykitės gamintojo nurodytų momentų.
