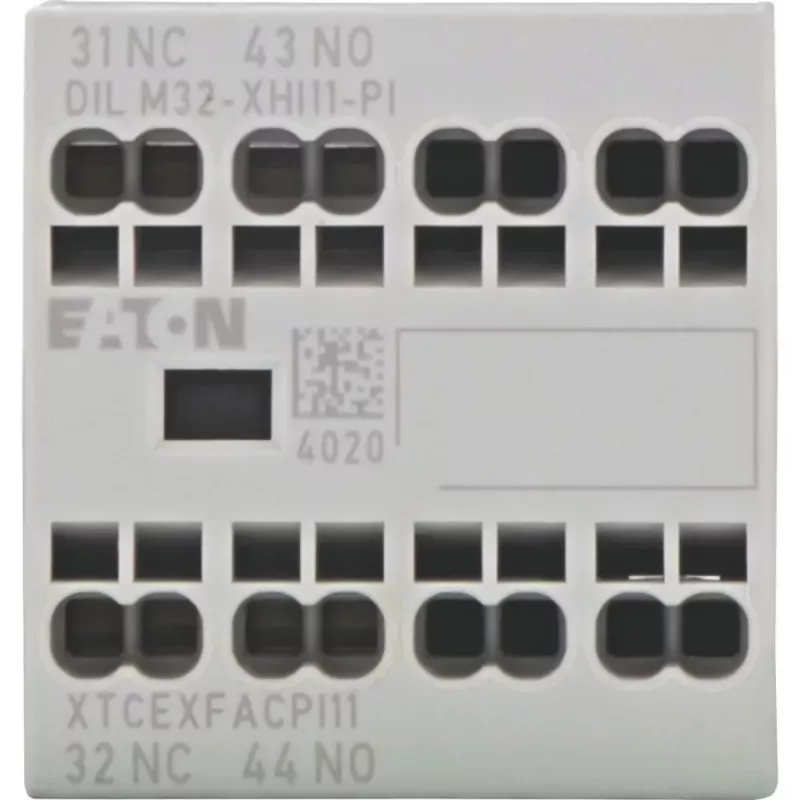

Eaton DILM32-XHI11-PI pagalbinis kontaktų blokas, 1 NO + 1 NC, 4 A, priekinio montavimo, DILM7-DILM32 kontaktoriams 199309

Eaton DILM32-XHI11-PI – tai priekinio montavimo pagalbinių kontaktų blokas, praplečiantis DILM serijos kontaktoriams valdymo ir signalizavimo galimybes. Šis modulis užtikrina patikimą pagalbinių kontaktų veikimą, leidžiantį realizuoti blokavimo, signalizavimo ir kitas valdymo funkcijas pramoniniuose elektros skydeliuose.

Kam skirtas

Elektros montuotojams, skydelių gamintojams ir techninės priežiūros specialistams, kuriems reikia papildyti Eaton DILM7–DILM32 kontaktorius pagalbiniais kontaktais nekeičiant pagrindinės grandinės. Tinka tiek naujiems įrenginiams, tiek esamų sistemų modernizavimui.

Pagrindinės savybės

• Kontaktų konfigūracija: 1 normaliai atviras (NO) + 1 normaliai uždaras (NC)
• Vardinė darbinė srovė: 4 A (AC-15, 230 V), 1 A (DC-13, 220 V)
• Priekinis montavimas – greitas ir paprastas įrengimas
• Sraigtiniai gnybtai patikimam ir vibracijai atspariam prijungimui
• Vardinė izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6 kV
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Termoplastikinis korpusas, pilkos/juodos spalvos

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: DILM32-XHI11-PI
• MPN: 199309
• EAN: 4015081973934
• Kontaktų konfigūracija: 1 NO + 1 NC
• Polių skaičius: 2
• Montavimo tipas: priekinis
• Suderinamumas: DILM7–DILM32 kontaktoriams
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (DC-13, 220 V): 1 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: sraigtiniai
• Standartai: IEC/EN 60947
• Darbinė temperatūra: -25…+60 °C
• Pagalbinių kontaktų tipas: momentiniai
• Serija: DILM
• Prijungimo tipas: sraigtinis
• Medžiaga: termoplastikas
• Spalva: pilka/juoda
• Atitinka RoHS: taip

Naudojimas

Blokas tvirtinamas prie kontaktorius priekinės dalies. Prieš montavimą įsitikinkite, kad kontaktorius priklauso DILM7–DILM32 serijai. Prijunkite laidus prie sraigtinių gnybtų pagal schemą, laikydamiesi reikiamo priveržimo momento. Įrengę patikrinkite kontaktų veikimą rankiniu režimu.

Patarimas: jei kontaktai perjungiami dažnai, įvertinkite jų elektrinį patvarumą esant konkrečiai apkrovai. Montuodami laikykitės elektros saugos taisyklių ir naudokite tinkamus įrankius.
