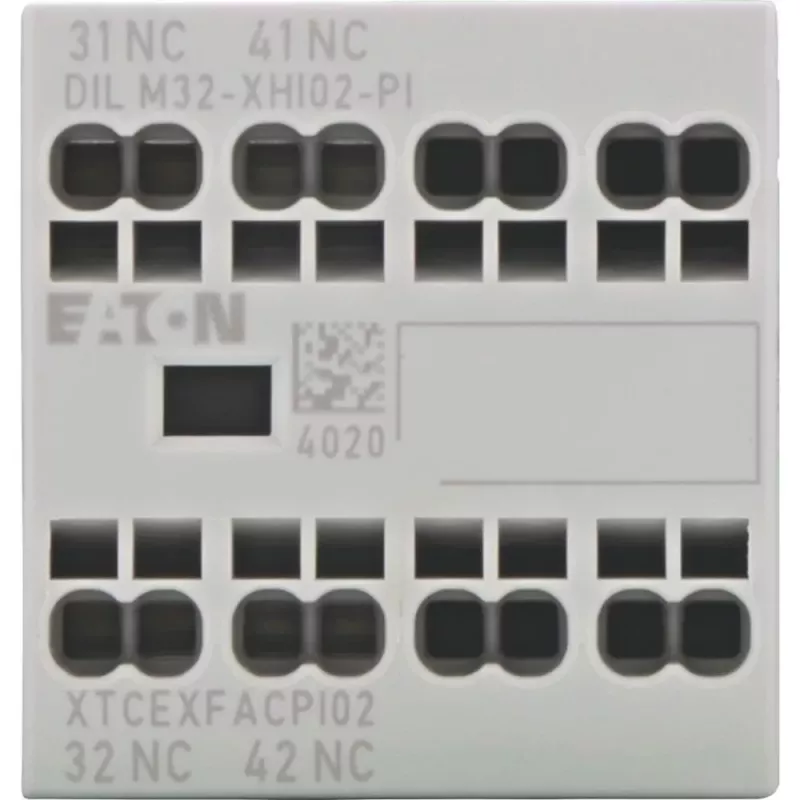

Eaton DILM32-XHI02-PI pagalbinis kontaktų blokas, 2 NC, 4 A, priekinis montavimas 199310

Valdymo grandinėse, ypač tose, kur svarbus saugus grandinės atidarymas, reikalingi patikimi pagalbiniai kontaktai. Eaton DILM32-XHI02-PI blokas su dviem NC kontaktais užtikrina stabilų perjungimą esant 4 A vardinei darbinei srovei (AC-15, 220/240 V). Jis skirtas montuoti priekyje ant Eaton DILM7–DILM32 kontaktorių, todėl praplečia jų funkcijas nekeičiant pagrindinės įrangos.

Kodėl verta rinktis

• Du NC kontaktai – galimybė kurti įvairias valdymo ir signalizacijos grandines.
• 4 A vardinė darbinė srovė (AC-15, 220/240 V) ir 1 A (DC-13, 24 V) – tinka daugeliui pramoninių taikymų.
• Priekinis montavimas – greitas ir patogus sumontavimas ant suderinamų kontaktorių.
• Ilgaamžiškumas: 10 mln. mechaninių ir 1,3 mln. elektrinių perjungimų.
• Platus darbinės temperatūros diapazonas: nuo -25 iki +60 °C.

Techniniai duomenys

• Kontaktų konfigūracija: 0 NO / 2 NC.
• Vardinė darbinė srovė (AC-15, 220/240 V): 4 A.
• Vardinė darbinė srovė (DC-13, 24 V): 1 A.
• Vardinė izoliacijos įtampa (Ui): 690 V.
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV.
• Apsaugos laipsnis: IP20.
• Gnybtų tipas: varžtiniai gnybtai.
• Prijungimo galimybė (vienagysliai): 0,75–2,5 mm² (1 arba 2 laidininkai).
• Prijungimo galimybė (daugiagysliai su įvore): 0,75–2,5 mm² (1 arba 2 laidininkai).
• Atitinka standartą: IEC/EN 60947-5-1.

Kam tinka

Šis pagalbinis kontaktų blokas skirtas inžinieriams, technikams ir pramonės įmonėms, kurios naudoja Eaton DILM7–DILM32 serijos kontaktorių. Jis pravers, kai reikia papildyti valdymo grandinę NC kontaktais, pavyzdžiui, signalizacijai, blokavimui ar kitoms valdymo funkcijoms.

Kaip naudoti

Blokas montuojamas priekinėje kontaktoriaus pusėje. Prieš montavimą įsitikinkite, kad kontaktoriaus modelis priklauso DILM7–DILM32 serijai. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi nurodytų kabelių skerspjūvių. Dėl papildomų kontaktų konfigūracijos galimybių, bloką galima derinti su kitais pagalbiniais moduliais.

Patarimas: montuodami bloką, visada atjunkite maitinimą ir laikykitės vietinių elektros saugos taisyklių. Reguliariai tikrinkite gnybtų priveržimą, kad užtikrintumėte patikimą kontaktą. Dėl suderinamumo su kitais Eaton priedais, konsultuokitės su technine dokumentacija.
