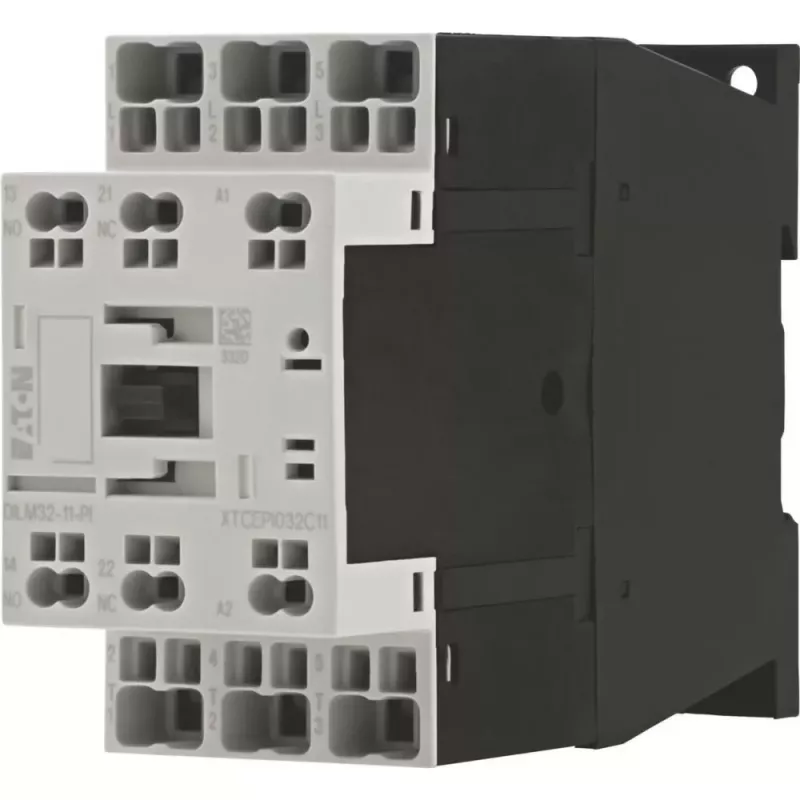

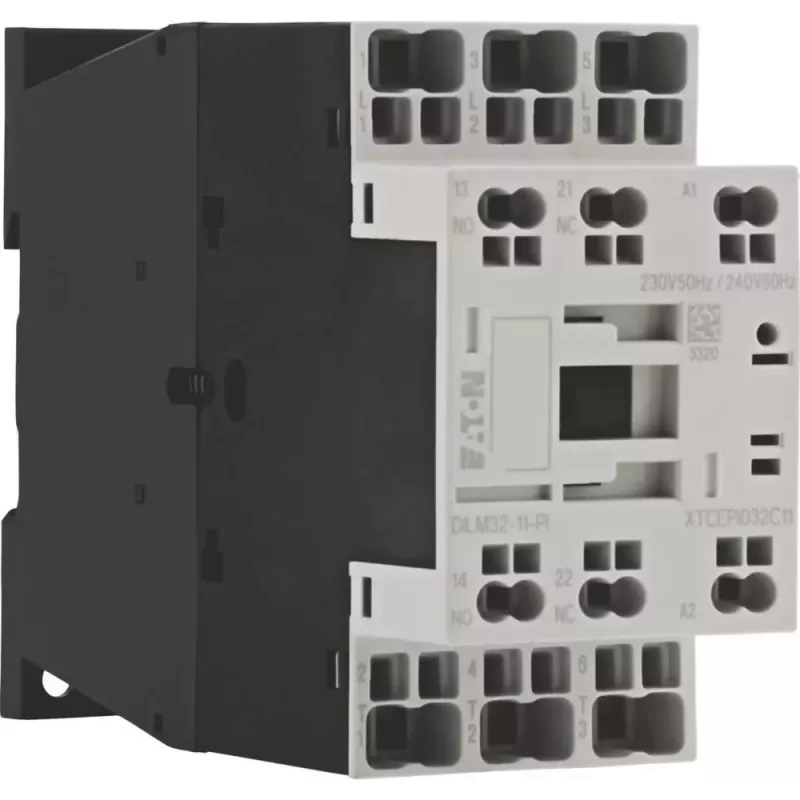

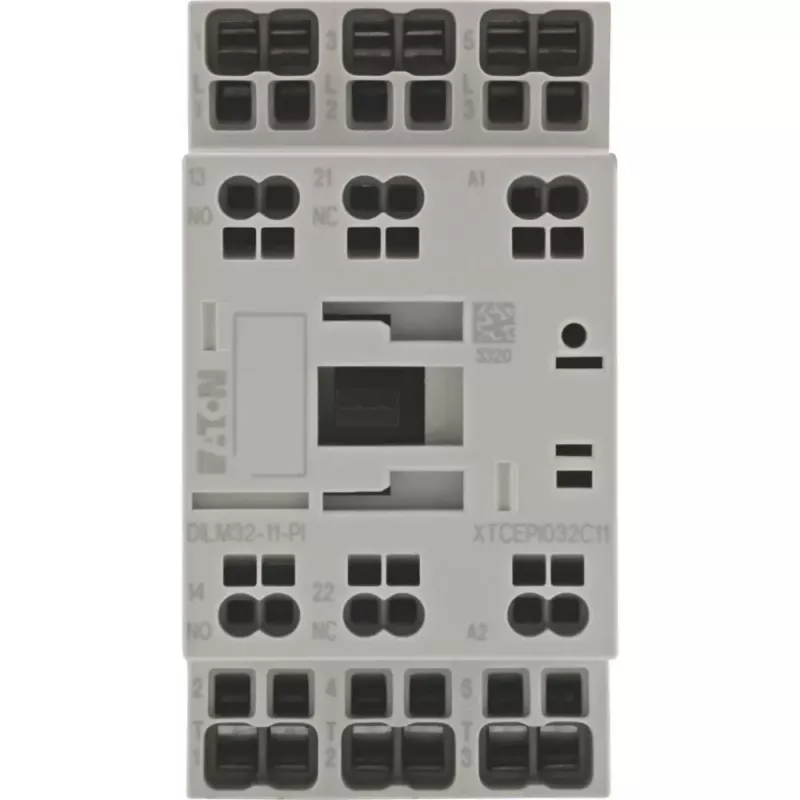

Eaton DILM32-11(RDC199293) 3 polių kontaktorius, 32 A, 230 V AC ritė, 1NO+1NC

Eaton DILM32-11(RDC199293) – tai 3 polių kontaktorius, sukurtas patikimam variklių valdymui pramonėje. Jo 32 A nominalioji srovė (AC-3, 400 V) leidžia valdyti variklius iki 15 kW, o 230 V AC ritė užtikrina suderinamumą su standartinėmis valdymo grandinėmis. Įmontuoti pagalbiniai kontaktai 1NO+1NC suteikia galimybę realizuoti blokavimo ar signalizacijos funkcijas.

Kam skirtas

Skydų surinkėjams, techninės priežiūros inžinieriams ir mašinų gamintojams, kuriems reikia patikimo, standartus atitinkančio kontaktorius variklių paleidimui, šildymo ar apšvietimo valdymui pramoninėje aplinkoje.

Pagrindinės savybės

• 3 polių pagrindinė grandinė: 32 A (AC-3, 400 V) ir 45 A (AC-1, 690 V).
• Valdymo ritė: 230 V AC, 50/60 Hz.
• Įmontuoti pagalbiniai kontaktai: 1NO + 1NC.
• Montavimas ant DIN bėgelio arba varžtais.
• IP20 apsaugos klasė, skirta naudoti uždaruose skyduose.
• Ilgas elektrinis tarnavimo laikas: 1,5 mln. operacijų (AC-3) ir 10 mln. mechaninių ciklų.
• Atitinka IEC/EN 60947, VDE 0660, UL, CSA.

Specifikacijos

• Nominali darbinė įtampa: iki 690 V AC.
• Nominali izoliacijos įtampa: 690 V.
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV.
• Trumpojo jungimo apsauga: 40 A gG/gL saugiklis pagrindinei grandinei.
• Gnybtų tipas: varžtiniai gnybtai.
• Aplinkos darbinė temperatūra: -25 iki +60 °C.

Kaip naudoti

Kontaktorius montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Prie pagrindinių gnybtų prijungiama maitinimo grandinė, prie ritės – valdymo įtampa. Pagalbiniai kontaktai naudojami valdymo grandinėms (pvz., savaiminiam užsiblokavimui, signalizacijai).

Patarimai: įsitikinkite, kad valdymo įtampa atitinka ritės nominalą (230 V AC). Naudokite rekomenduojamą 40 A gG/gL saugiklį pagrindinei grandinei apsaugoti. Montuokite vėdinamame skyde, kad temperatūra neviršytų leistinų ribų. Periodiškai tikrinkite kontaktų būklę ir priveržimą.
