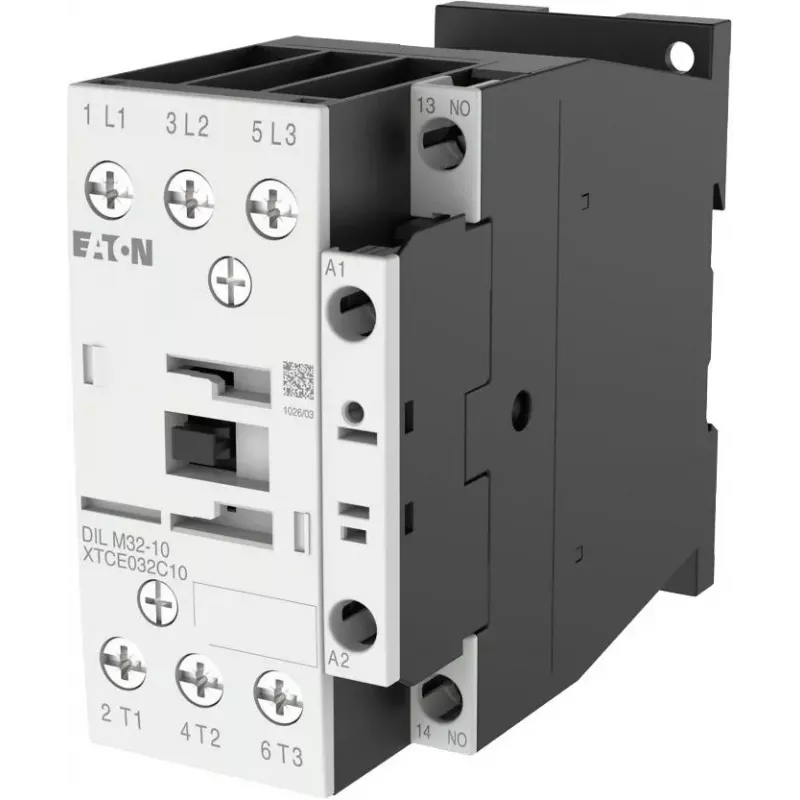

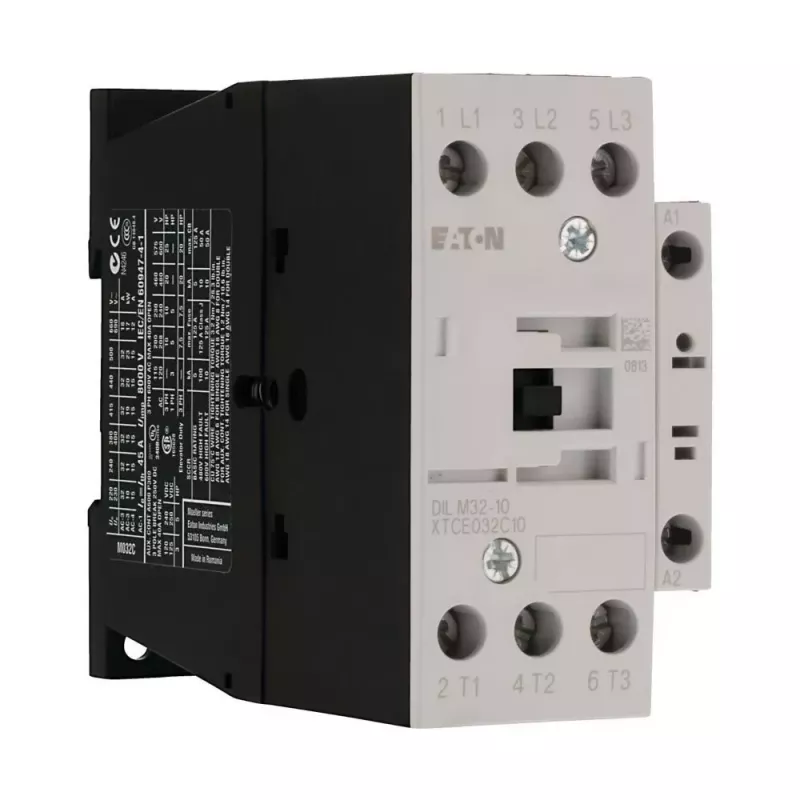

Eaton DILM32-10(RDC24) galios kontaktorius, 3 polių, 32 A, 24-27 V DC ritė, 1 NO pagalbinis kontaktas 277274

15 kW perjungimo galia esant 32 A AC-3 (400 V) – Eaton DILM32-10(RDC24) yra 3 polių galios kontaktorius su 24-27 V DC rite ir vienu normaliai atviru (NO) pagalbiniu kontaktu. Jis sukurtas patikimam trifazių variklių ir kitų kintamosios srovės apkrovų perjungimui iki 32 A pagal AC-3 naudojimo kategoriją. Kompaktiškas DIN bėgio arba varžtinis montavimas, varžtiniai gnybtai ir 690 V vardinė izoliacijos įtampa – tinkamas sprendimas pramoninėms valdymo spintoms ir variklių starteriams.

Kodėl verta rinktis

• Ilgaamžiškumas: daugiau nei 1,5 mln. perjungimų esant AC-3 sąlygoms
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +60 °C
• 6 kV vardinė impulsinė atsparumo įtampa užtikrina patikimą izoliaciją
• Kompaktiškas DIN bėgio arba varžtinis montavimas lanksčiam įrengimui

Techniniai duomenys

• Pagrindiniai kontaktai: 3 normaliai atviri (NO)
• Pagalbiniai kontaktai: 1 normaliai atviras (NO)
• Vardinė darbinė srovė (AC-3, 400 V): 32 A
• Vardinė darbinė galia (AC-3, 400 V): 15 kW
• Vardinė darbinė srovė (AC-1, 400 V): 50 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Darbinės temperatūros diapazonas: -25 °C iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): >1,5 x 10^6 perjungimų
• Standartai: IEC/EN 60947, VDE, UL, CSA

Kam tinka

Šis kontaktorius skirtas pramonės automatizavimo inžinieriams, elektros skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimo sprendimo valdyti variklius, šildytuvus ar kitas apkrovas. Dėl 24-27 V DC ritės jis lengvai integruojamas į valdymo sistemas su nuolatinės srovės maitinimo šaltiniais, o 1 NO pagalbinis kontaktas leidžia realizuoti signalizaciją ar blokavimo grandines.

Naudojimas

Montuokite ant DIN bėgio arba tvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių kontaktų (1L1, 3L2, 5L3 – 2T1, 4T2, 6T3), o valdymo įtampą – prie ritės gnybtų (A1/A2). Pagalbinis kontaktas (13NO/14NO) gali būti naudojamas grįžtamajam ryšiui ar kitai valdymo logikai. Prieš eksploataciją įsitikinkite, kad ritės įtampa atitinka 24-27 V DC.

Patarimas: reguliariai tikrinkite kontaktų būklę ir užveržkite gnybtus – tai prailgins įrenginio tarnavimo laiką. Esant dulkėtoms ar drėgnoms sąlygoms, užtikrinkite tinkamą apsaugos klasę (IP20) atitinkančią aplinką. Dėl didelio elektrinio ilgaamžiškumo šis kontaktorius yra ekonomiškas ilgalaikėje perspektyvoje.
