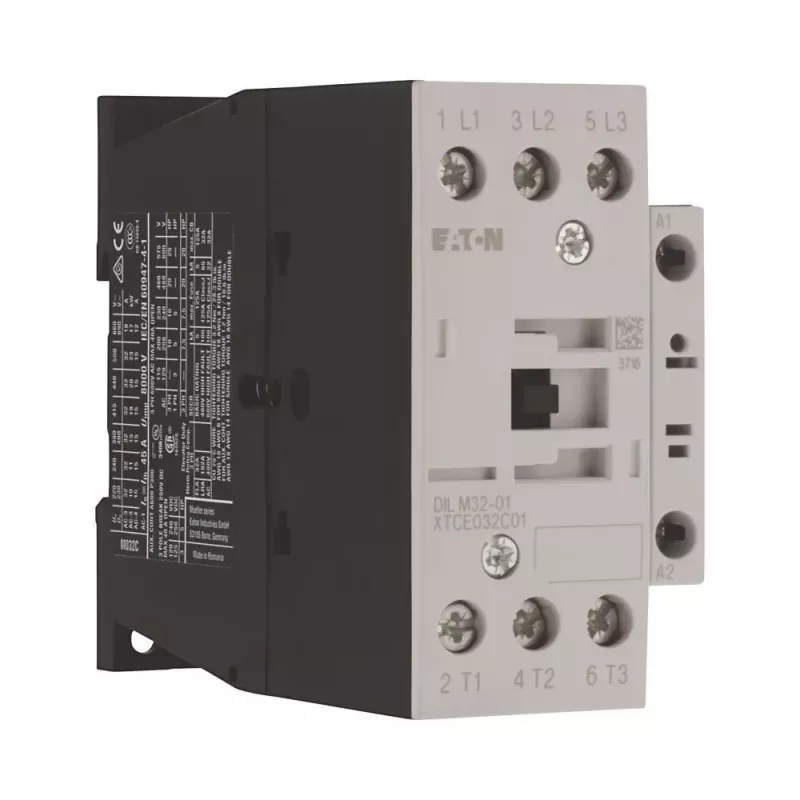

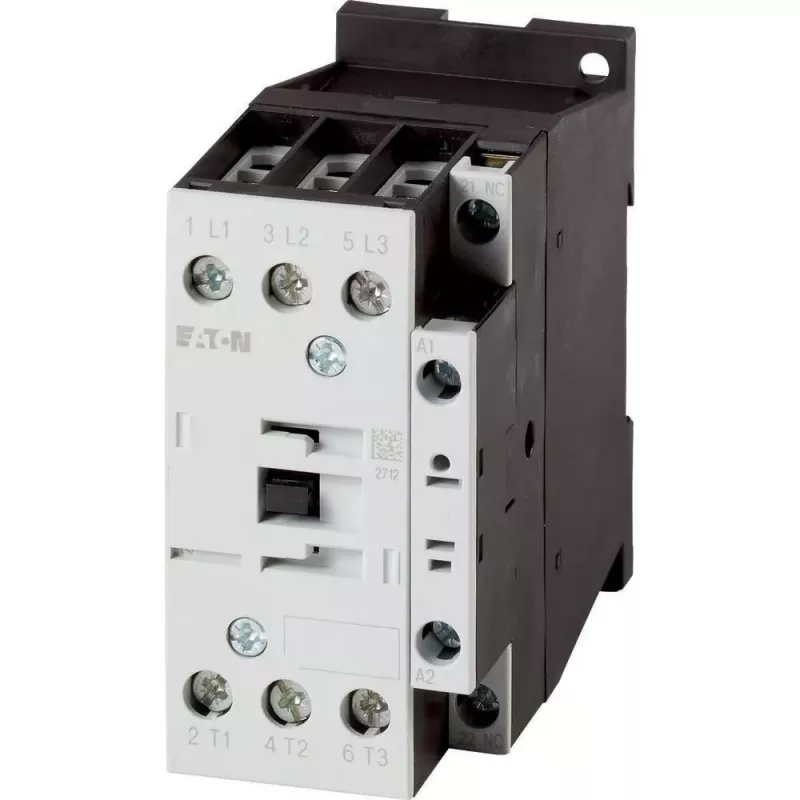

Eaton DILM32-01 galios kontaktorius, 3 polių, 32 A, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 1 NC pagalbinis kontaktas 277292

Kai reikia valdyti trifazius variklius iki 15 kW, kontaktoriaus konstrukcija ir kontaktų patikimumas tampa kritiniai. Eaton DILM32-01 pasižymi tvirta konstrukcija su varžtiniais gnybtais ir integruotu vienu normaliai uždaru (NC) pagalbiniu kontaktu, leidžiančiu stebėti būseną arba sukurti blokuotę.

Kam skirtas

Šis kontaktorius skirtas skydų surinkėjams, mašinų gamintojams ir techninės priežiūros inžinieriams, kuriems reikia patikimai perjungti trifazius variklius iki 15 kW esant 400 V AC. Dėl DIN bėgelio arba varžtinio tvirtinimo jis lengvai montuojamas standartiniuose pramoniniuose skyduose.

Pagrindinės savybės

• 3 polių pagrindiniai kontaktai, kurių vardinė darbinė srovė 32 A (AC-3, 400 V) ir 45 A (AC-1, 400 V)
• Ritės įtampa: 230 V AC esant 50 Hz arba 240 V AC esant 60 Hz
• 1 įmontuotas normaliai uždaras (NC) pagalbinis kontaktas
• Vardinė darbinė įtampa iki 690 V AC
• Didelis mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Elektrinis ilgaamžiškumas (AC-3): 1,5 milijono operacijų
• Vardinė izoliacijos įtampa 690 V AC ir impulsų atsparumas 8 kV patikimai izoliacijai
• Darbinės temperatūros diapazonas nuo -25 iki +60 °C
• Apsaugos laipsnis IP20, skirtas naudoti uždarose spintose
• Atitinka IEC/EN 60947-4-1 ir VDE 0660

Specifikacijos

• Serija: DILM
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 32 A
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NC
• Variklio galia (AC-3, 400 V): 15 kW
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsų atsparumo įtampa (Uimp): 8 kV
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Gnybtų tipas: varžtiniai gnybtai

Naudojimo patarimai

Renkantis kontaktorių variklio paleidimui, įsitikinkite, kad AC-3 kategorijos vardinė srovė atitinka variklio pilnos apkrovos srovę. NC pagalbinis kontaktas gali būti naudojamas valdymo grandinės blokuotei arba kontaktoriaus būsenos signalizavimui į PLC.

Patarimas: montuodami kontaktorių, užtikrinkite, kad ritės įtampa atitiktų valdymo grandinės įtampą – 230 V AC (50 Hz) arba 240 V AC (60 Hz). Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų, kad išvengtumėte kontaktų perkaitimo.
