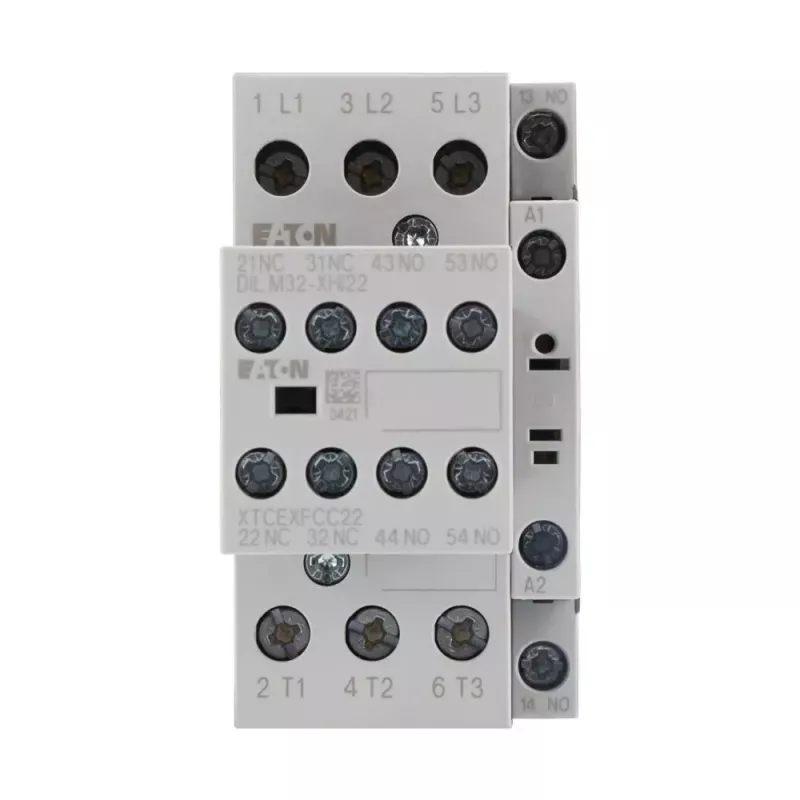

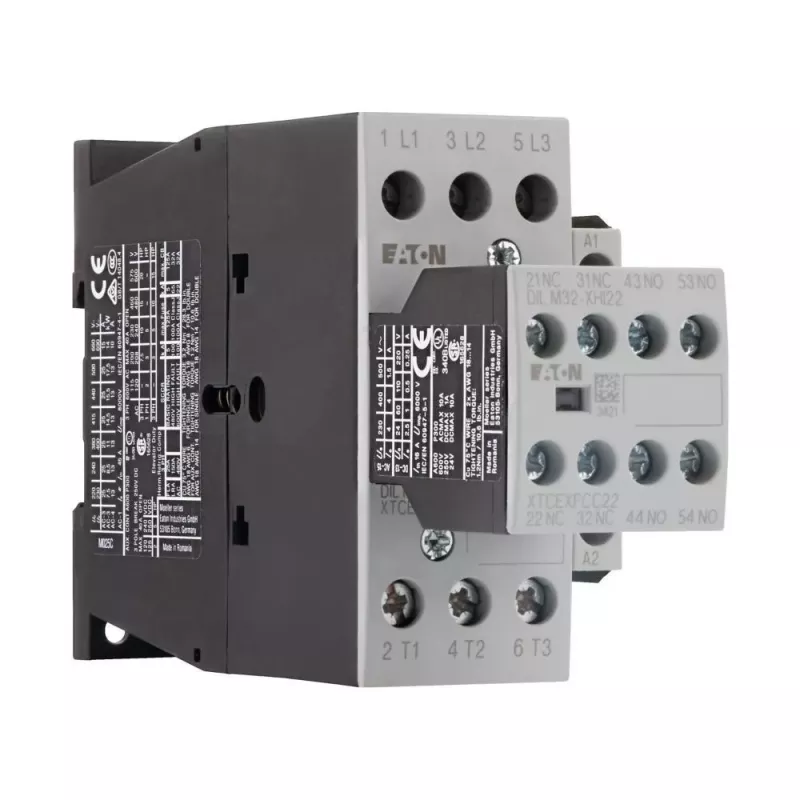

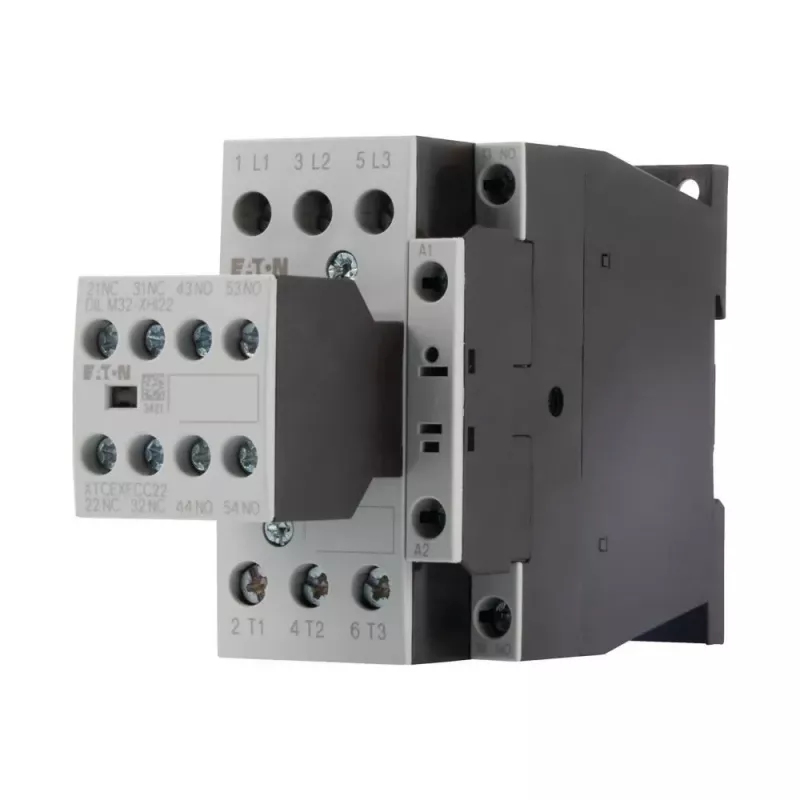

Eaton DILM25-32 3 polių galios kontaktorius, 230 V AC ritė, 11 kW, 25 A, 3NO + 2NO/2NC pagalbiniai 277228

Kai reikia valdyti trifazius variklius iki 11 kW, kontaktoriaus patikimumas tampa kritiniu veiksniu. Eaton DILM25-32 užtikrina stabilų perjungimą net intensyvaus darbo sąlygomis, todėl tinka tiek pramoniniams valdymo skydams, tiek mašinų gamybai. Šis modelis su 230 V AC rite ir integruotais pagalbiniais kontaktais leidžia kurti lanksčias valdymo schemas be papildomų komponentų.

Kam skirtas

Šis kontaktorius skirtas skydų surinkėjams, mašinų gamintojams ir techninės priežiūros inžinieriams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo perjungimo įrenginio variklių starteriams, šildymo grandinėms ir kitoms pramoninėms apkrovoms. Jis tinka ten, kur erdvė ribota, bet negalima sau leisti kompromisų dėl našumo.

Pagrindinės savybės

• 3 pagrindiniai poliai, normaliai atviri (3 NO), skirti 25 A AC-3 esant 400 V (11 kW variklio galia).
• Integruoti pagalbiniai kontaktai: 2 NO + 2 NC valdymo logikai, blokavimui ar būsenos indikacijai.
• 230 V AC ritė, 50/60 Hz, su plačiu darbinės temperatūros diapazonu nuo -25 iki +60 °C.
• Didelis elektrinis ilgaamžiškumas: 1,5 milijono perjungimų esant AC-3 apkrovai; mechaninis tarnavimo laikas – 10 milijonų ciklų.
• Vardinė izoliacijos įtampa 690 V ir impulsų atsparumas 6 kV saugiam darbui pramoniniuose tinkluose.
• Montuojamas ant standartinio 35 mm DIN bėgelio arba varžtais; IP20 apsaugos laipsnis naudojimui skyduose.

Specifikacijos

• Gaminio tipas: Galios kontaktorius
• Modelis: DILM25-32
• Pagrindinių polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 2 NO + 2 NC
• Ritės įtampa: 230 V AC, 50/60 Hz
• Vardinė darbinė galia (AC-3, 400 V): 11 kW
• Vardinė darbinė srovė (AC-3, 400 V): 25 A
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 perjungimų
• Mechaninis ilgaamžiškumas: 10 x 10^6 perjungimų
• Gnybtų tipas: Varžtiniai gnybtai
• Atitiktis standartams: IEC/EN 60947
• Maks. perjungimo dažnis (AC-3): 900 perjungimų/val.

Naudojimo patarimai

Variklių paleidimo sistemose rekomenduojama šį kontaktorių poruoti su tinkamu šiluminiu perkrovos rele, kad būtų užtikrinta visa apsauga. Įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą – šiam modeliui reikia 230 V AC. Montuodami skyde, palikite pakankamai vietos ventiliacijai, kad aplinkos temperatūra neviršytų nurodyto diapazono.

Patarimas: prieš montuodami patikrinkite, ar kontaktoriaus kontaktų konfigūracija atitinka jūsų valdymo schemą. Jei reikia daugiau pagalbinių kontaktų, rinkitės papildomus modulius, suderinamus su DILM serija.
