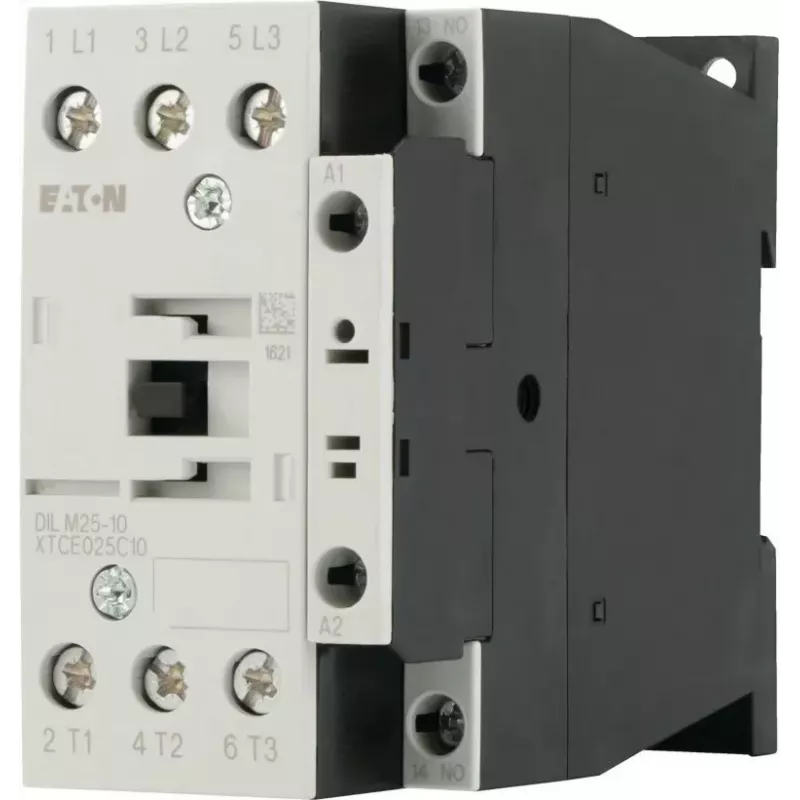

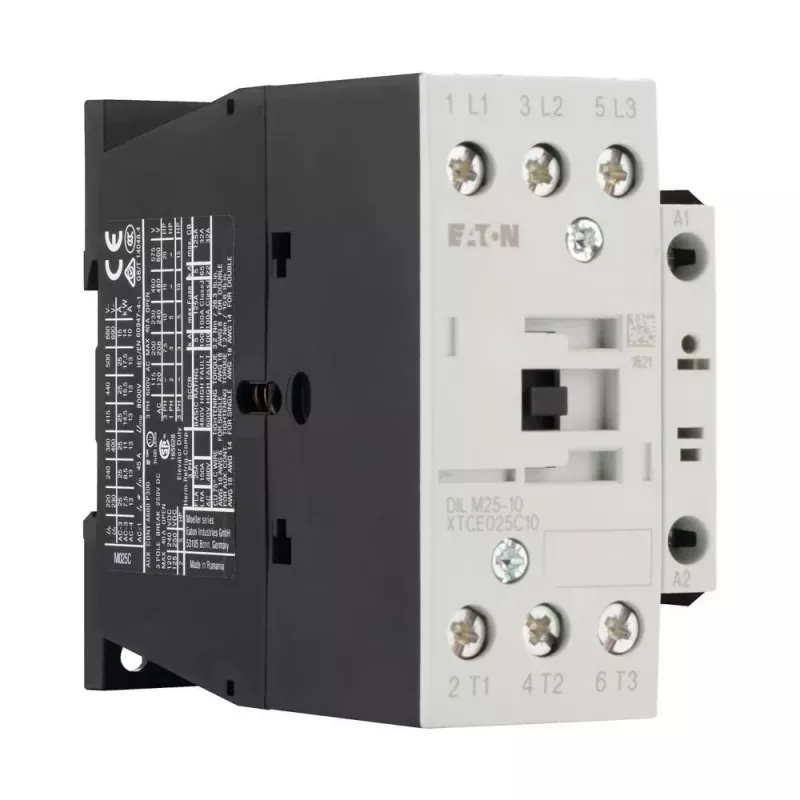

Eaton DILM25-10(RDC24) galios kontaktorius, 3 polių, 25 A, 24-27 V DC ritė, 1 NO pagalbinis kontaktas 277146

Kai reikia patikimai valdyti trifazius variklius ir varžines apkrovas 24 V DC valdymo grandinėse, Eaton DILM25-10(RDC24) kontaktorius užtikrina stabilų perjungimą. Šis įrenginys skirtas montuoti skydeliuose ant DIN bėgelio arba varžtais, o jo kompaktiškas korpusas taupo vietą spintose.

Privalumai profesionalams

• Vardinė darbinė srovė iki 25 A (AC-3, 400 V) ir 45 A (AC-1, 400 V) leidžia valdyti variklius ir kitas apkrovas.
• Vardinė galia 11 kW (AC-3, 400 V) – tinkama daugeliui pramoninių variklių paleidimo ir stabdymo schemų.
• 24-27 V DC ritė suderinama su PLC išėjimais ir kitomis 24 V nuolatinės srovės valdymo grandinėmis.
• 1 normaliai atviras (NO) pagalbinis kontaktas signalizacijai ar blokavimui.
• Mechaninis ilgaamžiškumas – 10 milijonų operacijų, elektrinis – 1,5 milijono operacijų (AC-3).

Kam tinka

Šis kontaktorius skirtas pramoninių mašinų variklių paleidimui ir stabdymui, šildymo bei apšvietimo apkrovų valdymui, varžinių apkrovų valdymui pastatų automatizavimo sistemose, taip pat integravimui į PLC valdomas sistemas su 24 V DC išėjimais. Jis atitinka IEC/EN 60947 standartus žemos įtampos skirstomiesiems įrenginiams.

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 25 A (AC-3, 400 V), 45 A (AC-1, 400 V)
• Vardinė galia: 11 kW (AC-3, 400 V)
• Ritės įtampa: 24-27 V DC
• Pagrindiniai kontaktai: 3 normaliai atviri (NO)
• Pagalbiniai kontaktai: 1 normaliai atviras (NO)
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Polių skaičius: 3
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Darbinė temperatūra: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Dažnis: 50/60 Hz

Naudojimas

Kontaktorius montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Prie pagrindinių gnybtų prijungiama trifazė apkrova, o ritė – prie 24-27 V DC valdymo įtampos. Pagalbinis NO kontaktas gali būti naudojamas grįžtamajam ryšiui arba blokavimo grandinėms. Dėl IP20 apsaugos laipsnio įrenginys turi būti montuojamas uždarame skydelyje.

Patarimas: prieš montuodami įsitikinkite, kad valdymo grandinės įtampa neviršija 27 V DC, o apkrovos srovė neviršija kontaktorius vardinės srovės. Jei valdote variklį su dažnu paleidimu, atsižvelkite į elektrinį ilgaamžiškumą (1,5 mln. operacijų AC-3 režimu) ir palikite aušinimo tarpą skydelyje.
