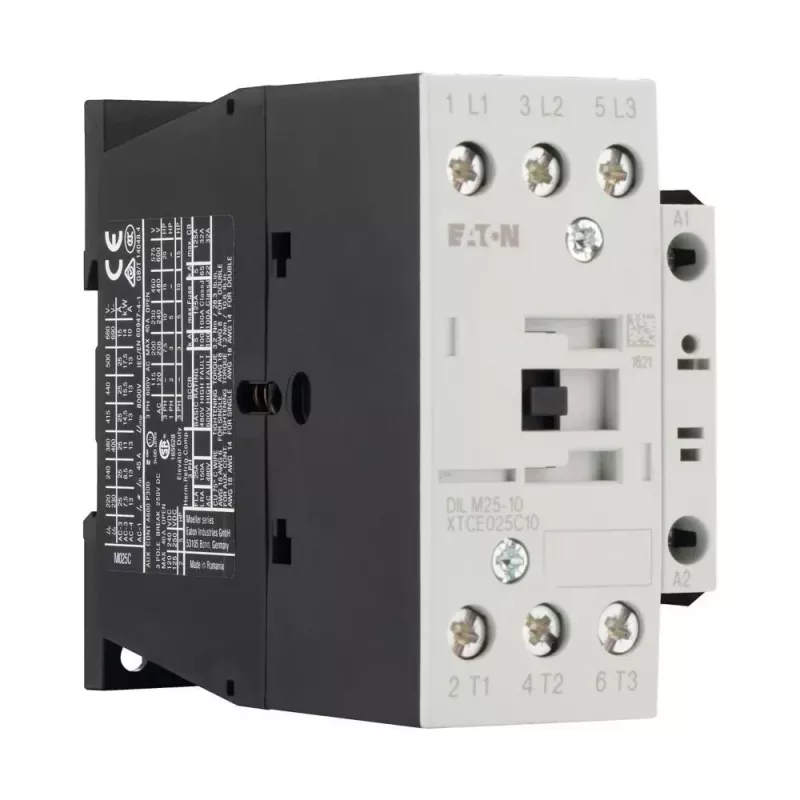

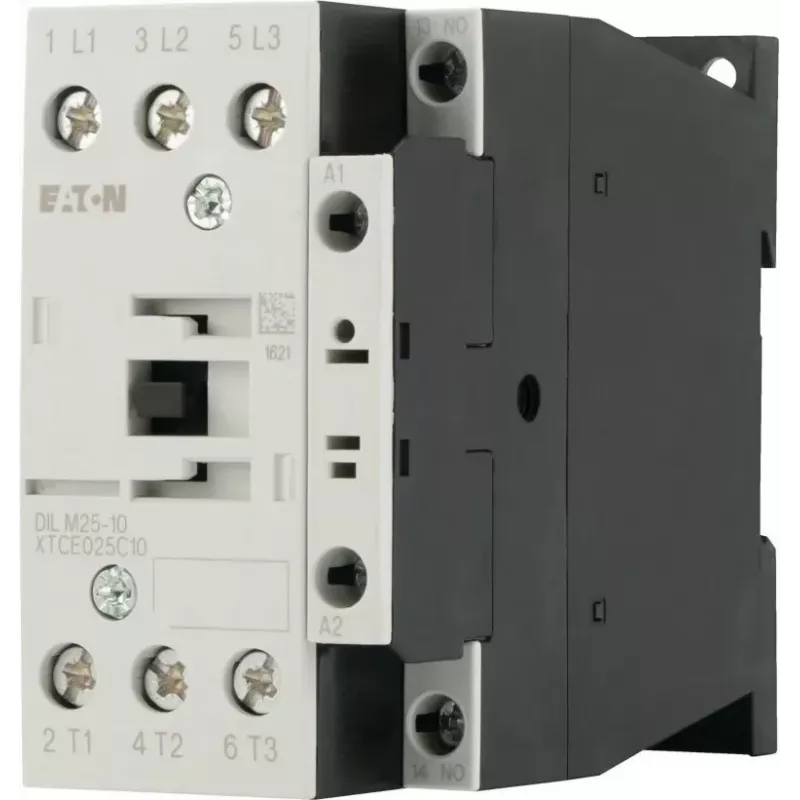

Eaton DILM25-10 24V 50Hz 3 polių galios kontaktorius, 25 A AC-3, 11 kW, 1 NO pagalbinis kontaktas, varžtiniai gnybtai, DIN bėgelio montavimas, IP00 277119

Pramoninių trijų fazių variklių, kurių galia iki 11 kW, perjungimui reikalingas kontaktorius, atlaikantis dideles įjungimo sroves ir milijonus operacijų be gedimų. Eaton DILM25-10 galios kontaktorius sukurtas būtent tam: 3 polių įrenginys, kurio vardinė srovė 25 A esant AC-3 (400 V) ir 45 A esant AC-1, su 24 V 50 Hz AC ritės valdymu ir vienu normaliai atviru (NO) pagalbiniu kontaktu valdymo blokavimui.

Kam skirtas

Skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia patikimo, ant DIN bėgelio montuojamo kontaktorius variklių paleidikliams, šildymo grandinėms ar apšvietimo valdymui pramoninėje aplinkoje. Jis tinka standartiniams 35 mm DIN bėgeliams arba gali būti tvirtinamas varžtais tiesiai prie montažinės plokštės.

Pagrindinės savybės

• 3 polių pagrindiniai kontaktai, 25 A vardinė darbinė srovė esant AC-3, 400 V
• Ritės valdymo įtampa 24 V AC, 50 Hz
• 1 normaliai atviras (NO) pagalbinis kontaktas
• IP00 apsaugos klasė, skirta montuoti skyduose
• Varžtiniai gnybtai patikimam, vibracijai atspariam prijungimui
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Elektrinis ilgaamžiškumas: 1,5 milijono operacijų esant AC-3
• Vardinė izoliacijos įtampa 690 V, impulsų atsparumas 6 kV
• Darbinės temperatūros diapazonas nuo -25 iki +60 °C

Specifikacijos

• Kontaktoriaus tipas: galios kontaktorius
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 25 A
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė darbinė galia (AC-3, 400 V): 11 kW
• Ritės valdymo įtampa: 24 V AC
• Ritės dažnis: 50 Hz
• Pagalbiniai kontaktai: 1 NO
• Montavimas: DIN bėgelis / varžtai
• Gnybtų tipas: varžtiniai gnybtai
• Mechaninis tarnavimo laikas: 10 000 000 operacijų
• Elektrinis tarnavimo laikas (AC-3): 1 500 000 operacijų
• Izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė temperatūra: nuo -25 iki +60 °C
• Spalva: juoda / balta

Patarimai

Ritės slopinimui pridėkite RC elementą arba varistorių prie ritės gnybtų, kad apsaugotumėte jautrius PLC išėjimus. Užtikrinkite, kad skydas būtų tinkamai vėdinamas, nes kontaktorius yra IP00 ir turi būti apsaugotas nuo dulkių bei drėgmės.
