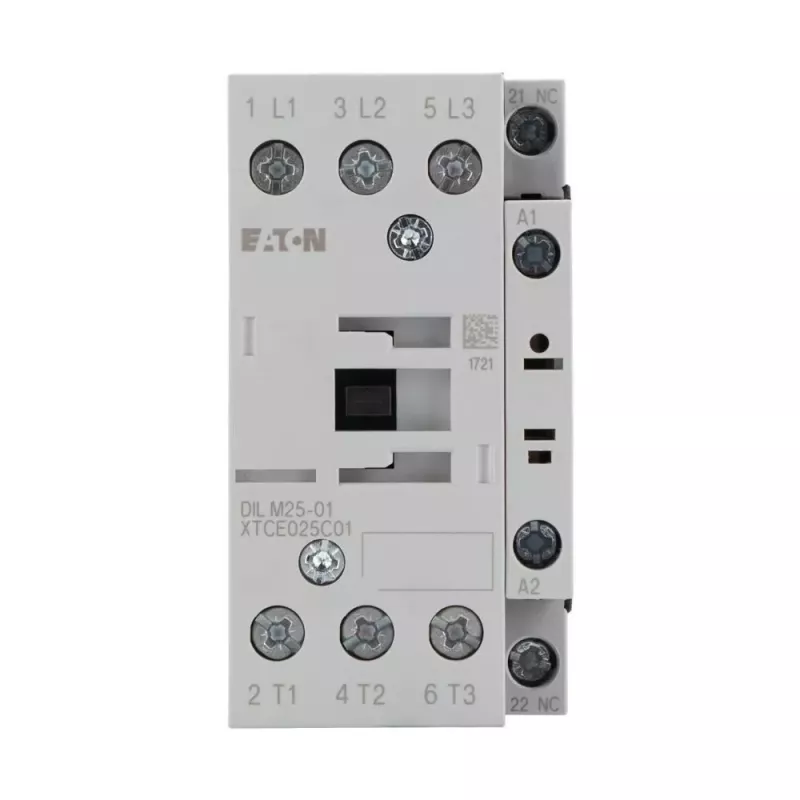

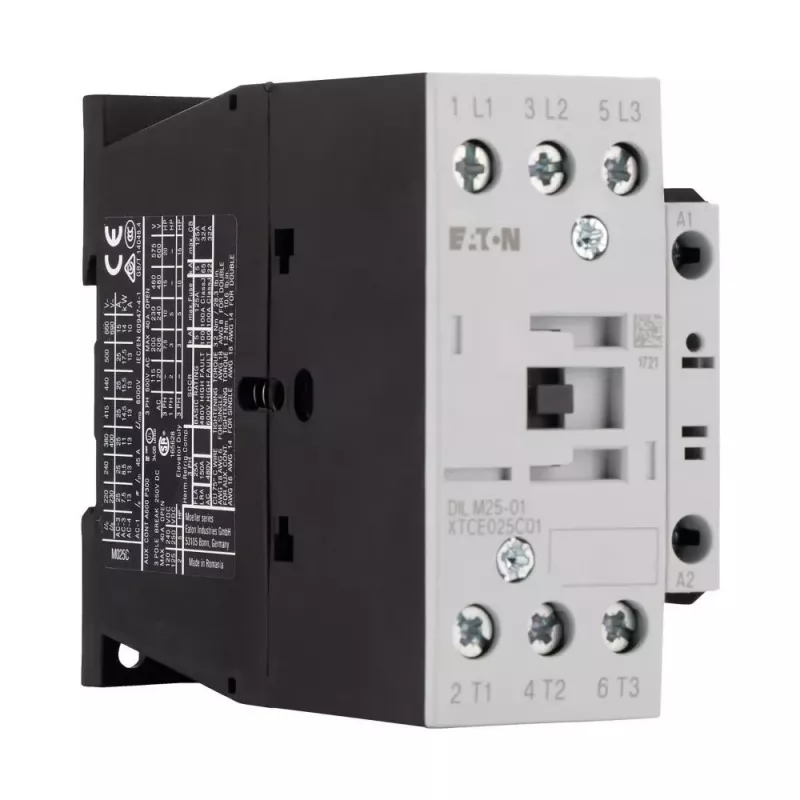

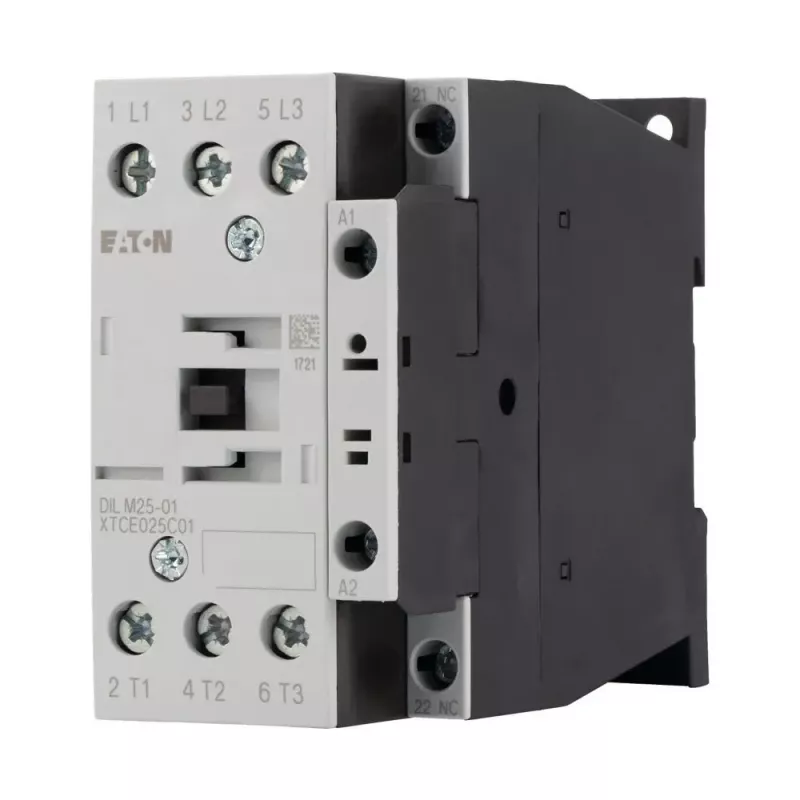

Eaton DILM25-01(RDC24) 3 polių kontaktorius, 24 V DC ritė, 25 A AC-3, 1 NC pagalbinis kontaktas, IP00, juodas/baltas 277178

Kai reikia patikimai valdyti trifazius variklius naudojant 24 V DC maitinimo šaltinį, Eaton DILM25-01(RDC24) kontaktorius su nuolatinės srovės rite yra tinkamas sprendimas. Jis užtikrina stabilų perjungimą net ir esant įtampos svyravimams, būdingiems baterijomis maitinamoms sistemoms ar PLC valdymo grandinėms.

Privalumai, svarbūs profesionalams

• 3 pagrindiniai poliai, skirti iki 25 A (AC-3, 400 V) – galite valdyti variklius iki 11 kW.
• 1 normaliai uždaras (NC) pagalbinis kontaktas – patogus būsenos grįžtamajam ryšiui ar blokavimo grandinėms.
• 24 V DC ritė leidžia tiesiogiai valdyti iš PLC ar DC maitinimo šaltinio, nereikalauja papildomų transformatorių.
• IP00 apsaugos klasė – kontaktorius skirtas montuoti apsauginiuose skyduose ar spintose.
• Montavimas ant DIN bėgelio arba varžtais – lankstus sprendimas įvairiose sistemose.

Kam tinka

Šis kontaktorius dažniausiai naudojamas pramoninėse automatikos sistemose, maisto pramonėje, vandens valymo įrenginiuose, konvejerių valdyme. Jis puikiai tinka ten, kur reikalingas patikimas trifazių variklių paleidimas ir sustabdymas, o valdymo grandinė maitinama 24 V DC įtampa. Dėl savo kompaktiškų matmenų ir ilgo tarnavimo laiko jis yra ekonomiškas pasirinkimas ilgalaikiam naudojimui.

Techninės specifikacijos

• Produkto tipas: kontaktorius
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė (AC-3, 400 V): 25 A
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė galia (AC-3, 400 V): 11 kW
• Apsaugos klasė: IP00
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Gnybtų tipas: varžtiniai gnybtai
• Darbinė temperatūra: -25 iki +60 °C
• Elektrinis ilgaamžiškumas: > 1,5 milijono perjungimų
• Mechaninis ilgaamžiškumas: > 10 milijonų perjungimų
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA
• Serija: DILM
• Ritės tipas: DC
• Spalva: juoda / balta

Kaip naudoti

Prijunkite ritę prie 24 V DC valdymo grandinės, laikydamiesi poliškumo. Pagrindinius kontaktus junkite prie trifazio variklio maitinimo grandinės, o NC pagalbinį kontaktą – prie signalizacijos ar blokavimo grandinės. Montuokite ant DIN bėgelio arba tvirtinkite varžtais. Prieš eksploataciją įsitikinkite, kad kontaktorius sumontuotas tinkamoje apsauginėje spintoje, atitinkančioje IP00 reikalavimus.

Pabaigai

Eaton DILM serija pasižymi ilgaamžiškumu ir atitinka tarptautinius standartus, todėl yra patikimas pasirinkimas pramonės automatizavimo sprendimams. Rekomenduojame reguliariai tikrinti kontaktų būklę ir užtikrinti, kad ritės maitinimo įtampa neviršytų leistinų ribų.
