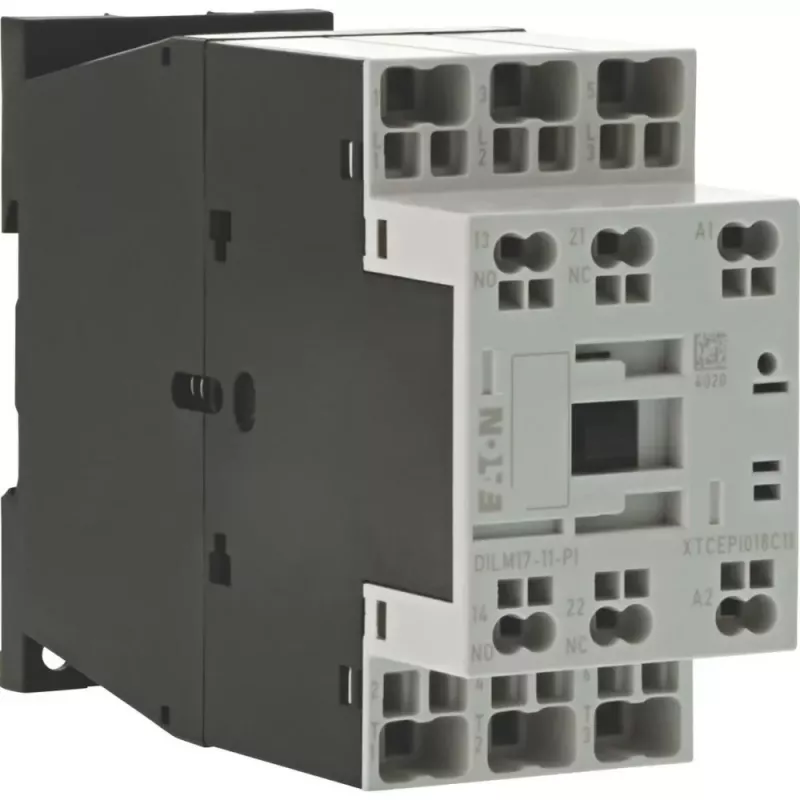

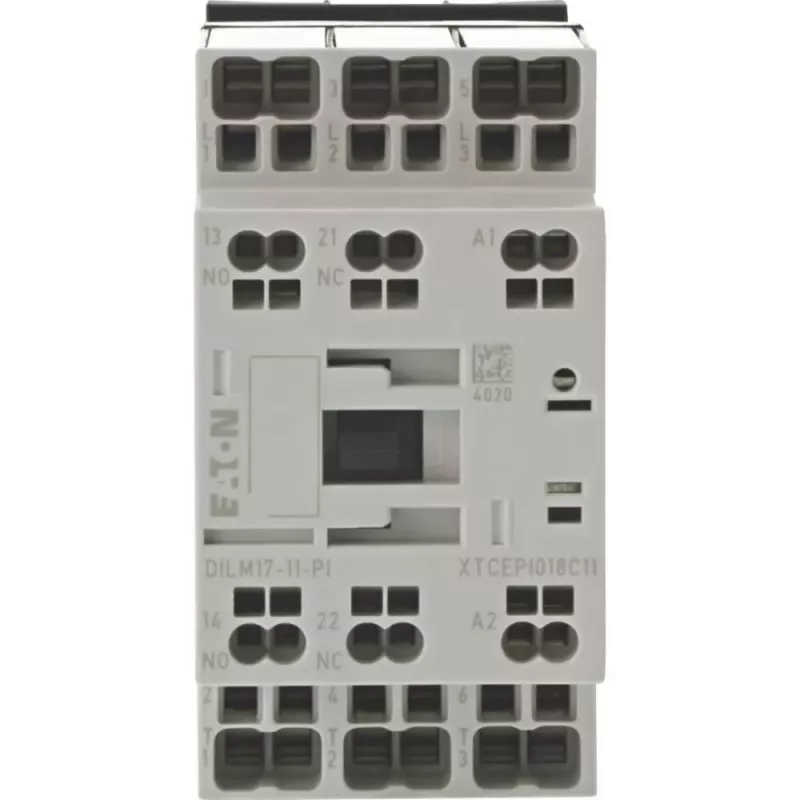

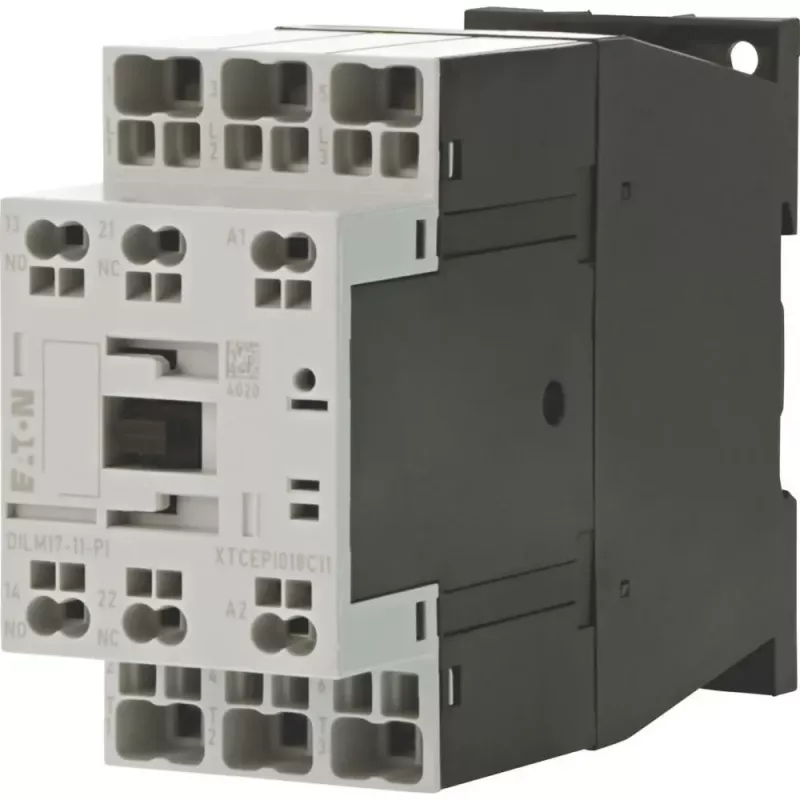

Eaton DILM17-11(RDC24)-PI galios kontaktorius, 3 NO pagrindiniai kontaktai, 24 V DC ritė, 17 A 199283

Pramonės automatizavimo inžinieriams, projektuojantiems variklių valdymo sprendimus, Eaton DILM17-11(RDC24)-PI siūlo patikimą perjungimą su integruota apsauga. Šis 3 polių galios kontaktorius su 24 V DC rite ir įmontuota slopinimo grandine užtikrina sklandų darbą net triukšmingoje elektromagnetinėje aplinkoje.

Privalumai, svarbūs profesionalams

• Integruota slopinimo grandinė apsaugo ritę nuo įtampos šuolių ir mažina elektromagnetinius trukdžius – nereikia papildomų išorinių diodų.
• 3 pagrindiniai normaliai atidaryti (NO) kontaktai, skirti trifazėms apkrovoms iki 7,5 kW (AC-3, 400 V).
• 24 V DC ritė leidžia tiesiogiai valdyti iš PLC išėjimų, supaprastinant valdymo grandines.
• 1 NO + 1 NC pagalbiniai kontaktai signalizacijai ir valdymui.
• Didelis mechaninis patikimumas: 10 milijonų perjungimų.

Kam tinka

Šis kontaktorius idealiai tinka maisto pramonės, pakavimo, konvejerių, siurblių ir ventiliatorių valdymo sistemoms, kur reikalingas patikimas trifazių variklių perjungimas. Dėl kompaktiško korpuso ir tvirtinimo prie DIN bėgio arba varžtais jis lengvai integruojamas į esamas valdymo spintas.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO + 1 NC
• Ritės įtampa: 24 V DC
• Nominali darbinė srovė (AC-3, 400 V): 17 A
• Nominali darbinė galia (AC-3, 400 V): 7,5 kW
• Nominali darbinė srovė (AC-1, 690 V): 32 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Tvirtinimo tipas: DIN bėgis / varžtinis
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Mechaninis ilgaamžiškumas: 10 milijonų perjungimų
• Elektrinis ilgaamžiškumas (AC-3): 1,5 milijono perjungimų
• Atitinka standartus: IEC/EN 60947, VDE 0660, UL, CSA

Naudojimo patarimai

Montuodami kontaktorius, įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą. Dėl integruotos slopinimo grandinės papildomi apsauginiai diodai dažniausiai nereikalingi, tačiau jei naudojate ilgus valdymo laidus, patikrinkite, ar nereikia papildomų filtrų. Reguliariai tikrinkite kontaktų būklę, ypač esant didelėms indukcinėms apkrovoms.
