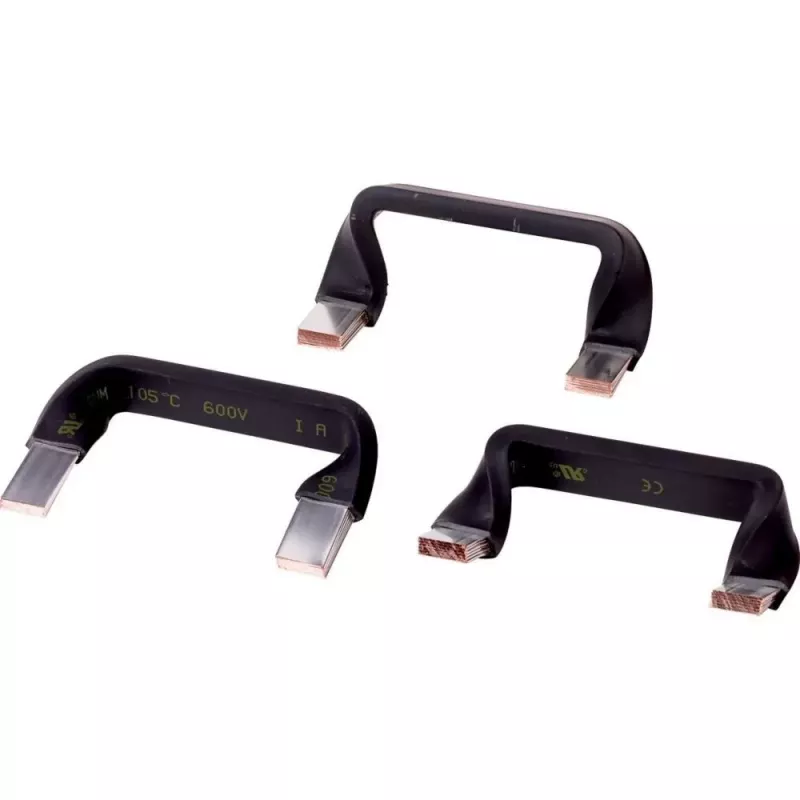

Eaton DILM150-XP2 lygiagretusis tiltelis DILM150 kontaktoriams, 3 polių, 150 A 101685

Kai vieno kontaktorius pagrindiniai kontaktai nebegali atlaikyti reikiamos srovės, juos tenka jungti lygiagrečiai. Eaton DILM150-XP2 lygiagretusis tiltelis užtikrina patikimą pagrindinių DILM150 kontaktorius kontaktų sujungimą lygiagrečiai, taip padidinant srovės laidumą reikliose variklių valdymo ir maitinimo grandinėse.

Kam skirtas

Elektros inžinieriams, skydų montuotojams ir techninės priežiūros specialistams, dirbantiems su Eaton DILM150 kontraktoriais, kuriems reikia padidinti srovės laidumą nekeičiant į didesnį kontaktorių. Tinka pramoniniam variklių valdymui, maitinimo paskirstymui ir bet kokiai taikymo sričiai, kur reikalingas lygiagretus kontaktų veikimas.

Pagrindinės savybės

• Tiesioginis gnybtų sujungimas – paprastas ir saugus montavimas ant DILM150 kontraktorių
• Užtikrina lygiagretų pagrindinių kontaktų sujungimą, padidindamas darbinę srovę iki 200 A (AC-1) arba 150 A (AC-3)
• Sukurta 3 polių kontaktorių, užtikrinant tolygų srovės pasiskirstymą
• Varinių laidininkų ir izoliuoto plastikinio korpuso konstrukcija – ilgaamžiškumas ir saugumas
• Atitinka IEC/EN 60947 standartus pramoninės valdymo įrangos reikalavimams

Specifikacijos

• Priedo tipas: lygiagretusis tiltelis
• Suderinama kontaktorių serija: Eaton DILM
• Suderinamas kontaktoriaus modelis: DILM150
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3): 150 A
• Vardinė darbinė srovė (AC-1): 200 A
• Vardinė darbinė įtampa: 690 V
• Medžiaga: variniai laidininkai, izoliuotas plastikinis korpusas
• Spalva: pilka/juoda

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad kontaktorius yra be įtampos. Patikrinkite, ar lygiagretusis tiltelis tvirtai pritvirtintas prie visų trijų pagrindinių gnybtų, kad būtų išvengta netolygaus srovės pasiskirstymo. Siekiant optimalaus veikimo, naudokite su Eaton DILM150 kontraktoriais, kaip nurodyta.
