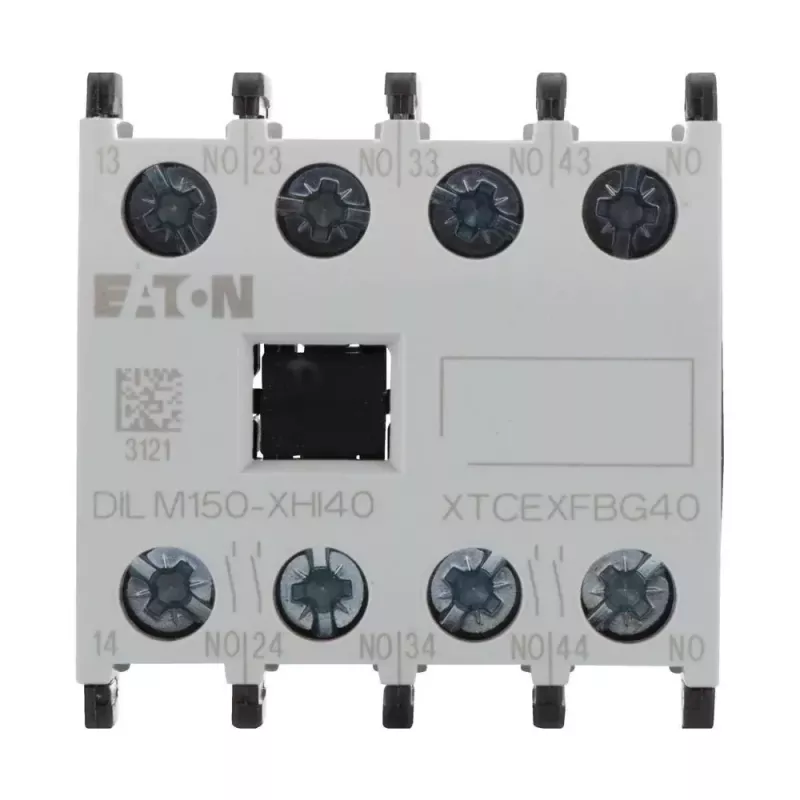

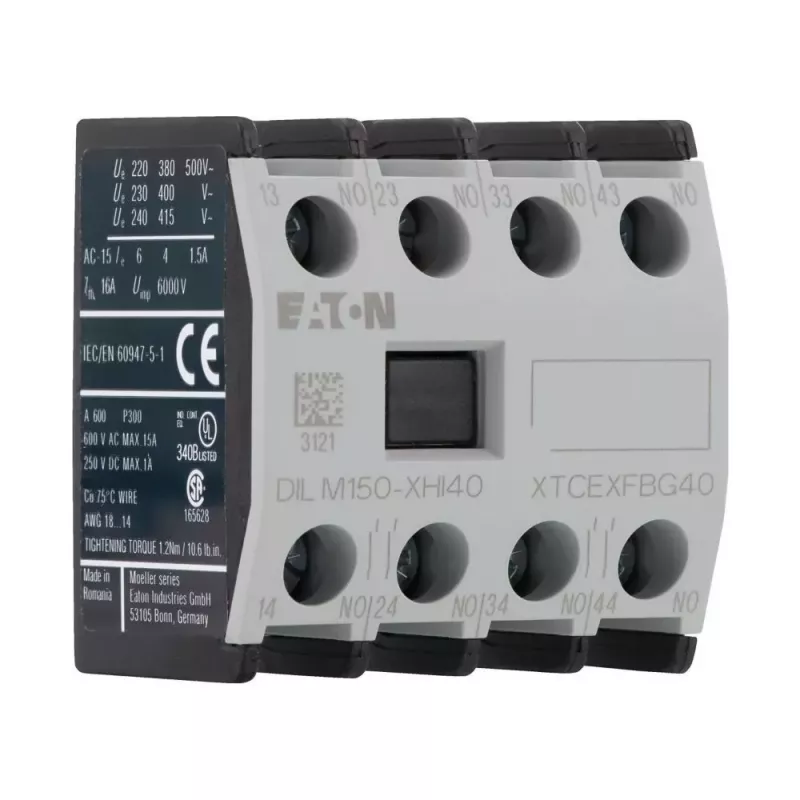

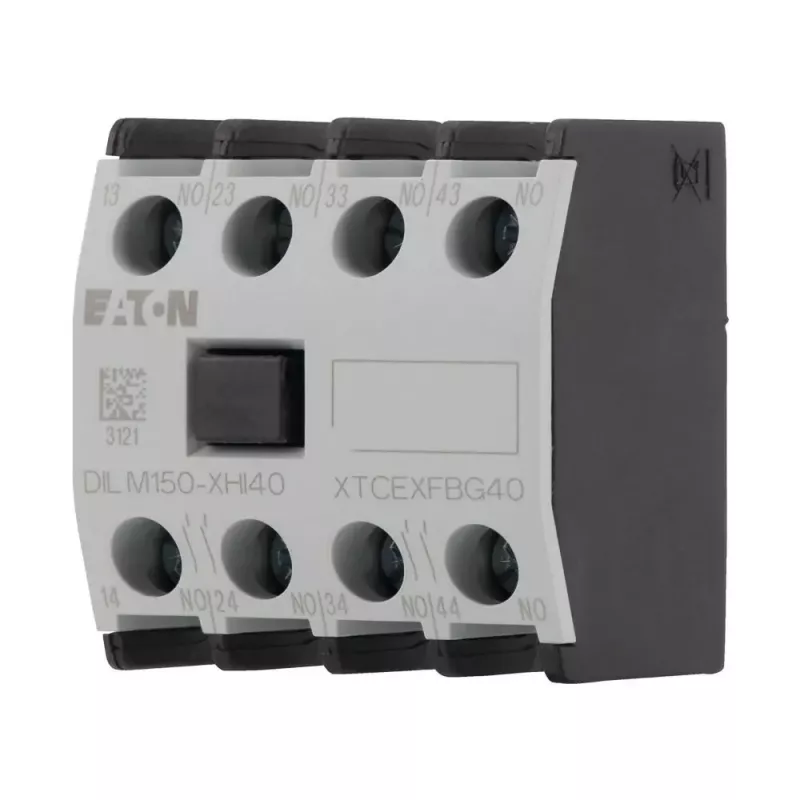

Eaton DILM150-XHI40 pagalbinis kontaktas 4NO, priekinis montavimas DILM kontaktoriams 277948

Keturi normaliai atviri kontaktai viename priekiniame modulyje – Eaton DILM150-XHI40 praplečia DILM serijos kontaktorius nuo 40 iki 170 A papildomais signaliniais kontaktais, kurių reikia valdymo grandinėms. Šis pagalbinis kontaktas yra suprojektuotas specialiai DILM šeimai, todėl užtikrina patikimą mechaninį ir elektrinį suderinamumą be papildomų adapterių.

Kodėl verta rinktis

• 4 normaliai atviri (NO) kontaktai – lankstus valdymo logikos išplėtimas
• Priekinis montavimas – greitas ir paprastas įrengimas ant DILM kontaktorų
• Vardinė izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6 kV
• Mechaninis ilgaamžiškumas viršija 10 mln. operacijų
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C

Naudojimas kasdienėje praktikoje

DILM150-XHI40 tvirtinamas tiesiai prie priekinės DILM kontaktorius dalies be papildomų įrankių. Gnybtai su varžtais priima vienagyslius arba daugiagyslius laidininkus nuo 0,75 iki 2,5 mm², todėl laidų prijungimas skirstomojoje spintoje yra paprastas. IP20 apsaugos klasė tinka įrengimui uždaruose skirstomuosiuose įrenginiuose. Kontaktai atlaiko AC-15 apkrovas iki 4 A esant 230 V ir DC-13 apkrovas iki 1 A esant 60 V – to pakanka daugumai pagalbinių grandinių.

Techninės specifikacijos

• Kontaktų konfigūracija: 4 NO
• Polių skaičius: 4
• Montavimo tipas: priekinis
• Suderinamumas: DILM kontaktoriams (DILM40–DILM170)
• Gnybtų tipas: varžtiniai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 1,5 A
• Vardinė darbinė srovė (DC-13, 60 V): 1 A
• Vardinė darbinė srovė (DC-13, 110 V): 0,5 A
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Sandėliavimo temperatūros diapazonas: -40 iki +80 °C
• Standartai: IEC/EN 60947-5-1
• Elektrinis ilgaamžiškumas (AC-15): > 1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: > 10 x 10^6 operacijų
• Prijungimo galimybė (vienagysliai): 1 x (0,75–2,5) mm²
• Prijungimo galimybė (daugiagysliai): 1 x (0,75–2,5) mm²

Kam tinka

Šis pagalbinis kontaktas skirtas inžinieriams ir techninės priežiūros specialistams, kurie projektuodami ar atnaujindami valdymo spintas naudoja Eaton DILM kontaktorius. Jis pravers, kai reikia papildomų signalinių kontaktų PLC įėjimams, būsenos indikacijai ar tarpusavio blokavimo grandinėms.

Pabaigai

DILM150-XHI40 – patikimas pasirinkimas plečiant Eaton DILM kontaktorius papildomais signaliniais kontaktais pramoninėje aplinkoje. Rekomenduojame įsigyti kartu su kontaktoriumi, kad užtikrintumėte suderinamumą ir ilgalaikį veikimą.
