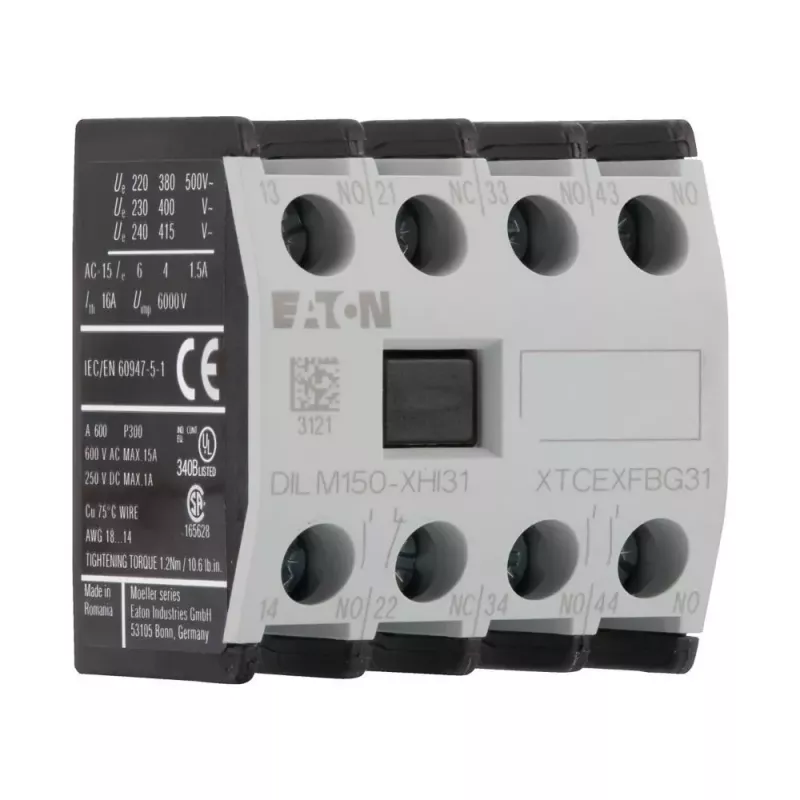

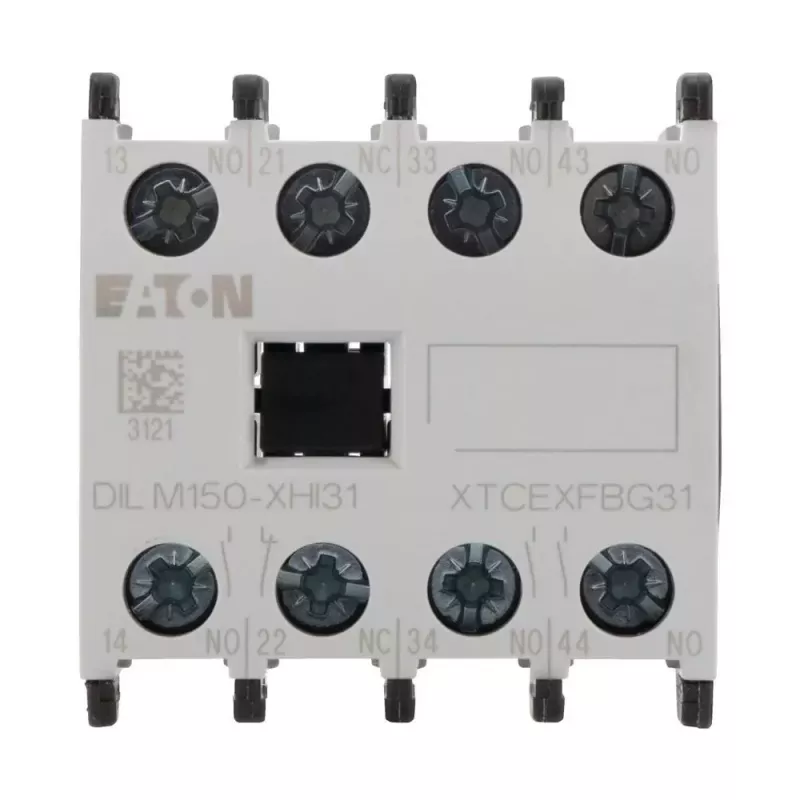

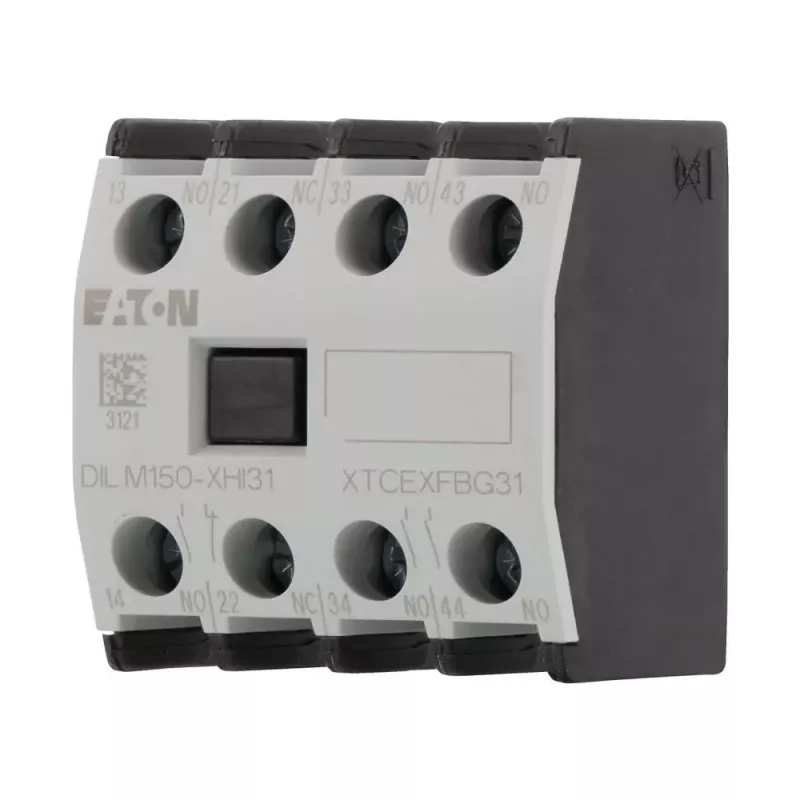

Eaton DILM150-XHI31 pagalbinis kontaktų blokas, 3NO+1NC, priekinio montavimo, varžtiniai gnybtai 277949

Valdymo grandinės tampa lankstesnės, kai prie Eaton DILM kontaktoriaus prijungiate DILM150-XHI31 pagalbinį kontaktų bloką. Šis priekinio montavimo modulis prideda tris normaliai atvirus (NO) ir vieną normaliai uždarą (NC) kontaktą, kuriuos naudosite būsenos signalizavimui, blokavimui ar valdymo grandinių išplėtimui. Sumontavimas užima kelias minutes, o patikimumas išlieka toks pat, kokį užtikrina visa DILM serija.

Kodėl verta rinktis

• Papildomi kontaktai išplečia esamo kontaktoriaus funkcijas be papildomų įrenginių.
• Priekinis montavimas leidžia lengvai pasiekti gnybtus ir atlikti techninę priežiūrą.
• Varžtiniai gnybtai užtikrina patikimą laidų sujungimą pramoninėmis sąlygomis.
• Atitinka IEC/EN 60947-5-1 ir VDE 0660 standartus – tinka sertifikuotiems skydams.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kurie naudoja Eaton DILM kontaktorių (nuo DILM40 iki DILM150) ir nori pridėti pagalbinių kontaktų valdymo, signalizavimo ar blokavimo funkcijoms. Tinka tiek gamybinėms linijoms, tiek pastatų inžinerinėms sistemoms, kur svarbus ilgaamžiškumas ir nuspėjamas veikimas.

Pagrindinės savybės

• Kontaktų konfigūracija: 3NO + 1NC
• Montavimas: priekinis
• Gnybtai: varžtiniai
• Jungimo galia: 0,75–2,5 mm² (vienagysliai / daugiagysliai)
• Vardinė darbinė srovė: 6 A prie AC-15 230 V, 4 A prie AC-15 400 V, 10 A prie DC-13 24 V
• Vardinė darbinė įtampa: 690 V AC, 220 V DC
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C
• Standartai: IEC/EN 60947-5-1, VDE 0660
• Prisukimo momentas: 0,8 Nm
• Serija: DILM

Techninė specifikacija

• Pagalbinių kontaktų skaičius: 4
• Kontaktų konfigūracija: 3NO + 1NC
• Montavimo tipas: priekinis
• Suderinamumas: Eaton DILM kontaktoriai (DILM40–DILM150)
• Gnybtų tipas: varžtiniai
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (AC-15, 400 V): 4 A
• Vardinė darbinė srovė (DC-13, 24 V): 10 A
• Vardinė darbinė įtampa (Ue AC): 690 V
• Vardinė darbinė įtampa (Ue DC): 220 V
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C
• Atitiktis standartams: IEC/EN 60947-5-1, VDE 0660
• Jungimo galia (vienagysliai / daugiagysliai): 0,75–2,5 mm²
• Prisukimo momentas: 0,8 Nm
• Produkto serija: DILM
• Funkcija: pagalbinis kontaktų blokas

Kaip naudoti

Prieš užsakydami patikrinkite kontaktoriaus modelį – blokas skirtas DILM40–DILM150 serijoms. Montuokite tiesiai ant kontaktoriaus priekio, o laidus junkite prie varžtinių gnybtų, laikydamiesi 0,8 Nm prisukimo momento. Nereikia jokių papildomų įrankių, išskyrus atsuktuvą.

Patarimas: jei naudojate kelis pagalbinius blokus, iš anksto suplanuokite kontaktų paskirtį schemoje – taip išvengsite painiavos ir palengvinsite ateities priežiūrą. Visada atjunkite maitinimą prieš montuodami ar keisdami kontaktus.
