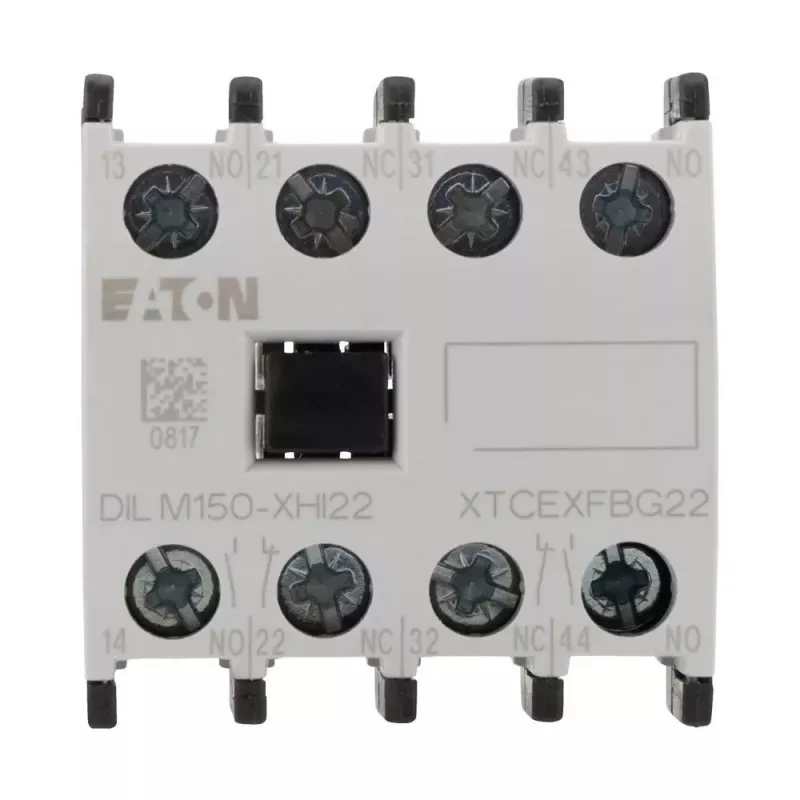

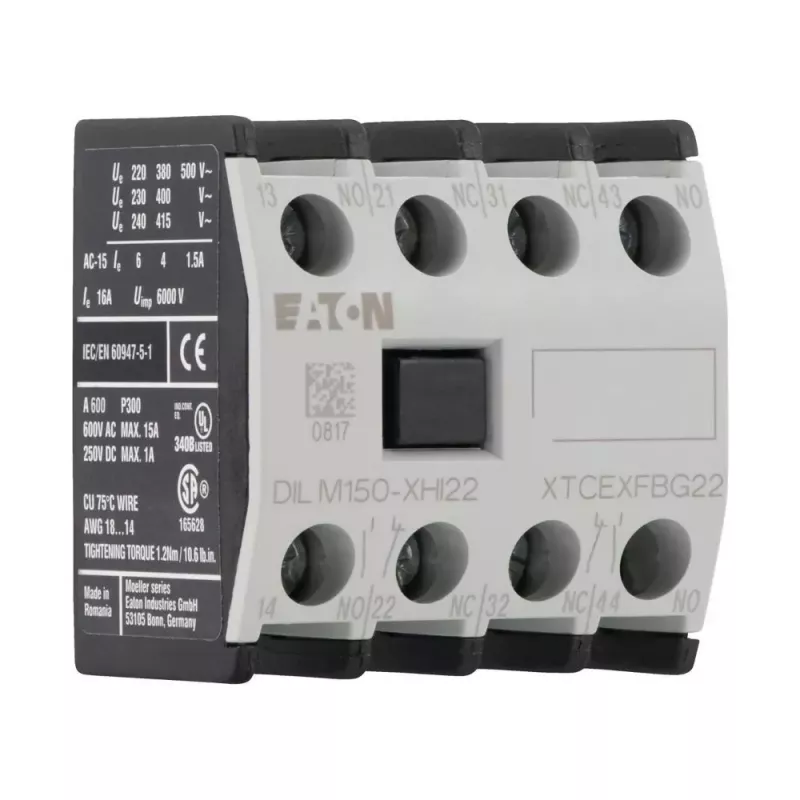

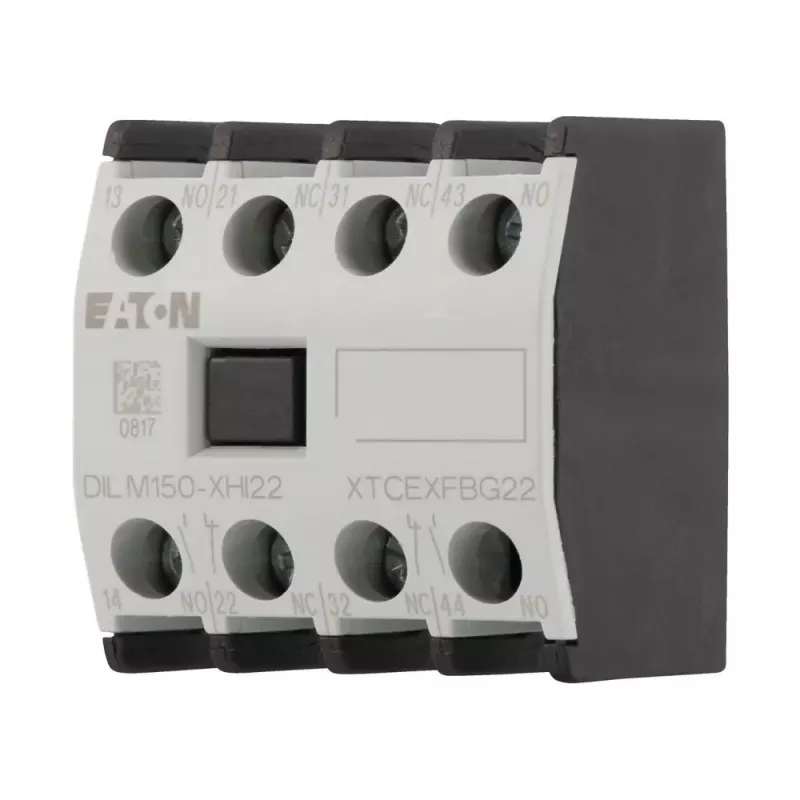

Eaton DILM150-XHI22 pagalbinis kontaktų blokas, 2NO+2NC, priekinis montavimas, varžtiniai gnybtai 277950

Priekinis montavimas ir varžtiniai gnybtai – tai, ką pastebėsite pirmiausia šiame Eaton DILM150-XHI22 pagalbiniame kontaktų bloke. Jis skirtas praplėsti Eaton DILM kontaktorių funkcijas dviem normaliai atvirais (NO) ir dviem normaliai uždarais (NC) kontaktais, užtikrinant patikimą valdymo grandinių perjungimą.

Privalumai

Mechaninis ilgaamžiškumas siekia 10 milijonų operacijų, todėl šis kontaktų blokas tinka intensyviam darbui. Kompaktiška konstrukcija lengvai integruojama su DILM40–DILM170 serijos kontaktoriais, suteikiant lankstų pagalbinių kontaktų išplėtimą. Varžtiniai gnybtai užtikrina patikimą ir saugų laidų prijungimą.

Tinka

• Eaton DILM kontaktoriams (DILM40–DILM170)
• Valdymo grandinėms, kuriose reikia papildomų NO/NC kontaktų
• Pramoninės automatizavimo ir variklių valdymo sistemoms

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Nominali izoliacijos įtampa: 690 V
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Gnybtų talpa (vientisas): 1 x (0,75–2,5) mm²
• Gnybtų talpa (smulkiagyslis su įvore): 1 x (0,75–1,5) mm²
• Užveržimo momentas: 0,8–1,2 Nm

Naudojimo rekomendacijos

Prieš užsakydami patikrinkite suderinamumą su konkrečiu Eaton DILM kontaktoriumi. Laikykitės nurodyto užveržimo momento, kad būtų užtikrintas patikimas elektros kontaktas.
