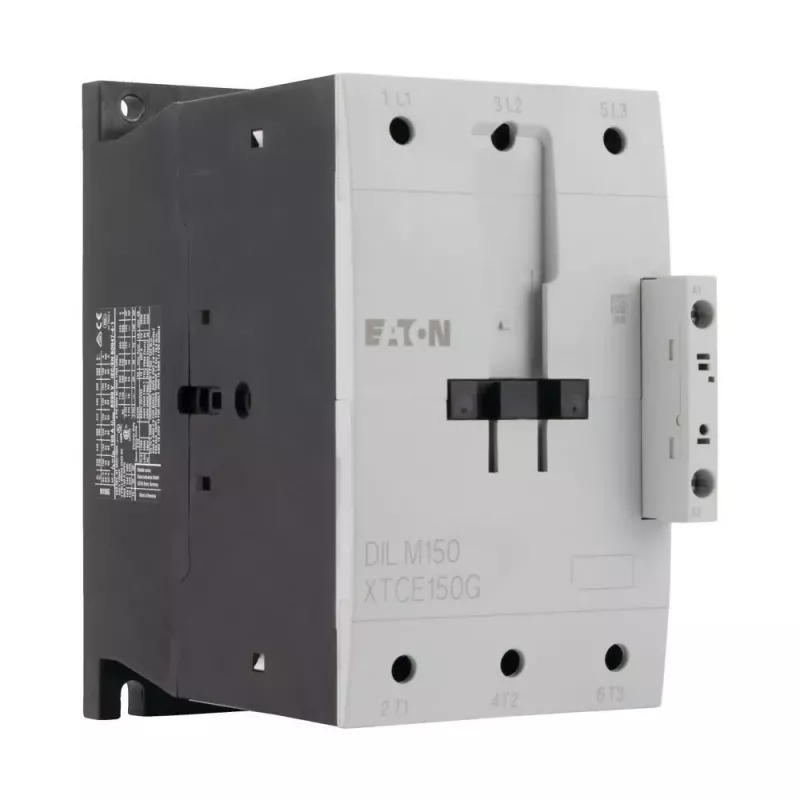

Eaton DILM150(RDC24) kontaktorius - 3 polių, 150 A, 24 V DC ritė, IP00, varžtiniai gnybtai 239591

Pramoniniai elektros inžinieriai ir mašinų gamintojai, kuriems reikia patikimo 150 A apkrovos perjungimo, atkreips dėmesį į Eaton DILM150(RDC24) kontaktorius. Šis 3 polių kontaktorius su 24 V DC rite užtikrina stabilų variklių valdymą iki 75 kW esant 400 V AC-3.

Kodėl verta rinktis

• Didelė perjungimo galia: 150 A (AC-3, 400 V) ir 75 kW galia leidžia valdyti galingus variklius.
• Platus įtampos suderinamumas: vardinė izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 8000 V.
• Patvari 24 V DC ritė: skirta darbui sudėtingomis sąlygomis.
• Integruoti pagalbiniai kontaktai: 1 NO + 1 NC, leidžiantys realizuoti signalizaciją ar blokavimą.
• Patikima konstrukcija: varžtiniai gnybtai ir tvirtinimas varžtais.

Techninė specifikacija

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 150 A
• Vardinė darbinė galia (AC-3, 400 V): 75 kW
• Ritės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Apsaugos laipsnis: IP00
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Valdymo grandinės prijungimas: varžtiniai gnybtai
• Montavimas: varžtinis
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8000 V
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA
• Serija: DILM

Kaip naudoti

Sumontuokite kontaktorius apsaugotame skyde ar spintoje, kur užtikrinamas IP00 reikalavimus atitinkantis mechaninis apsaugojimas. Prijunkite maitinimo grandinę prie pagrindinių varžtinių gnybtų, o valdymo grandinę – prie ritės gnybtų. Prieš įjungdami įsitikinkite, kad visi varžtai tvirtai priveržti, o laidininkų skerspjūvis atitinka 150 A srovę. Naudokite pagalbinius kontaktus signalizacijai ar blokavimo grandinėms.

Kam tinka

Šis kontaktorius rekomenduojamas pramonės įmonėms, automatizavimo sistemų integratoriams ir mašinų gamintojams, kuriems reikia patikimo sprendimo variklių valdymui, pavyzdžiui, konvejerių, siurblių, ventiliatorių ar kompresorių įjungimui. Dėl 24 V DC ritės jis puikiai tinka sistemoms, kuriose naudojama nuolatinės srovės valdymo įtampa.

Patarimas: prieš montuodami patikrinkite, ar kontaktorius atitinka jūsų variklio vardinius duomenis ir ar pasirinkta ritės įtampa atitinka valdymo grandinės maitinimą. Visada laikykitės vietinių elektros saugos taisyklių.
