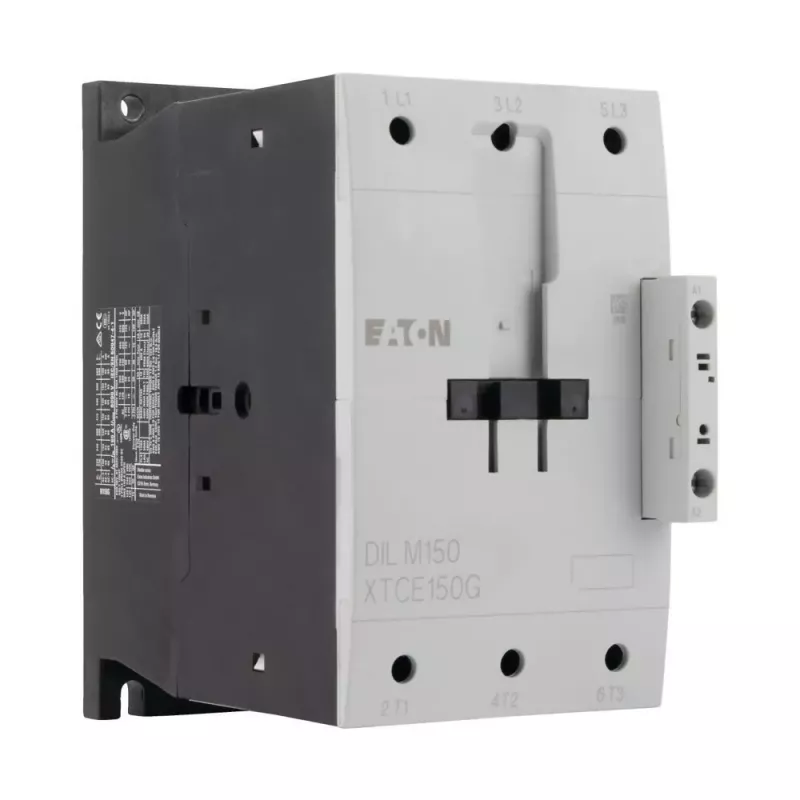

Eaton DILM150 RAC240 kontaktorius 3 polių 75 kW 400 V AC-3 150 A 240 V AC ritė 239588

Eaton DILM150 RAC240 – tai 3 polių kontaktorius, skirtas 75 kW galios varikliams perjungti esant 400 V AC-3 kategorijai, su 150 A darbine srove ir 240 V AC valdymo rite.

Kodėl verta rinktis

• Didelė perjungimo galia: 75 kW prie 400 V AC-3, 150 A darbinė srovė.
• 240 V AC ritė (50/60 Hz) – suderinama su standartinėmis valdymo grandinėmis.
• 690 V izoliacijos įtampa ir 8 kV impulsų atsparumas.
• Plačios darbinės temperatūros: nuo -25 iki +60 °C.
• Integruoti pagalbiniai kontaktai: 1 NO + 1 NC.
• Tvirtinimas ant DIN bėgelio arba varžtais.
• Apsaugos laipsnis (gnybtams): IP20.

Techninė specifikacija

• Polių skaičius: 3
• Nominali darbinė galia (AC-3, 400 V): 75 kW
• Nominali darbinė įtampa (Ue): 400 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsų atsparumo įtampa (Uimp): 8 kV
• Naudojimo kategorija: AC-3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Gnybtų tipas: varžtiniai
• Montavimas: DIN bėgelis / varžtinis

Kam tinka

Šis kontaktorius skirtas pramoniniams variklių valdymo sprendimams, kur reikalingas patikimas ir ilgaamžis perjungimas. Jis tinka naudoti gamyklose, automatizavimo sistemose, siurblių, ventiliatorių, konvejerių ir kitų mechanizmų valdymui.

Kaip naudoti

Sumontuokite kontaktorius ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių gnybtų, o valdymo grandinę – prie ritės gnybtų. Užtikrinkite, kad ritės įtampa atitiktų 240 V AC. Prieš eksploataciją patikrinkite, ar kontaktoriaus parametrai atitinka variklio galios ir srovės reikalavimus.

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir kontaktų būklę, ypač esant didelei perjungimo dažnumo apkrovai. Tai prailgins įrenginio tarnavimo laiką.
