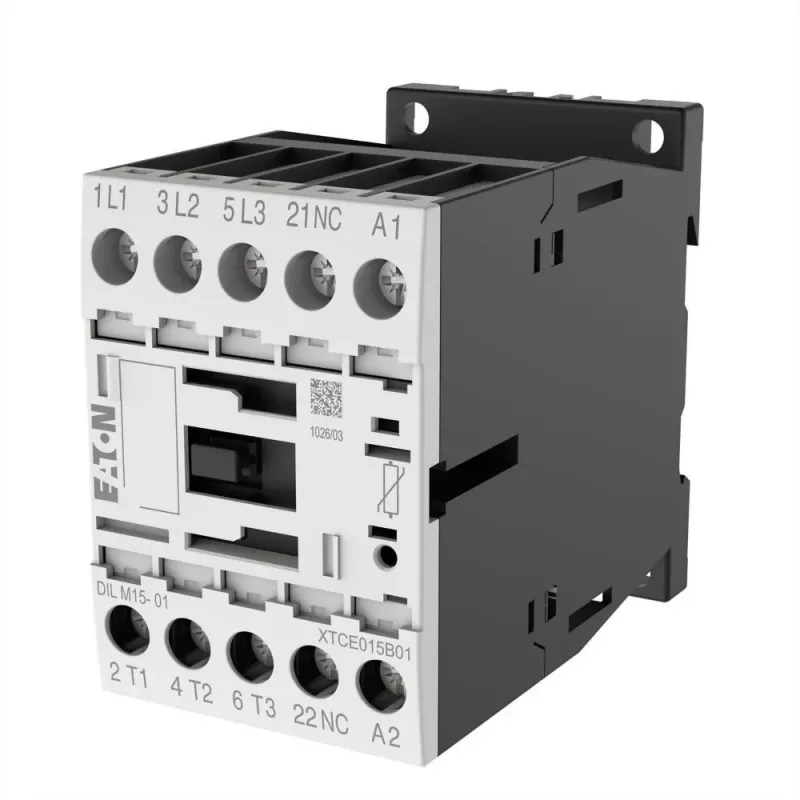

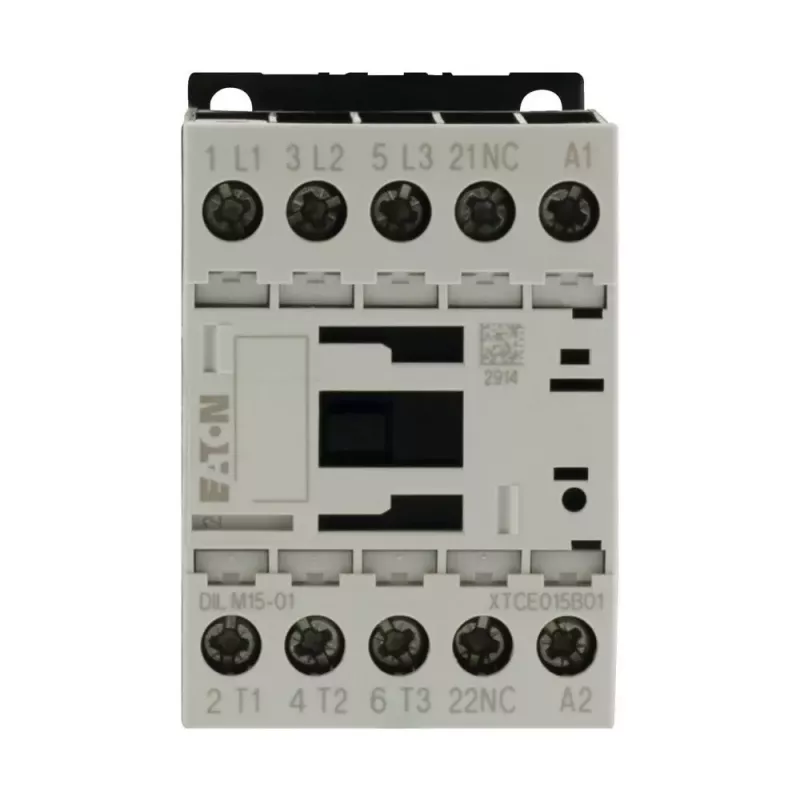

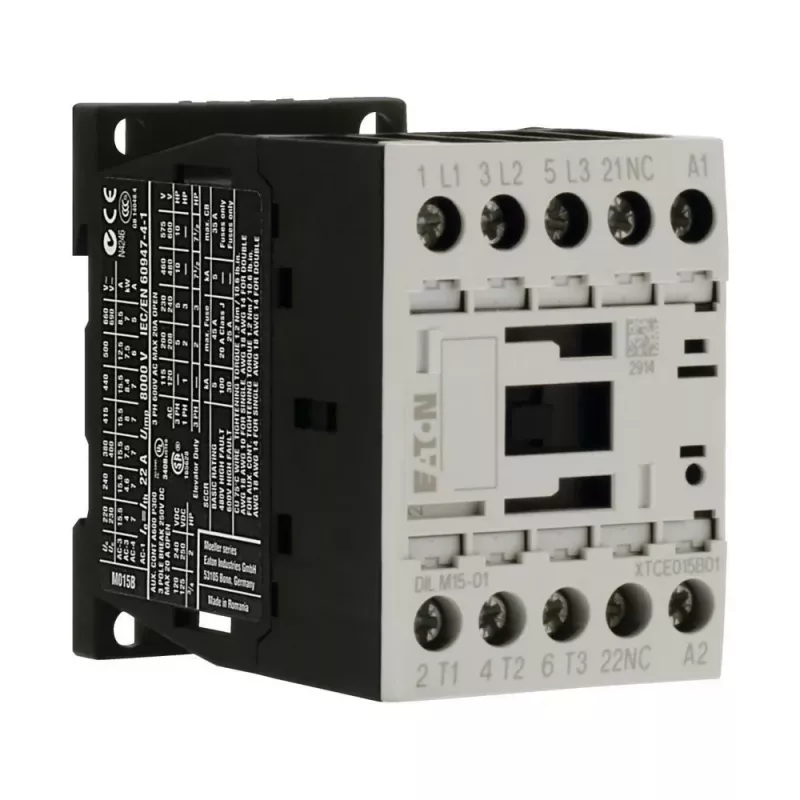

Eaton DILM15-01 kontaktorius, 3 polių, 15 A, 230 V AC ritė, 1 NC pagalbinis kontaktas 290093

Kai valdymo spintoje reikia patikimai perjungti trifazius variklius iki 7,5 kW, Eaton DILM15-01 kontaktorius užtikrina stabilų darbą ir ilgą tarnavimo laiką. Šis 3 polių kontaktorius su 15 A AC-3 kategorijos srove ir 230 V AC rite yra standartinis sprendimas pramoninėms variklių paleidimo, šildymo ir apšvietimo grandinėms.

Kodėl verta rinktis

• 3 pagrindiniai poliai, skirti iki 15 A (AC-3, 400 V) apkrovai
• 1 normaliai uždaras (NC) pagalbinis kontaktas valdymo ir signalizacijos grandinėms
• Ritės įtampa: 230 V AC esant 50 Hz, 240 V AC esant 60 Hz
• Vardinė izoliacijos įtampa 690 V, impulsų atsparumas 6 kV
• Montavimas ant DIN bėgelio arba varžtais, IP20 apsaugos klasė, varžtiniai gnybtai
• Standartų atitiktis: IEC/EN 60947

Kam tinka

Skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia patikimo, standartus atitinkančio kontaktorius variklių paleidimui, šildymo ir apšvietimo grandinėms pramoninėse valdymo spintose. Tinka tiek naujiems projektams, tiek esamų sistemų atnaujinimui.

Techniniai duomenys

• Vardinė darbinė srovė (AC-3, 400 V): 15 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa (AC 50 Hz): 230 V
• Ritės įtampa (AC 60 Hz): 240 V
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis / varžtinis
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10⁶ operacijų
• Mechaninis ilgaamžiškumas: 10 x 10⁶ operacijų
• Gnybtų tipas: varžtiniai

Naudojimas

Prieš montuodami įsitikinkite, kad ritės įtampa ir dažnis atitinka valdymo maitinimo šaltinį. Variklių apkrovoms kontaktorius parenkamas pagal AC-3 naudojimo kategoriją – taip užtikrinsite ilgą elektrinį ilgaamžiškumą. Montuokite ant DIN bėgelio arba tvirtinkite varžtais, laikydamiesi IP20 reikalavimų.

Patarimas: reguliariai tikrinkite kontaktų būklę ir užveržimo momentą – tai padės išvengti perkaitimo ir prailgins įrenginio tarnavimo laiką. Jei naudojate dažnio keitiklį, įsitikinkite, kad kontaktorius tinkamas tokiai apkrovai.
