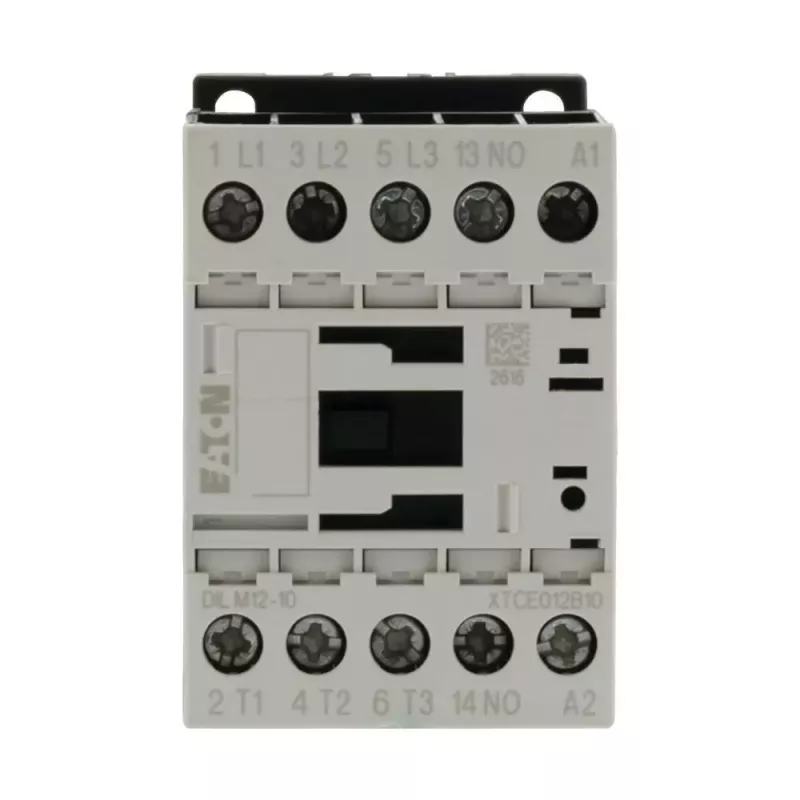

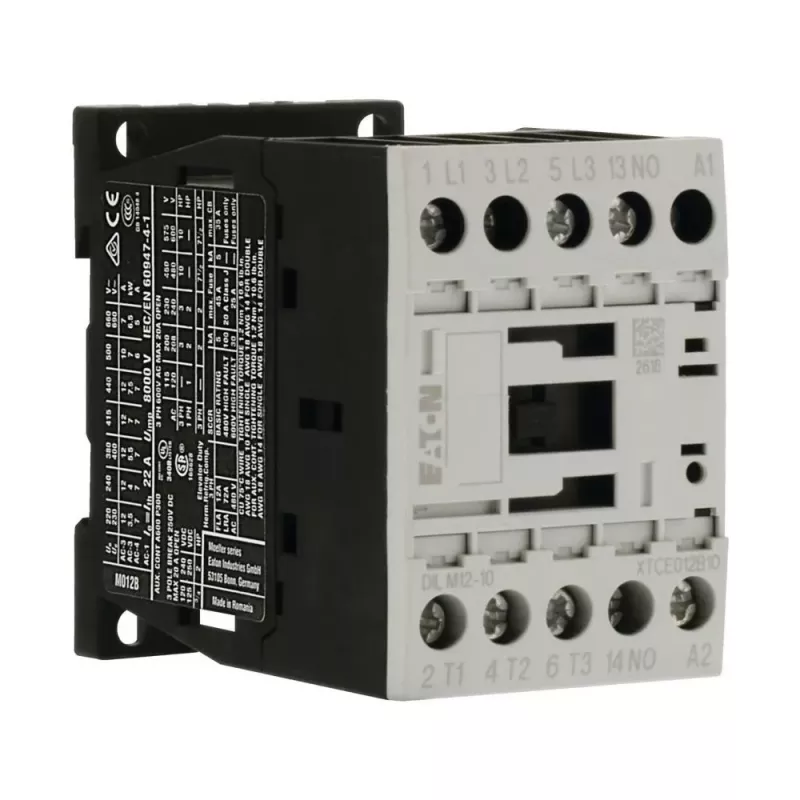

EATON DILM12-10 galios kontaktoriuss 3 polių 12 A 5,5 kW 110 V AC ritė 1 NO 276827

Trijų fazių kintamosios srovės variklių perjungimas iki 5,5 kW esant 400 V — tai kasdienė pramoninės automatizacijos užduotis, kuriai EATON DILM12-10 su 110 V AC ritė ir vienu normaliai atviru pagalbiniu kontaktu yra patikrintas sprendimas. Kompaktiškas DILM12 korpusas su varžtiniais gnybtais telpa tiek į naujas valdymo spintas, tiek į esamų linijų modernizavimo projektus.

Privalumai, svarbūs eksploatacijai

Mechaninis ilgaamžiškumas siekia 10 mln. operacijų, o elektrinis ilgaamžiškumas AC-3 režimu — 1,5 mln. operacijų. Tai reiškia mažiau planinių sustabdymų ir mažesnes priežiūros sąnaudas per visą įrenginio gyvavimo ciklą. 690 V vardinė izoliacijos įtampa ir 6 kV impulsinė atsparumo įtampa užtikrina patikimą izoliaciją net reikliose pramoninėse sąlygose.

Kam tinka

• Variklių paleidimui ir stabdymui pramoninėse valdymo spintose
• Šildymo, vėdinimo ir oro kondicionavimo sistemų valdymui
• Siurblių ir ventiliatorių valdymo grandinėms

Pagrindinės specifikacijos

• Vardinė darbinė srovė (AC-3, 400 V): 12 A
• Vardinė darbinė galia (AC-3, 400 V): 5,5 kW
• Ritės įtampa: 110 V AC (50/60 Hz)
• Pagrindiniai poliai: 3 NO
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 operacijų
• Trumpojo jungimo apsauga (gG/gL): 16 A
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Montavimas: DIN bėgelis / varžtai
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20

Naudojimas

Kontaktorius montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Prie pagrindinių polių jungiama maitinimo grandinė, prie ritės — valdymo grandinė, o pagalbinis NO kontaktas naudojamas signalizacijai arba savilaikymo grandinei. Prieš paleidžiant būtina įsitikinti, kad ritės įtampa atitinka valdymo grandinės įtampą.

Rekomendacijos

Pasirinkite tinkamą šiluminę apsaugos relę ir trumpojo jungimo apsaugą pagal variklio vardinę srovę. Įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą — 110 V AC ritė neveiks 230 V grandinėje.
