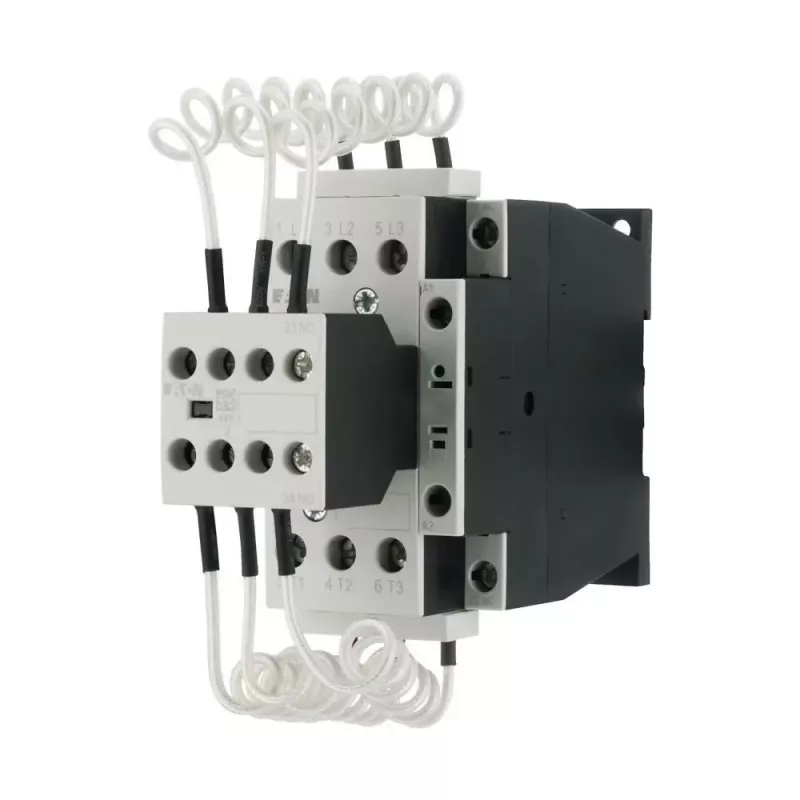

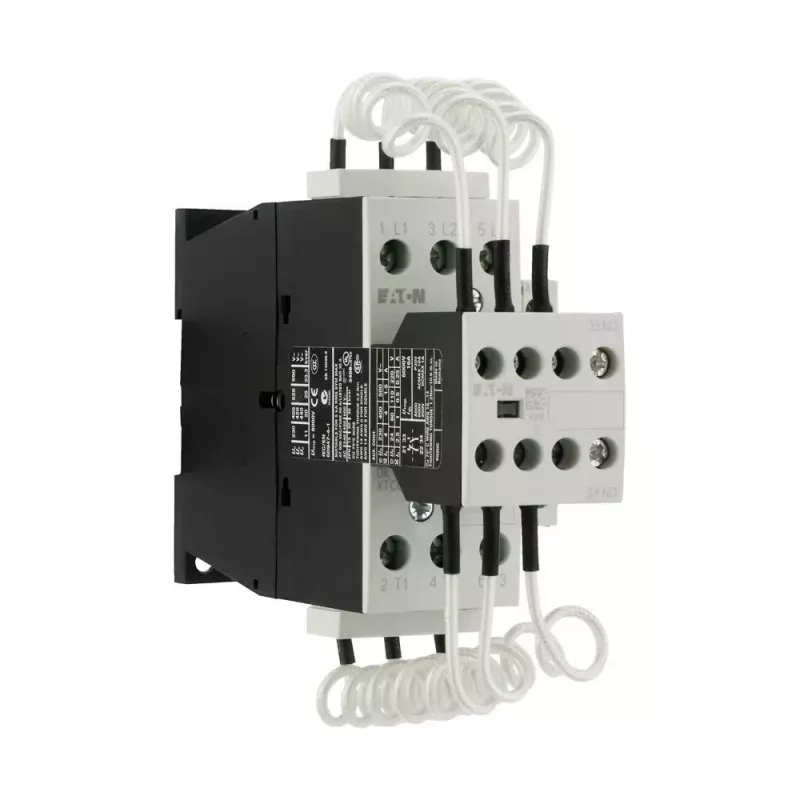

Eaton DILK25-11 kondensatorių perjungimo kontaktorius 230V 50Hz 3 polių 12,5kVAr 294032

12,5 kVAr talpinė perjungimo galia prie 400 V – tai specifikacija, kuri iš karto parodo, kad Eaton DILK25-11 yra skirtas tikram kondensatorių perjungimui, o ne įprastam variklių valdymui. Integruoti slopinimo rezistoriai apriboja įjungimo srovės šuolius, todėl kondensatoriai apsaugomi nuo per didelių įtampų, o sistema veikia stabiliau ir ilgiau.

Kodėl verta rinktis

Šis kontaktorius sukurtas specialiai talpinėms apkrovoms. Įmontuoti slopinimo rezistoriai sugeria įjungimo momentu atsirandančius srovės viršįtampius, kurie įprastai gadina kondensatorius ir trumpina jų tarnavimo laiką. DILK serija pasižymi ilga mechanine ir elektrine gyvavimo trukme, todėl tinka dažnam perjungimui reaktyviosios galios kompensavimo sistemose.

Techniniai duomenys

• Ritės įtampa: 230 V AC, 50 Hz
• 3 polių pagrindiniai kontaktai, 1 NO + 1 NC pagalbiniai kontaktai
• Kondensatorių perjungimo galia: 12,5 kVAr prie 400 V, 7,5 kVAr prie 230 V
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai, IP20 apsaugos klasė

Kam tinka

• Automatiniams galios koeficiento korekcijos skydams
• Pramoniniams kondensatorių blokams
• Šildymo, vėdinimo ir oro kondicionavimo sistemų bei variklių valdymo centrams su reaktyviosios galios kompensavimu

Kaip naudoti

Kontaktorius montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Prieš prijungdami maitinimą įsitikinkite, kad ritės įtampa atitinka 230 V AC, 50 Hz. Varžtiniai gnybtai užtikrina patikimą laidų sujungimą. Įrenginys atitinka IEC/EN 60947-4-1 ir VDE 0660 standartus, todėl tinka naudoti sertifikuotuose skydeliuose.

Patarimas: montuodami kelis DILK25-11 kontaktorių vienoje spintoje, palikite pakankamai vietos vėdinimui – nors įrenginys ir atsparus dažnam perjungimui, tinkamas aušinimas prailgina ritės ir kontaktų tarnavimo laiką. Visada patikrinkite, ar kompensavimo bloko galia neviršija 12,5 kVAr prie 400 V vienam kontaktoriams.
