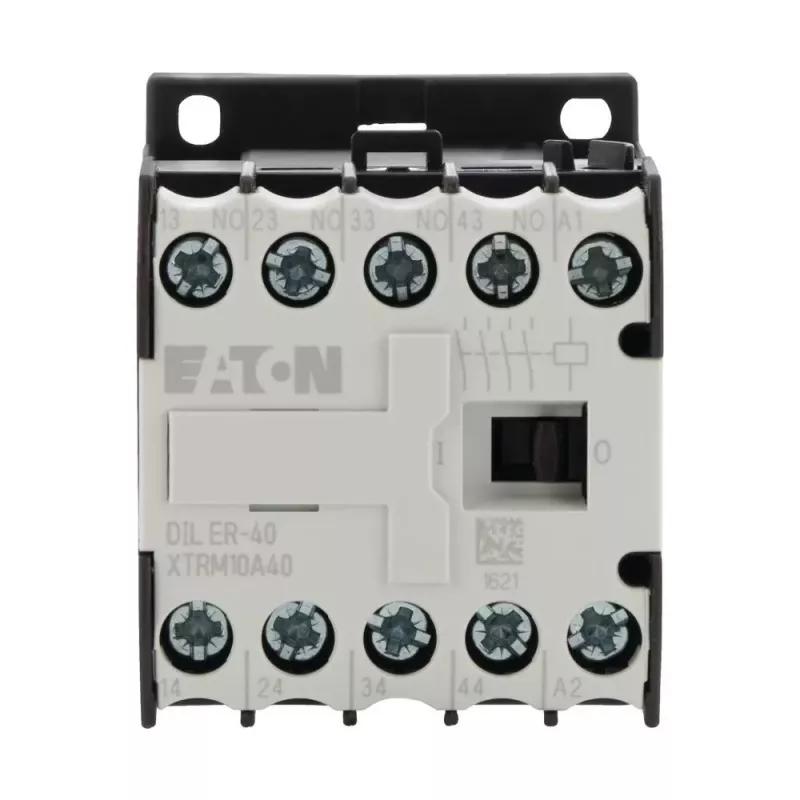

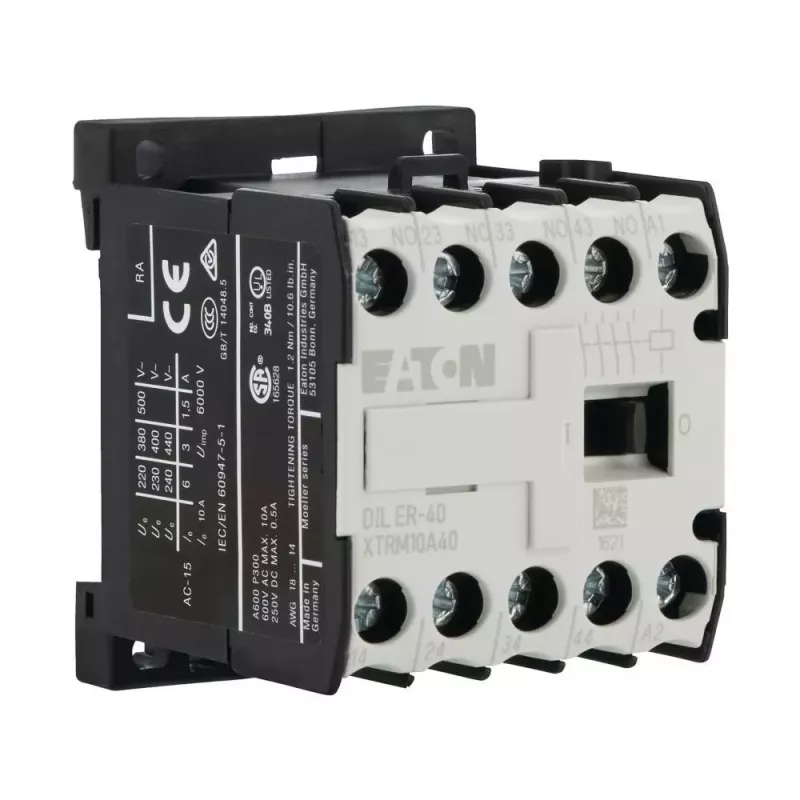

Eaton DILER-40 pagalbinis kontaktorius, 4 NO, 230 V AC ritė 052725

Valdymo grandinėse, kur kiekvienas kontaktas turi suveikti patikimai ir be delsos, Eaton DILER-40 pagalbinis kontaktorius tampa standartiniu pasirinkimu. Jo 4 normaliai atidaryti (NO) kontaktai leidžia vienu metu perduoti signalą kelioms grandinėms, o 230 V AC ritė tiesiogiai suderinama su standartine valdymo įtampa. Tai sprendimas, kuris sumažina papildomų relių poreikį ir supaprastina skydo laidus.

Kodėl verta rinktis DILER-40

• Patikimas perjungimas AC-15 apkrovoms iki 6 A esant 230 V – tinka relinėms loginėms grandinėms, blokavimui ir signalų dauginimui.
• Kompaktiškas 45 mm plotis – taupo vietą DIN bėgelyje, išlaikant patogų prieigą prie varžtinių gnybtų.
• Ilgas mechaninis tarnavimo laikas (10 x 10^6 operacijų) ir elektros tarnavimo laikas (1,5 x 10^6 operacijų) užtikrina ilgaamžiškumą net intensyvaus darbo sąlygomis.
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C – tinka įvairioms pramoninėms aplinkoms.
• Atitinka IEC/EN 60947-5-1 reikalavimus valdymo grandinės įtaisams.

Techniniai duomenys

• Ritės įtampa: 230 V AC, 50/60 Hz
• Kontaktų konfigūracija: 4 NO
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Energijos sąnaudos: 28 VA įtraukiant, 4,6 VA išlaikant

Kam skirtas

Eaton DILER-40 dažniausiai naudojamas kaip tarpinė relė PLC išėjimuose, mažų variklių ar vožtuvų valdymui, signalų dauginimui valdymo grandinėse bei saugos grandinėse (su atitinkama stebėsena). Jis puikiai tinka tiek mašinų gamybos, tiek pastatų automatizavimo projektuose, kur reikalingas patikimas ir ilgaamžis sprendimas.

Kaip naudoti

Kontaktorius montuojamas ant standartinio 35 mm DIN bėgelio arba tvirtinamas varžtais. Ritės gnybtai priima įvairių skerspjūvių laidus, todėl prijungimas paprastas. Prieš montuodami įsitikinkite, kad valdymo įtampa atitinka ritės vardinę įtampą (230 V AC).

Patarimas: jei valdymo grandinėje naudojate kelis DILER-40 kontaktorius, suplanuokite jų išdėstymą taip, kad varžtiniai gnybtai būtų lengvai pasiekiami – tai palengvins techninę priežiūrą ir laidų keitimą. Taip pat rekomenduojame periodiškai tikrinti kontaktų būklę, ypač jei perjungiamos indukcinės apkrovos.
