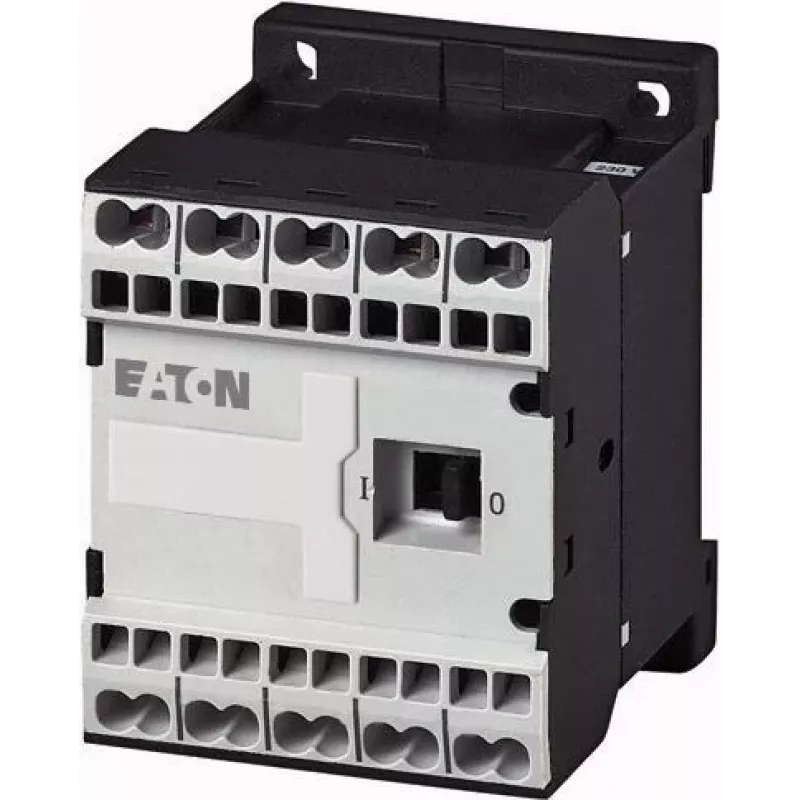

Eaton DILEM-01-G-C(24VDC) mini kontaktorius, 3 polių, 1 NC, 24 V DC ritė, 9 A, 4 kW, IP20, juodas/baltas 230167

20 milijonų mechaninių operacijų – tiek ciklų atlaiko Eaton DILEM-01-G-C(24VDC) mini kontaktorius. Šis 3 polių kontaktorius su 24 V DC rite ir vienu normaliai uždaru pagalbiniu kontaktu yra skirtas trifaziams varikliams iki 4 kW (400 V AC) jungti pramoninėse valdymo spintose. Kompaktiškas 45 mm plotis taupo vietą ant DIN bėgelio arba tvirtinant varžtais, o varžtiniai gnybtai užtikrina patikimą laidų prijungimą. Juodas ir baltas korpusas leidžia lengvai atpažinti įrenginį spintoje.

Pagrindinės specifikacijos

• 3 pagrindiniai poliai, 1 NC pagalbinis kontaktas
• Ritės įtampa: 24 V DC
• Nominali darbinė srovė (AC-3, 400 V): 9 A
• Nominali darbinė galia (AC-3, 400 V): 4 kW
• Nominali darbinė srovė (AC-1, 400 V): 20 A
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis: IP20
• Tvirtinimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Darbinė temperatūra: -25 iki +50 °C
• Mechaninis ilgaamžiškumas: 20 milijonų operacijų
• Elektrinis ilgaamžiškumas: 10 milijonų operacijų

Kodėl verta rinktis

DILEM serija pasižymi patikimumu ir kompaktišku dizainu. Platus darbinės temperatūros diapazonas ir didelis mechaninis atsparumas leidžia naudoti reikliose pramoninėse aplinkose. DC ritė leidžia tiesiogiai valdyti iš PLC išėjimų arba DC valdymo grandinių.

Idealūs naudojimo atvejai

• Variklių paleidimas ir stabdymas mažose mašinose
• Šildymo ir apšvietimo valdymas
• Pastatų automatizavimo sistemos
• Senesnių Eaton kontaktorių keitimas

Gera žinoti

Šis kontaktorius atitinka IEC/EN 60947. Jis skirtas naudoti valdymo spintose su IP20 apsauga, todėl turi būti montuojamas uždarame korpuse, kad būtų išvengta kontakto su įtampingosiomis dalimis.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka valdymo grandinės maitinimą (24 V DC). Varžtinius gnybtus priveržkite rekomenduojamu sukimo momentu, kad užtikrintumėte patikimą kontaktą. Jei keičiate senesnį kontaktorijų, patikrinkite, ar pagalbinio kontakto konfigūracija (1 NC) atitinka jūsų schemą.
