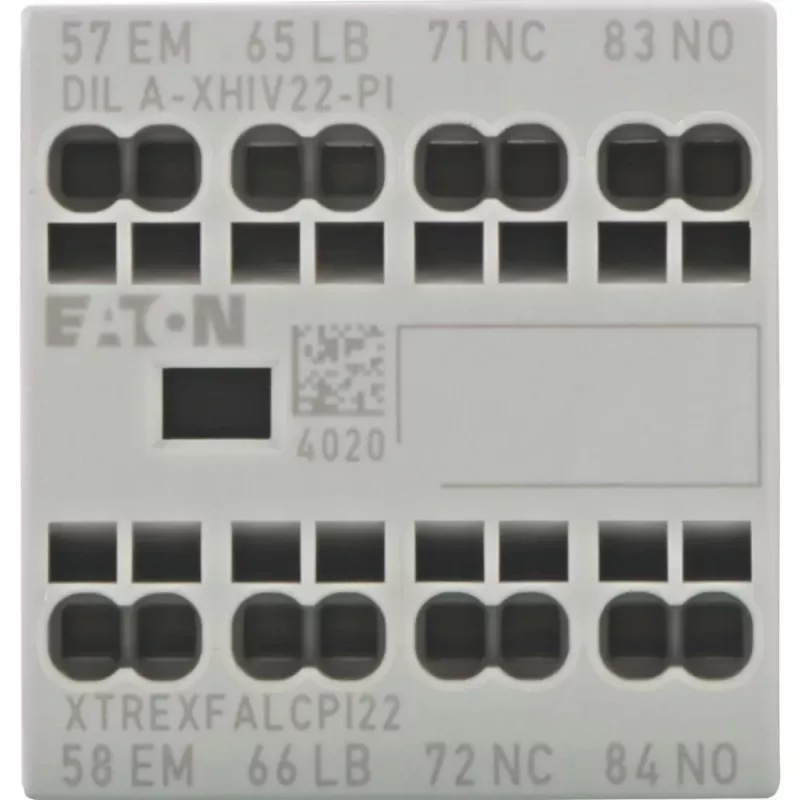

EATON DILA-XHIV22-PI pagalbinis kontaktų blokas, 4 polių, 2NO+2NC, 16 A, šoninis montavimas 199322

Valdymo grandinėse trūksta papildomų kontaktų? EATON DILA-XHIV22-PI pagalbinis kontaktų blokas išsprendžia šią problemą – jis prideda keturis kontaktus (2NO+2NC) prie DILM serijos kontaktorių, leisdamas lengviau integruoti signalizaciją, blokavimą ar valdymo logiką. Dėl šoninio montavimo konstrukcijos jis tvirtinamas tiesiai prie kontaktoriaus šono, taupydamas skydo vietą ir supaprastindamas laidų sujungimą.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia papildyti EATON DILM7–DILM38 kontaktorių funkcijas papildomais kontaktais, siekiant gauti būsenos grįžtamąjį ryšį, atlikti elektrinį blokavimą ar įgyvendinti valdymo logiką.

Pagrindinės savybės

• 4 polių pagalbinis kontaktų blokas su 2NO ir 2NC kontaktais
• Vardinė šiluminė srovė (Ith) 16 A – patikimoms valdymo grandinėms
• Šoninis montavimas – greitas ir saugus tvirtinimas prie suderinamų kontaktorių
• Sraigtiniai gnybtai – patikimas lauko laidų prijungimas
• Vardinė izoliacijos įtampa iki 690 V

Specifikacijos

• Polių skaičius: 4
• Kontaktų konfigūracija: 2NO + 2NC
• Vardinė šiluminė srovė (Ith): 16 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Suderinamumas: EATON DILM7–DILM38 kontaktoriai

Kaip naudoti

Prieš montuodami įsitikinkite, kad kontaktoriaus modelis priklauso DILM7–DILM38 serijai. Bloką užmaukite ant kontaktoriaus šono ir pritvirtinkite varžtais. Prijunkite valdymo grandinės laidus prie atitinkamų NO ir NC gnybtų. Patikrinkite, kad valdymo grandinės srovė neviršytų 16 A vardinės šiluminės srovės.

Patarimas: jei reikia daugiau pagalbinių kontaktų, galite montuoti kelis blokus iš eilės. Visada laikykitės gamintojo instaliacijos reikalavimų ir užtikrinkite, kad įtampa neviršytų 690 V. Reguliariai tikrinkite gnybtų priveržimą, kad išvengtumėte kontaktų perkaitimo.
