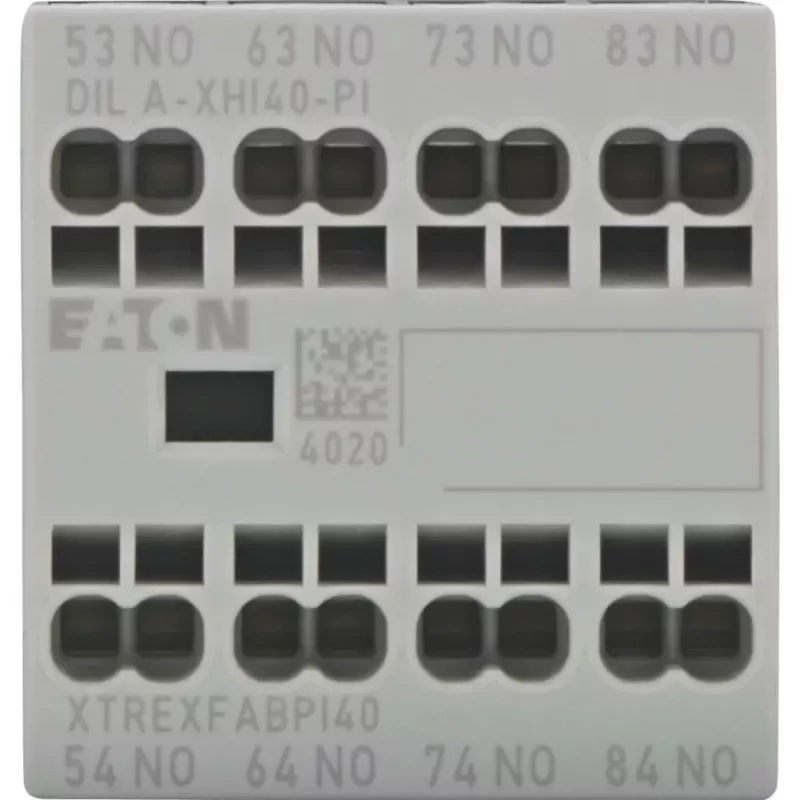

Eaton DILA-XHI40-PI pagalbinis kontaktų blokas, 4 N.O., priekinis montavimas, push-in gnybtai 199317

Eaton DILA-XHI40-PI – tai pagalbinis kontaktų blokas, skirtas praplėsti DILM7–DILM38 serijos kontaktoriams. Jis suteikia keturis normaliai atvirus (N.O.) kontaktus, reikalingus signalizacijai, blokavimo grandinėms ar valdymo schemoms. Dėl priekinio montavimo konstrukcijos blokas sumontuojamas greitai, nenaudojant specialių įrankių, o push-in gnybtai leidžia prijungti laidus be varžtų – tai taupo laiką ir užtikrina atsparumą vibracijai.

Kodėl verta rinktis

• Push-in gnybtai sumažina pajungimo laiką ir užtikrina patikimą kontaktą net vibruojant.
• Kompaktiška konstrukcija taupo vietą perpildytose spintose.
• Suderinamumas su daugeliu Eaton kontaktorių palengvina atsargų valdymą.
• Mechaninis ilgaamžiškumas – 10 mln. operacijų, elektrinis (AC-15) – 1,5 mln. operacijų.

Techninė specifikacija

• Kontaktų konfigūracija: 4 N.O. (normaliai atviri)
• Montavimo tipas: priekinis
• Gnybtų tipas: push-in
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 3 A
• Vardinė darbinė srovė (DC-13, 24 V): 10 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Polių skaičius: 4
• Gnybtų talpa (vientisos gyslos): 0,75–2,5 mm²
• Gnybtų talpa (lanksčios su įvore): 0,75–1,5 mm²
• Trumpojo jungimo apsauga (saugiklis): 10 A gG/gL

Kam tinka

• Būsenos signalizavimui iš kontaktorių variklių valdymo centruose.
• Blokavimo grandinėms, užtikrinančioms saugą ir seką.
• Valdymo grandinių plėtimui pramoninėje automatikoje.

Kaip naudoti

Blokas tvirtinamas prie kontaktorius priekinės dalies, tiesiai ant pagrindinių kontaktų. Prijungimas atliekamas push-in būdu: laidininkas įkišamas į gnybtą ir užfiksuojamas. Rekomenduojama naudoti 0,75–2,5 mm² vientisos gyslos laidus arba 0,75–1,5 mm² lanksčius su įvore. Prieš eksploataciją įsitikinkite, kad kontaktų konfigūracija atitinka schemą.

Papildoma informacija

DILA-XHI40-PI atitinka IEC/EN 60947-5-1 standartą. Mechaninis ilgaamžiškumas – 10 mln. operacijų – užtikrina ilgą tarnavimo laiką net intensyvaus naudojimo sąlygomis.

Patarimas: Montuodami bloką, įsitikinkite, kad kontaktoriaus modelis priklauso DILM7–DILM38 serijai. Push-in gnybtams nereikia specialių įrankių, tačiau rekomenduojama naudoti tinkamo skerspjūvio laidus. Periodiškai tikrinkite kontaktų būklę – tai padės išvengti netikėtų sustojimų.
