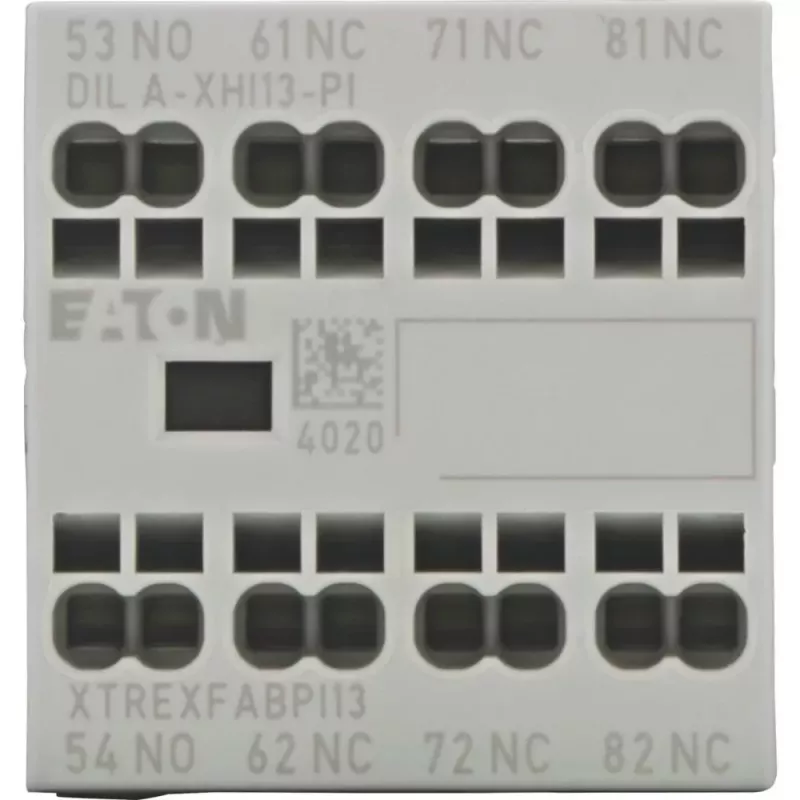

Eaton DILA-XHI13-PI pagalbinis kontaktų blokas, 1NO+3NC, priekinis montavimas, varžtiniai gnybtai 199320

Valdymo grandinėse dažnai trūksta papildomų kontaktų, kai reikia perduoti signalus, blokuoti arba indikuoti būseną. Eaton DILA-XHI13-PI pagalbinis kontaktų blokas išsprendžia šią problemą – jis tiesiogiai tvirtinamas prie kontaktoriaus priekio ir suteikia 1NO+3NC kontaktus, taip išplečiant esamas galimybes be papildomų laidų.

Privalumai

Sidabro lydinio kontaktai užtikrina patikimą perjungimą net esant mažos energijos apkrovoms. Blokas montuojamas tiesiai ant kontaktoriaus priekinės dalies – tai supaprastina surinkimą ir taupo skydo vietą. Varžtiniai gnybtai priima kietus arba lanksčius laidininkus nuo 0,75 iki 2,5 mm², o su antgaliais – iki 1,5 mm².

Tinka

• Valdymo grandinėms, kuriose reikia kelių pagalbinių kontaktų
• Blokavimo ir būsenos indikacijai variklių starteriuose
• Esamų Eaton kontaktorių papildymui papildomais kontaktais

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 3 NC
• Nominali darbinė srovė: 4 A esant AC-15, 230 V; 1 A esant DC-13, 24 V
• Nominali izoliacijos įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1

Naudojimo patarimai

Prieš užsakydami patikrinkite kontaktoriaus suderinamumą. Lankstiems laidininkams naudokite tinkamus antgalius, kad užtikrintumėte patikimą prijungimą.
