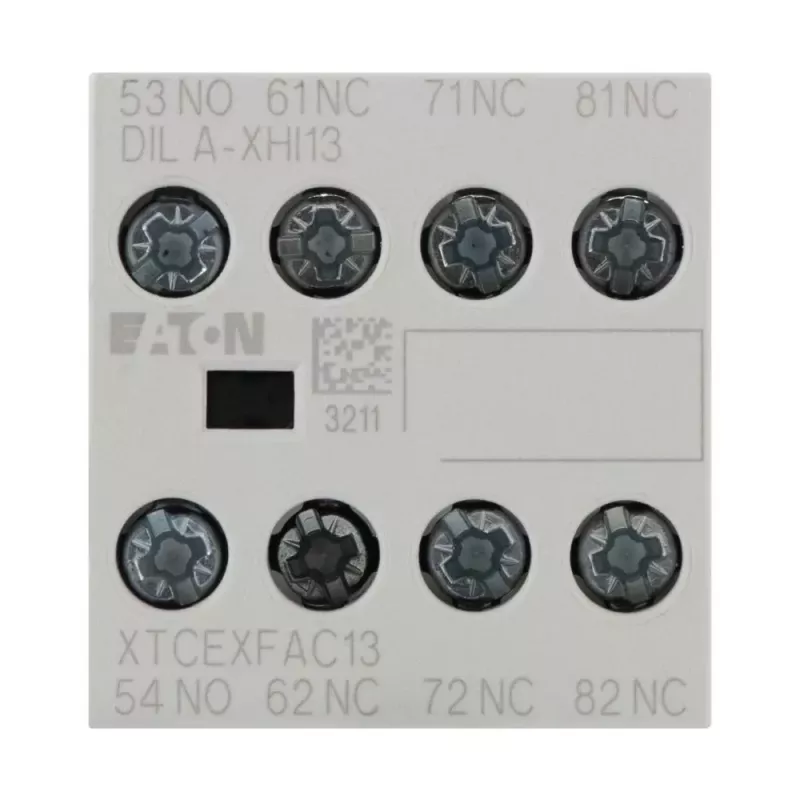

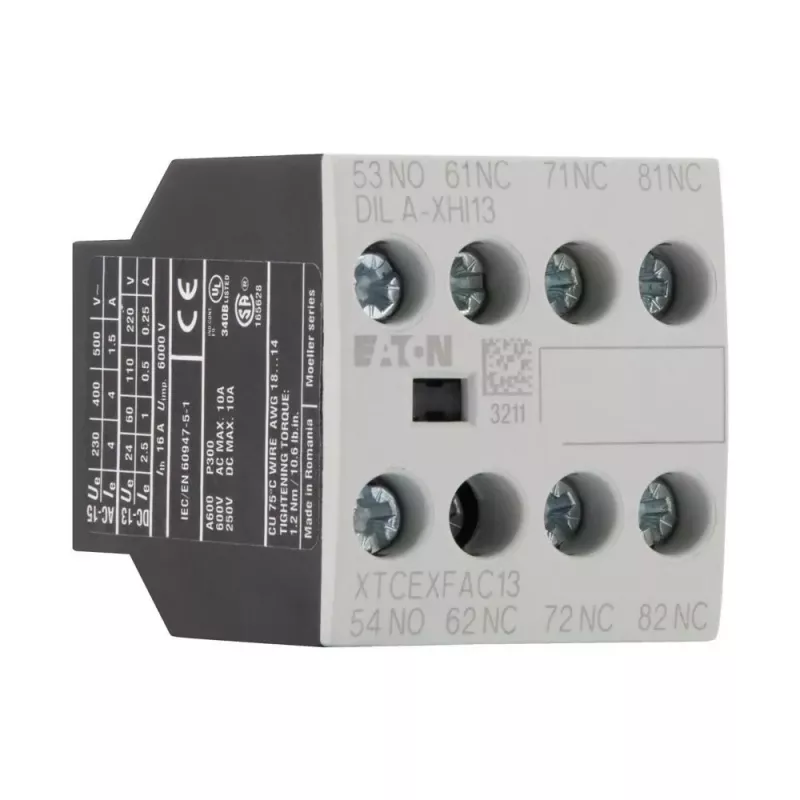

Eaton DILA-XHI13 pagalbinis kontaktų blokas, 4 polių, 1NO+3NC, varžtiniai gnybtai, priekinis montavimas, skirta DILM7-DILM38 kontaktoriams, juodas/baltas 276425

Kai valdymo grandinėje pritrūksta pagalbinių kontaktų, o skydo vietos – nedaug, Eaton DILA-XHI13 blokas išsprendžia abi problemas vienu metu. Jis tvirtinamas priekyje prie DILM7–DILM38 kontaktorų ir iš karto prideda keturis kontaktus: vieną normaliai atvirą (NO) ir tris normaliai uždarus (NC). Papildomo modulio montavimas nereikalauja nei papildomo korpuso, nei papildomos vietos ant DIN bėgelio.

Kodėl verta rinktis

• 4 kontaktai viename bloke: 1 NO + 3 NC – mažiau atskirų komponentų, mažiau sujungimų.
• Priekinis montavimas tiesiai ant suderinamo Eaton kontaktoriaus – greitas ir patikimas sprendimas.
• Varžtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidininkus nuo 0,75 iki 2,5 mm².
• Ilgaamžiškumas: 10 mln. mechaninių ir 1 mln. elektrinių perjungimų (AC-15) – tinka intensyviam darbui.
• Juodas/baltas korpusas aiškiai atskiria kontaktų tipus, todėl mažėja klaidos rizika.

Kam tinka

Šis pagalbinis kontaktų blokas skirtas inžinieriams, automatizavimo specialistams ir techninės priežiūros komandoms, kurios projektuoja ar atnaujina valdymo skydus. Jis pravers, kai reikia papildomų signalų, blokavimo grandinių ar valdymo logikos, o naudojami Eaton DILM7–DILM38 kontaktoriai. Tinka tiek naujiems projektams, tiek esamų sistemų plėtrai.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 normaliai atviras (NO) + 3 normaliai uždari (NC)
• Montavimo tipas: priekinis
• Jungimo tipas: varžtiniai gnybtai
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 6 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Darbinės temperatūros diapazonas: nuo -25 iki 60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki 80 °C
• Apsaugos laipsnis: IP20
• Suderinamumas: DILM7–DILM38 kontaktoriai
• Gnybtų talpa (vienagysliai): 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Gnybtų talpa (daugiagysliai): 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Mechaninis ilgaamžiškumas: 10 x 10^6 perjungimų
• Elektrinis ilgaamžiškumas (AC-15): 1 x 10^6 perjungimų
• Standartai: IEC/EN 60947-5-1, VDE 0660
• Spalva: juoda / balta
• Polių skaičius: 4
• Serija: DILA

Naudojimas

Blokas užmaunamas ant priekinės kontaktoriaus dalies ir užfiksuojamas. Varžtinius gnybtus priveržkite rekomenduojamu momentu, kad užtikrintumėte patikimą kontaktą. Prieš įjungdami maitinimą, patikrinkite, ar kontaktų tipai atitinka jūsų valdymo schemą: NO kontaktas naudojamas signalui ar savaiminiam užsiblokavimui, NC – blokavimui arba būsenos kontrolei.

Praktinės pastabos

Montuodami DILA-XHI13, atkreipkite dėmesį į kontaktų išdėstymą – juodas/baltas žymėjimas padeda greitai atskirti NO ir NC. Jei kontaktorių grandinėje naudojate kelis pagalbinius blokus, laikykitės gamintojo nurodytos tvirtinimo tvarkos, kad išvengtumėte mechaninių trukdžių. Reguliariai tikrinkite gnybtų priveržimą – tai paprasta, bet efektyvi prevencija nuo atsipalaidavusių jungčių.
