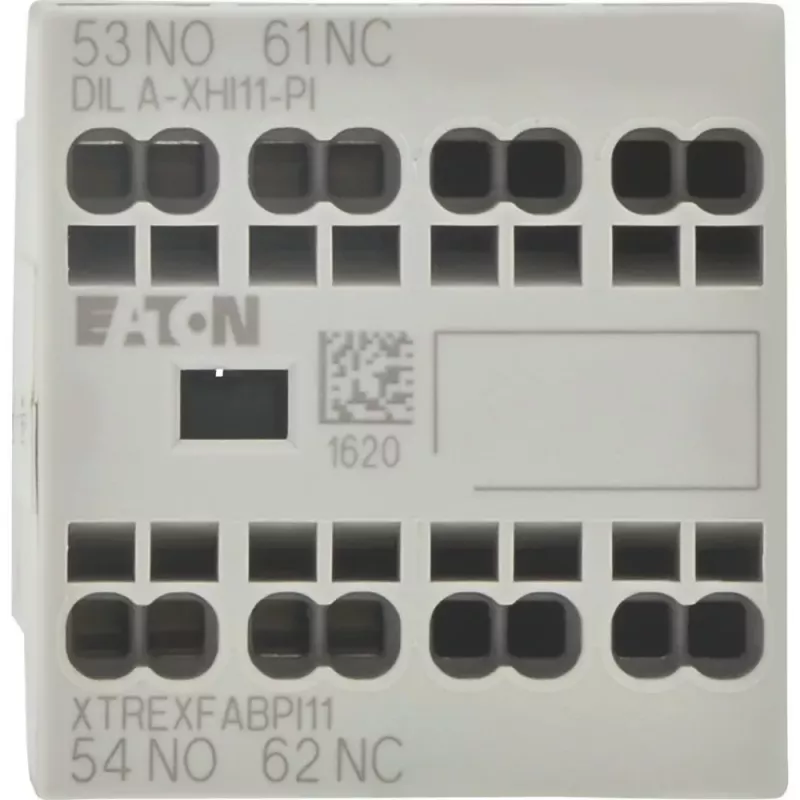

Eaton DILA-XHI11-PI pagalbinis kontaktų blokas, 1NO+1NC, push-in gnybtai, DILM7-DILM38 kontaktoriams 199314

Valdymo grandinėse, kuriose kiekviena papildoma kontaktų pora praplečia automatikos galimybes, Eaton DILA-XHI11-PI pagalbinis kontaktų blokas tampa natūraliu sprendimu. Jis tvirtinamas prie DILM serijos kontaktorių priekio ir suteikia 1NO+1NC kontaktus signalizacijai, blokavimui ar būsenos grįžtamajam ryšiui. Push-in gnybtai leidžia prijungti laidininkus be įrankių – tai pastebimai sutrumpina surinkimo laiką ir sumažina klaidų tikimybę.

Kodėl verta rinktis

• Push-in technologija užtikrina patikimą, vibracijai atsparų kontaktą net ir intensyvaus darbo sąlygomis.
• Kompaktiškas korpusas integruojamas tiesiai į DILM7–DILM38 kontaktorių priekį, nereikia papildomų tvirtinimo elementų.
• 1NO+1NC konfigūracija praplečia valdymo funkcijas nekeičiant pagrindinės grandinės.
• Ilgaamžiškumas ir stabilūs parametrai mažina techninės priežiūros poreikį.

Kam tinka

• Pramoninės automatikos signalizacijos ir valdymo grandinėms
• Variklių starterių blokavimui ir būsenos grįžtamajam ryšiui
• Naudojimui su Eaton DILM7–DILM38 kontraktoriais

Pagrindiniai duomenys

• Kontaktų konfigūracija: 1NO + 1NC
• Vardinė darbinė srovė: 4 A esant AC-15 230 V, 1 A esant DC-13 220 V
• Vardinė izoliacijos įtampa: 690 V
• Prijungimo galimybės: 0,75–2,5 mm² vienagysliai arba daugiagysliai laidininkai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C

Kaip naudoti

Blokas užmaunamas ant kontaktoriaus priekinės dalies ir fiksuojamas. Push-in gnybtuose laidininkai įkišami iki galo – jokių varžtų, jokių papildomų įrankių. Rekomenduojama naudoti 0,75–2,5 mm² laidus, atitinkančius vardinius parametrus. Prieš įjungiant patikrinkite, ar kontaktai tvirtai laikosi ir ar grandinė atitinka projektinius reikalavimus.

Užsakydami kartu su DILM kontaktoriumi gausite suderintą sprendimą. Atkreipkite dėmesį į gnybtų suveržimo momentą ir laidininkų skerspjūvį – tai garantuos ilgalaikį ir saugų veikimą.
