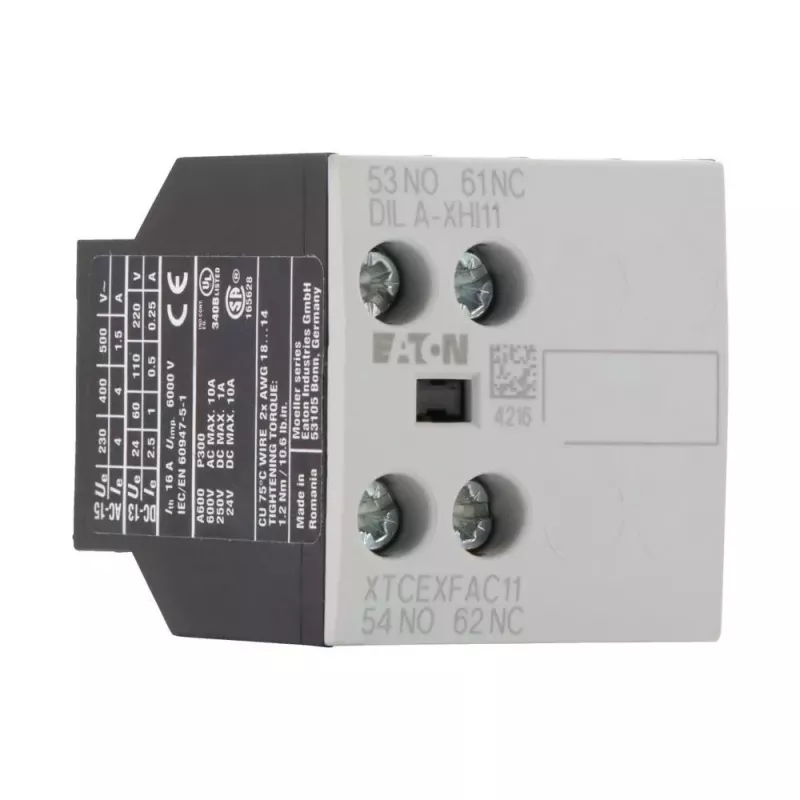

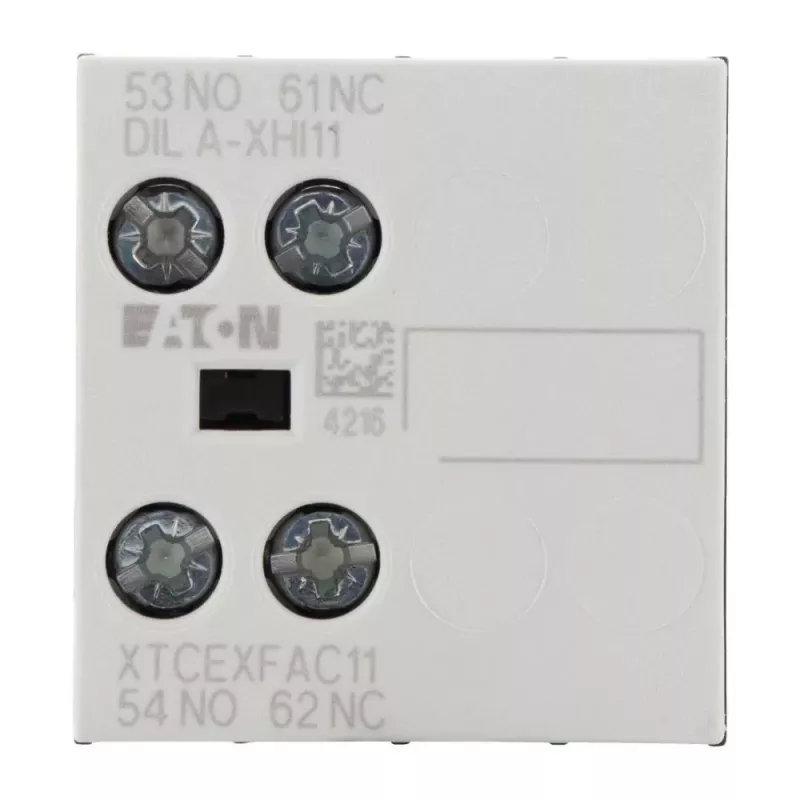

Eaton DILA-XHI11 pagalbinis kontaktų blokas - 1NO+1NC, varžtiniai gnybtai, priekinis montavimas, 690V 276421

Kai reikia patikimai perduoti valdymo signalą pramoninėje grandinėje, kiekvienas kontaktas turi veikti be priekaištų. Eaton DILA-XHI11 pagalbinis kontaktų blokas su 690 V izoliacijos įtampa ir 6 kV impulsų atsparumu užtikrina stabilų perjungimą net ir reikliose aplinkose. Šis priekinio montavimo blokas prideda po vieną normaliai atvirą (NO) ir vieną normaliai uždarą (NC) kontaktą prie suderinamų Eaton DILM serijos kontaktorų (DILM7–DILM38).

Privalumai, svarbūs profesionalams

• Aukšti elektriniai parametrai: 690 V izoliacijos įtampa ir 6 kV impulsų atsparumas leidžia naudoti sudėtingose valdymo sistemose.
• Greitas montavimas: priekinis montavimas leidžia sumontuoti bloką nenuimant kontaktorės nuo DIN bėgelio.
• Lankstumas: 1 NO + 1 NC kontaktų kombinacija praplečia valdymo logikos galimybes.
• Patikimos jungtys: varžtiniai gnybtai užtikrina atsparią vibracijai ir ilgaamžę laidų jungtį.
• Plačios darbinės temperatūros: nuo -25 iki 60 °C – tinka įvairioms pramoninėms sąlygoms.

Kam skirtas

Šis pagalbinis kontaktų blokas skirtas elektrikams, automatizavimo inžinieriams ir skydų surinkėjams, kurie naudoja Eaton DILM serijos kontaktorius. Jis idealiai tinka, kai reikia papildomų signalinių kontaktų valdymo grandinėse, pavyzdžiui, variklių valdymui, šviesos signalizacijai ar blokavimo schemoms.

Techninė specifikacija

• Kontaktų konfigūracija: 1 NO + 1 NC
• Polių skaičius: 2
• Montavimas: priekinis
• Gnybtų tipas: varžtiniai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė AC-15 prie 230 V: 4 A
• Nominali darbinė srovė AC-15 prie 400 V: 3 A
• Nominali darbinė srovė DC-13 prie 220 V: 1 A
• Darbinė temperatūra: -25 … 60 °C
• Sandėliavimo temperatūra: -40 … 80 °C
• Spalva: juoda / balta
• Suderinamumas: Eaton DILM kontaktorės (DILM7–DILM38)
• Gamintojo kodas: 276421

Naudojimas

Blokas tvirtinamas prie kontaktorės priekinės dalies. Prieš montavimą įsitikinkite, kad kontaktoriaus modelis priklauso DILM7–DILM38 serijai. Prijunkite laidus prie varžtinių gnybtų pagal schemą: NO kontaktas paprastai naudojamas signalui perduoti, kai kontaktoriaus ritė yra įjungta, o NC – kai išjungta. Rekomenduojama naudoti tinkamo skerspjūvio laidus ir priveržti gnybtus reikiamu sukimo momentu.

Mūsų verdiktas

Patikimas ir universalus pagalbinis kontaktų blokas, puikiai integruojamas su Eaton DILM kontaktorėmis. Aukšti elektriniai parametrai ir paprastas priekinis montavimas pagreitina skydų surinkimą ir sumažina techninės priežiūros laiką.
