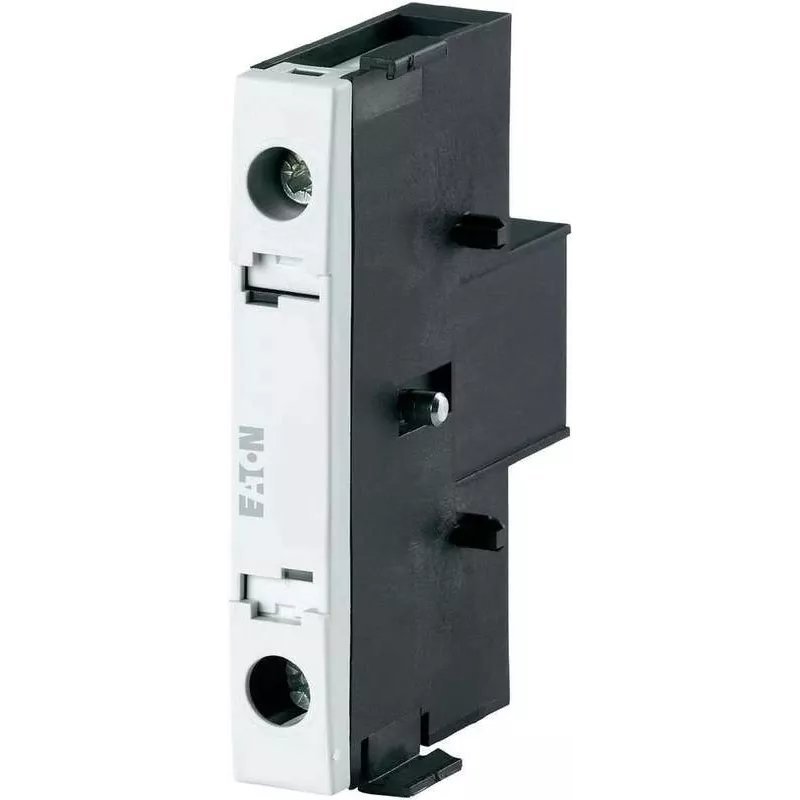

Eaton DILA-XHI01-S pagalbinis kontaktų blokas, 1 NC, priekinis montavimas, varžtiniai gnybtai 115949

Kai valdymo grandinėse reikia patikimo signalo perjungimo, Eaton DILA-XHI01-S pagalbinis kontaktų blokas užtikrina stabilų darbą net ir sudėtingomis sąlygomis. Šis vienpolis blokas su vienu normaliai uždaru (NC) kontaktu yra skirtas naudoti su Eaton DILM kontaktais ir DILA pagalbinėmis relėmis, todėl puikiai tinka pramonės automatizavimo sprendimams.

Kodėl verta rinktis

• Didelė perjungimo galia: 6 A esant 230 V AC (AC-15) ir 1 A esant 220 V DC (DC-13).
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C.
• Ilgas mechaninis tarnavimo laikas – 10 milijonų operacijų.
• Vardinė izoliacijos įtampa 690 V AC, impulsų atsparumas 6 kV.

Techniniai duomenys

• Kontakto konfigūracija: 1 NC (normaliai uždaras).
• Montavimas: priekinis.
• Gnybtų tipas: varžtiniai.
• Vardinė darbinė įtampa: iki 690 V AC / 220 V DC.
• Vardinė izoliacijos įtampa: 690 V AC.
• Vardinė impulsų atsparumo įtampa: 6 kV.
• Vardinė darbinė srovė (AC-15, 230 V): 6 A.
• Vardinė darbinė srovė (AC-15, 400 V): 3 A.
• Vardinė darbinė srovė (DC-13, 220 V): 1 A.
• Apsaugos laipsnis: IP20.
• Standartai: IEC/EN 60947-5-1, VDE 0660.
• Suderinamumas: Eaton DILM kontaktoriai, DILA pagalbinės relės.
• Polių skaičius: 1.
• Darbinė temperatūra: -25 iki +60 °C.
• Sandėliavimo temperatūra: -40 iki +80 °C.
• Elektrinis tarnavimo laikas (AC-15): 1,5 x 10^6 operacijų.
• Mechaninis tarnavimo laikas: 10 x 10^6 operacijų.

Kam tinka

Šis pagalbinis kontaktų blokas rekomenduojamas inžinieriams ir technikams, projektuojantiems ar prižiūrintiems valdymo pultus, variklių valdymo sistemas, signalizacijos grandines. Jis idealiai tinka ten, kur reikalingas patikimas normaliai uždaras kontaktas, pavyzdžiui, avarinio sustabdymo grandinėse arba būsenos signalizacijoje.

Kaip naudoti

Blokas montuojamas priekinėje kontaktoriaus ar relės pusėje, tvirtinamas varžtais. Prijungimas atliekamas varžtiniais gnybtais, užtikrinant patikimą elektros kontaktą. Prieš montuodami įsitikinkite, kad įtampa atitinka vardinius parametrus, o laidininkų skerspjūvis atitinka gnybtų reikalavimus.

Patarimas: reguliariai tikrinkite varžtinių gnybtų priveržimą – tai padės išvengti kontaktų perkaitimo ir prailgins įrenginio tarnavimo laiką. Montuodami laikykitės vietinių elektros saugos taisyklių.
