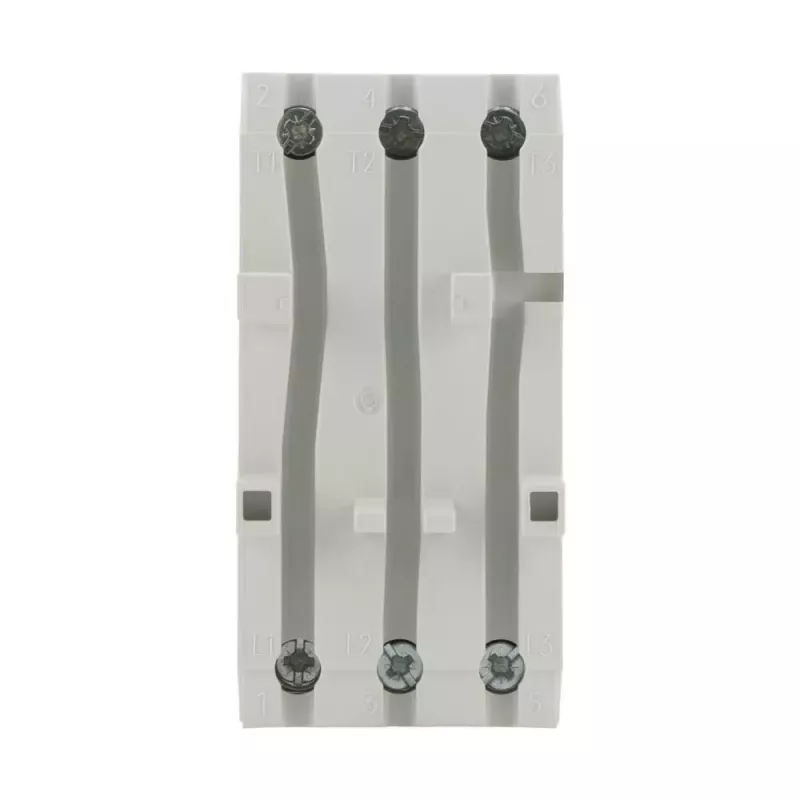

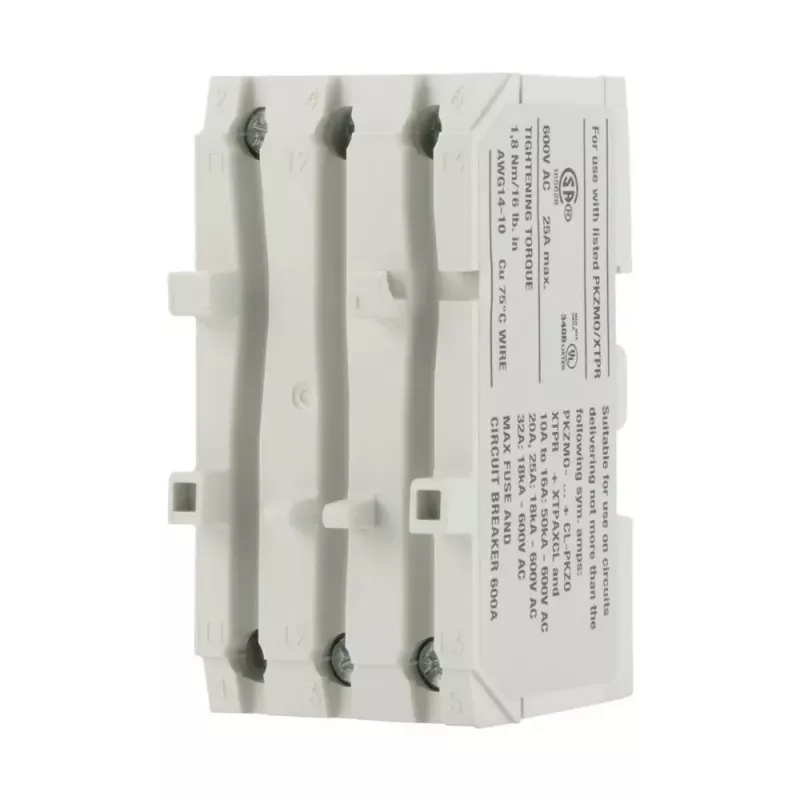

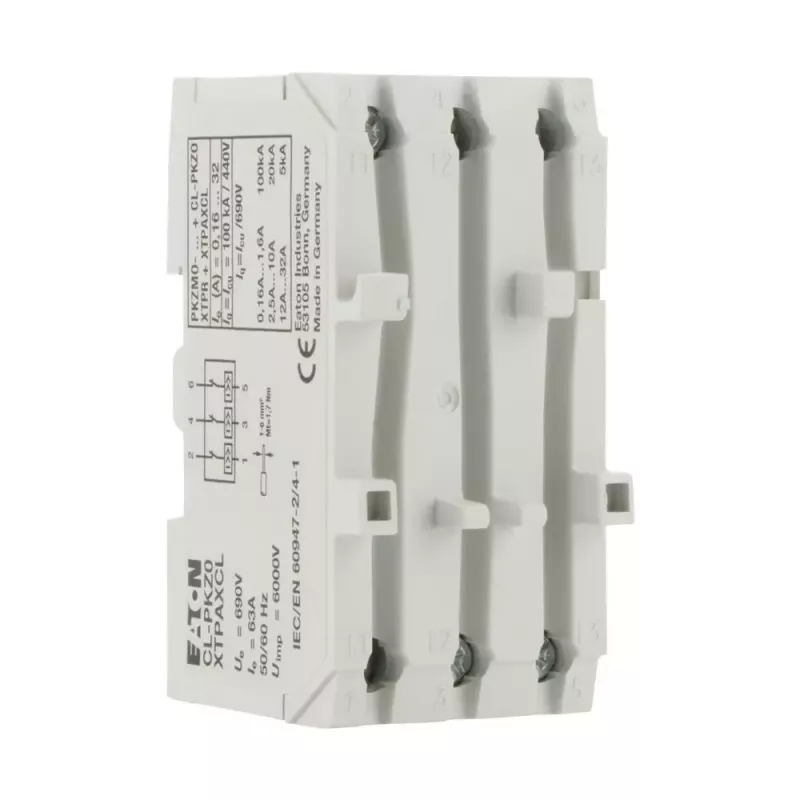

Eaton CL-PKZ0 srovės ribotuvas 690 V AC 63 A

Eaton CL-PKZ0 – tai priekinėje pusėje prie PKZ0 variklio apsaugos automatinių jungiklių tvirtinamas srovės ribotuvas, kurio paskirtis – padidinti trumpojo jungimo pertraukimo gebą. Ten, kur trifazėse sistemose iki 690 V AC trumpojo jungimo srovės gali viršyti įprastus PKZ0 serijos jungiklių parametrus, šis priedas leidžia grandinę atjungti saugiai, nekeičiant visos apsaugos konfigūracijos.

Kodėl verta rinktis

• Padidina PKZ0 variklio apsaugos automatinių jungiklių trumpojo jungimo pertraukimo gebą
• Skirta trifazėms sistemoms, kurių įtampa siekia 690 V AC
• Nominali darbinė srovė – 63 A
• Tvirtinama priekinėje pusėje tiesiai ant PKZ0 jungiklio
• Darbinė aplinkos temperatūra nuo -25 iki +55 °C

Kam tinka

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kurie pramoninėse variklių valdymo ir apsaugos schemose naudoja Eaton PKZ0 serijos automatinius jungiklius. Sprendimas aktualus ten, kur reikia išlaikyti kompaktišką skydo konstrukciją, bet užtikrinti didesnę atjungimo gebą esant didelėms trumpojo jungimo srovėms.

Techniniai duomenys

• Gaminio tipas: srovės ribotuvas
• Suderinamumas: Eaton PKZ0 variklio apsaugos automatiniai jungikliai
• Nominali darbinė įtampa: 690 V AC
• Nominali darbinė srovė: 63 A
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis: IP20 (sumontuoto gnybtų srityje)
• Gnybtų tipas: PKZ0 jungiklio sraigtiniai gnybtai
• Paskirtis: pramoninis variklių valdymas ir apsauga

Naudojimas

Ribotuvas montuojamas tiesiai ant PKZ0 jungiklio priekinės dalies, taip padidinant jo trumpojo jungimo pertraukimo gebą. Prieš montavimą įsitikinkite, kad sistemos įtampa neviršija 690 V AC, o grandinės srovė neviršija 63 A. Sumontavus rekomenduojama patikrinti gnybtų priveržimą ir atlikti įprastinius paleidimo bandymus.

Patarimas: jei skydas projektuojamas su PKZ0 jungikliais, srovės ribotuvą numatykite jau projektavimo etape – vėliau jį įmontuoti paprasčiau nei perprojektuoti visą apsaugos grandinę. Laikykitės gamintojo nurodytų priveržimo momentų ir reguliariai tikrinkite kontaktų būklę, ypač ten, kur aplinkos temperatūra artėja prie +55 °C ribos.
