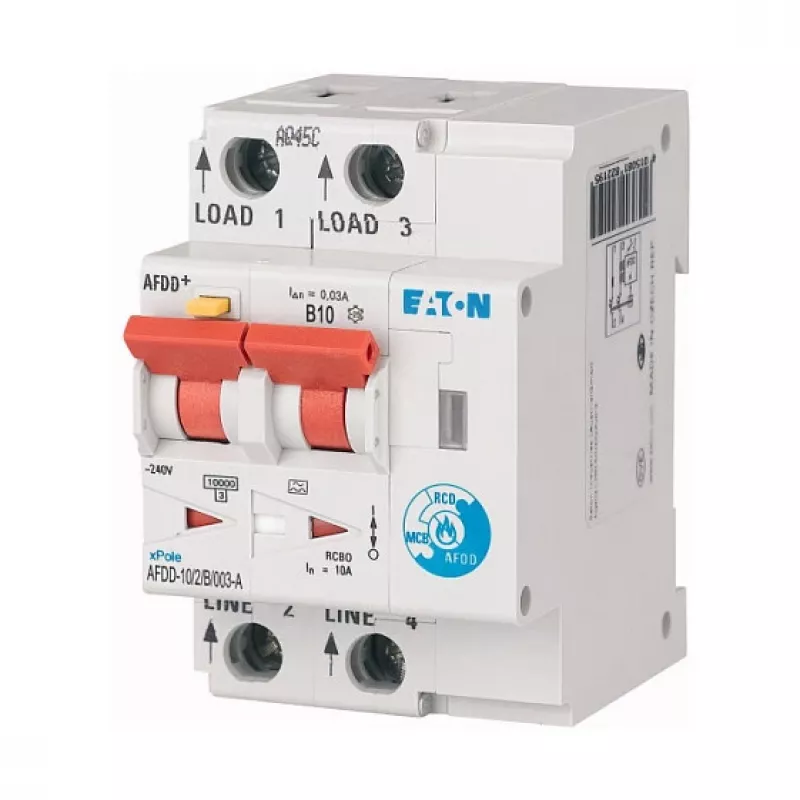

Eaton AFDD-10/2/B/003-A Lankinio gedimo aptikimo įrenginys su RCBO, 2 polių, 10 A, 30 mA, A tipo, 230 V, 6 kA, DIN bėgelis, 2 moduliai

Elektros instaliacijos projektuotojams ir rangovams, ieškantiems kompaktiško sprendimo gaisrinei apsaugai, Eaton AFDD-10/2/B/003-A yra praktiškas pasirinkimas. Šis įrenginys sujungia lankinio gedimo aptikimą (AFDD), liekamosios srovės apsaugą (RCD) ir viršsrovių apsaugą (MCB) į vieną 2 modulių pločio korpusą, tinkamą montuoti ant DIN bėgelio.

Kam jis skirtas

Šis įrenginys skirtas galutinėms grandinėms gyvenamosiose ir komercinėse patalpose, kuriose svarbi apsauga nuo elektros gaisrų, ypač ten, kur yra senų arba pažeistų kabelių, laisvų jungčių arba ilgalaikės apkrovos. Jis atitinka IEC/EN 62606 ir IEC/EN 61009-1 standartus, todėl tinka profesionaliam montavimui skirstomuosiuose skydeliuose.

Pagrindiniai privalumai

• Integruota AFDD, RCD ir MCB funkcijos viename įrenginyje – mažiau vietos ir paprastesnis montavimas
• Aptinka nuoseklius, lygiagrečius ir įžeminimo lankinius gedimus, užtikrindamas išsamią apsaugą
• LED būsenos indikatorius leidžia greitai nustatyti gedimo priežastį
• 2 modulių plotis taupo vietą skirstomajame skydelyje
• Gnybtų talpa iki 25 mm² – lankstus laidų prijungimas

Techniniai duomenys

• Įrenginio tipas: AFDD su RCBO
• Polių skaičius: 2
• Vardinė srovė (In): 10 A
• Atjungimo charakteristika: B
• Vardinė liekamoji srovė (IΔn): 30 mA
• Liekamosios srovės tipas: A
• Vardinė įtampa (Ue): 230 V AC
• Vardinis dažnis: 50 Hz
• Trumpojo jungimo išjungimo galia (Icn): 6 kA
• Montavimas: DIN bėgelis
• Modulių plotis: 2 moduliai
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis sumontavus)
• Gnybtų talpa: 1–25 mm² (vientisas/su vytomis)
• Standartai: IEC/EN 62606, IEC/EN 61009-1
• Darbinė temperatūra: nuo -25°C iki +40°C
• Serija: xPole

Naudojimas

Įrenginys montuojamas ant DIN bėgelio skirstomajame skydelyje. Sujunkite fazinį ir neutralų laidus prie atitinkamų gnybtų, užtikrindami tinkamą priveržimą. Po montavimo patikrinkite LED indikatorių – jis parodys įrenginio būseną. Reguliariai tikrinkite įrenginį paspausdami testavimo mygtuką (jei yra), kad įsitikintumėte, jog apsauga veikia tinkamai.

Patarimas: naudokite šį įrenginį grandinėse, kuriose yra ilgų kabelių ruožų arba senų instaliacijų – tai padės išvengti gaisrų, kylančių dėl lankinių gedimų, kurių neaptinka įprasti automatiniai jungikliai.
