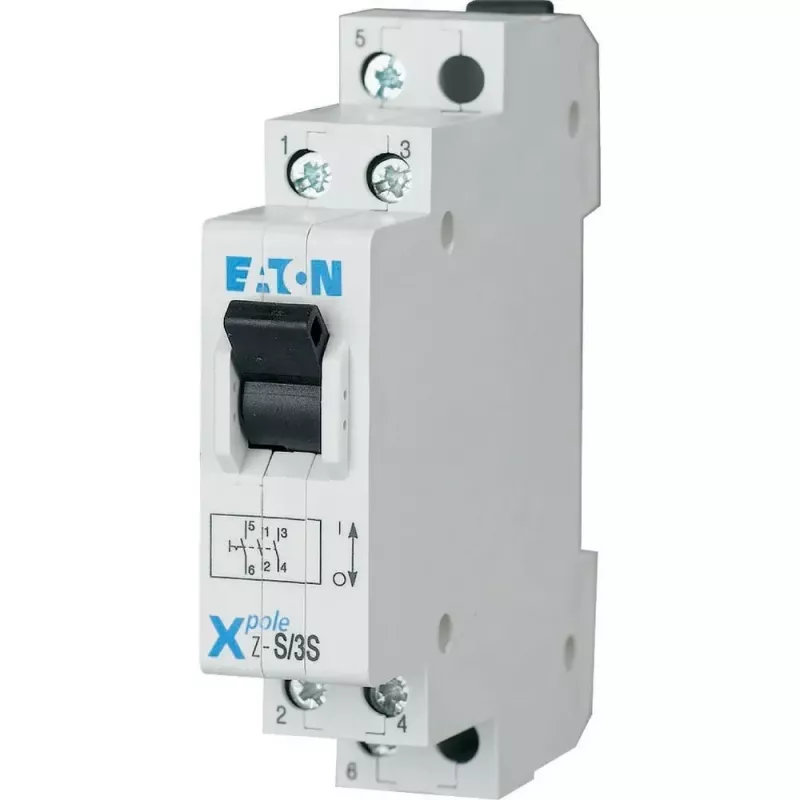

Eaton 248334 valdymo jungiklis 16A 3 polių 1TE 230/400V

Eaton 248334 – tai 3 polių valdymo jungiklis, kurio 16 A nominalioji srovė ir 230/400 V AC darbinė įtampa leidžia patikimai perjungti grandines pramonės bei pastatų automatizavimo sistemose. Jo kompaktiškas 1 TE (18 mm) plotis užima mažai vietos DIN bėgelyje, o mechaninis atsparumas viršija 100 000 perjungimų.

Kodėl verta rinktis

• 3 polių perjungimas su 16 A nominaliąja srove
• Itin kompaktiškas 1 TE (18 mm) korpusas – taupo vietą skydelyje
• Ilgas mechaninis tarnavimo laikas – daugiau kaip 100 000 operacijų
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +50 °C
• Priekinė apsauga IP40, gnybtai IP20

Techninė specifikacija

• Nominalioji darbinė įtampa: 230/400 V AC
• Nominalioji izoliacijos įtampa: 440 V AC
• Polių skaičius: 3
• Normaliai atvirų kontaktų skaičius: 3
• Normaliai uždarų kontaktų skaičius: 0
• Modulio plotis: 1 TE (18 mm)
• Montavimas: DIN bėgelis (EN 60715)
• Prijungimas: varžtiniai gnybtai
• Gnybtų talpa kietiems laidininkams: 1,5–10 mm²
• Gnybtų talpa lankstiems laidininkams: 1,5–6 mm²
• Elektrinis tarnavimo laikas: daugiau kaip 10 000 operacijų
• Mechaninis tarnavimo laikas: daugiau kaip 100 000 operacijų
• Apsaugos laipsnis: IP20 gnybtai, IP40 priekis
• Darbinė temperatūra: nuo -25 °C iki +50 °C
• Atitinka standartą: IEC/EN 60669-1

Kam tinka

Šis valdymo jungiklis skirtas elektrikams, pramonės įmonių techniniam personalui ir visiems, kurie projektuojia ar prižiūri skydelius su DIN bėgeliu. Jis puikiai tinka ten, kur reikia patikimai įjungti ar išjungti tris grandines iki 16 A – pavyzdžiui, apšvietimo, šildymo ar variklių valdymui. Dėl mažo pločio jis telpa net ir labai tankiai apgyvendintuose skydeliuose.

Naudojimas

Jungiklis montuojamas ant standartinio 35 mm DIN bėgelio (EN 60715). Prie varžtinių gnybtų prijunkite kietus (1,5–10 mm²) arba lanksčius (1,5–6 mm²) laidininkus. Įsitikinkite, kad grandinė yra be įtampos, ir laikykitės vietinių elektros saugos taisyklių. Priekinė dalis atspari dulkių ir vandens purslams pagal IP40, tačiau gnybtai turi IP20 apsaugą, todėl venkite tiesioginio kontakto su vandeniu.

Patarimas: prieš montuodami patikrinkite, ar jungiklio kontaktų skaičius atitinka jūsų schemą (3 normaliai atviri kontaktai). Jei reikia valdyti didesnę srovę, naudokite kontaktorius. Reguliariai patikrinkite varžtinių gnybtų priveržimą – tai prailgins įrenginio tarnavimo laiką.
