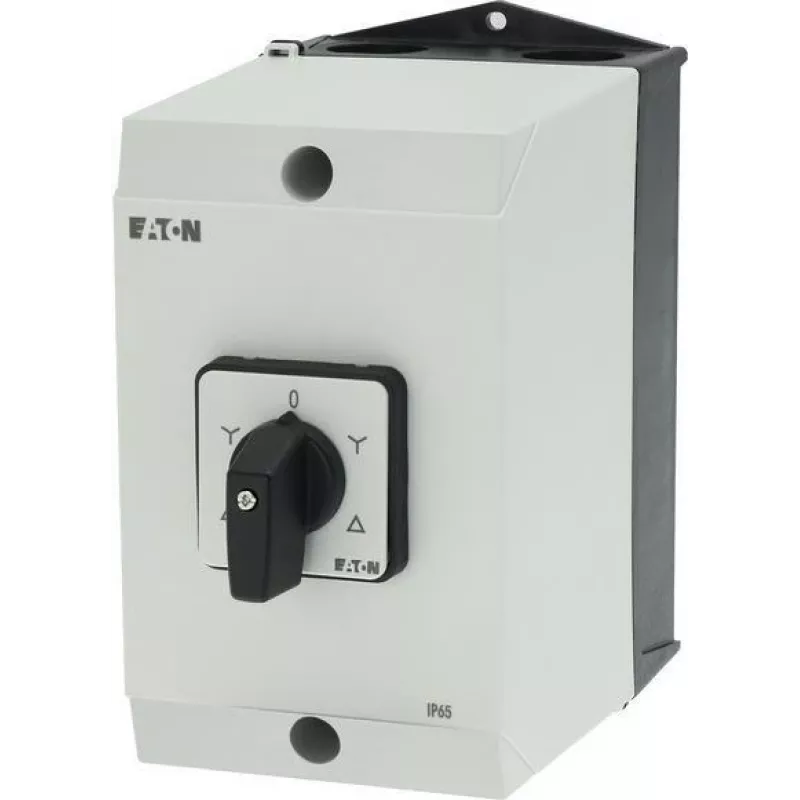

Eaton 207537 3 polių sukamasis jungiklis, 20 A, 690 V, priekinis montavimas, juodas/baltas

Kai reikia patikimai atjungti maitinimą pramoninėse valdymo spintose, sprendimas turi būti aiškus, atsparus ir sertifikuotas. Eaton 207537 sukamasis jungiklis sukonstruotas taip, kad atlaikytų 20 A srovę ir 690 V įtampą, o jo priekinis montavimas bei kompaktiška 48 x 48 mm priekinė plokštė leidžia lengvai integruoti į esamas sistemas.

Kodėl verta rinktis

• Didelė vardinė darbinė srovė – 20 A prie 500 V AC-21A, tinkama pagrindiniam maitinimo atjungimui.
• Vardinė izoliacijos įtampa iki 690 V ir impulsinė 6 kV – atsparumas įtampos šuoliams.
• Priekinė apsauga IP65, gnybtai IP20 – patikima net dulkėse ir drėgmėje.
• Trumpojo jungimo atsparumas 320 A (1 s) – papildoma saugumo garantija.
• Aiškus juodas rankenėlės ir baltos plokštės su ON-OFF žymėjimu dizainas – greitas būsenos nustatymas.

Kam tinka

Šis jungiklis skirtas pramonės įmonių elektrikams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kurie montuoja ar modernizuoja valdymo pultus, mašinų maitinimo grandines ar skirstomuosius įrenginius. Jis puikiai tinka ten, kur reikalingas patikimas dviejų padėčių (ON-OFF) pagrindinis jungiklis su sukimu.

Techninė specifikacija

• Jungiklio tipas: pagrindinis / sukamasis jungiklis
• Funkcija: ON-OFF
• Polių skaičius: 3
• Montavimo tipas: priekinis
• Rankenėlės spalva: juoda
• Priekinės plokštės spalva / žymėjimas: balta su ON-OFF
• Vardinė darbinė srovė (Ie) AC-21A: 20 A prie 500 V
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 320 A (1 s)
• Vardinė sąlyginė trumpojo jungimo srovė: 6 kA
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON, OFF)
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947, VDE 0660
• Sertifikatai: CE, UL, CSA, CCC
• Priekinės plokštės matmenys: 48 x 48 mm

Naudojimo patarimai

Montuodami priekinėje plokštėje, įsitikinkite, kad laidininkai tvirtai įsukti į varžtinius gnybtus, o jungiklis nustatytas į OFF padėtį prieš prijungiant maitinimą. Reguliariai tikrinkite, ar rankenėlė sukimosi metu fiksuoja abi padėtis – taip užtikrinsite ilgaamžiškumą ir saugumą.
