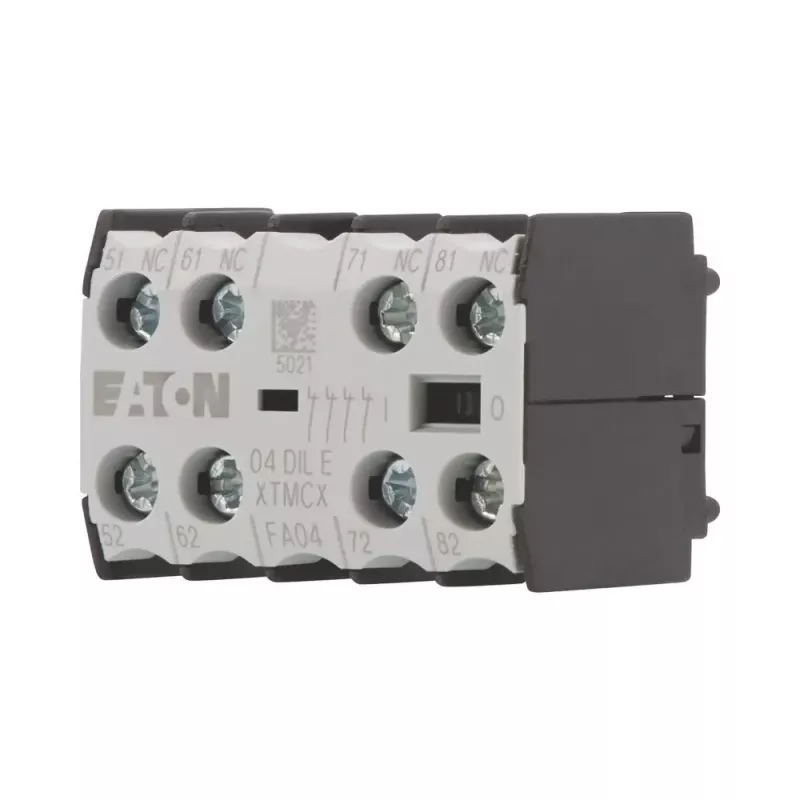

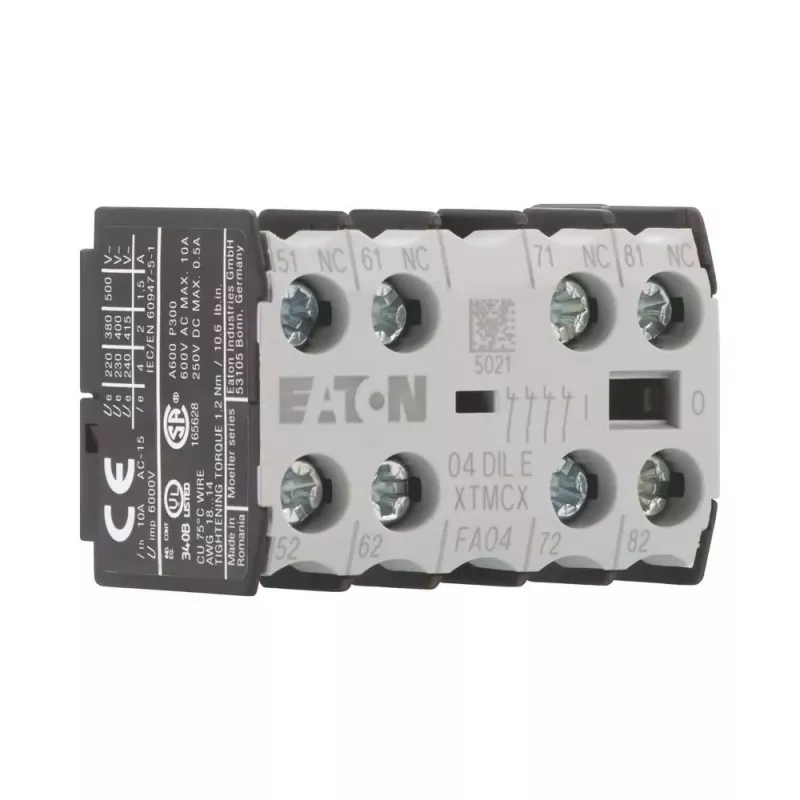

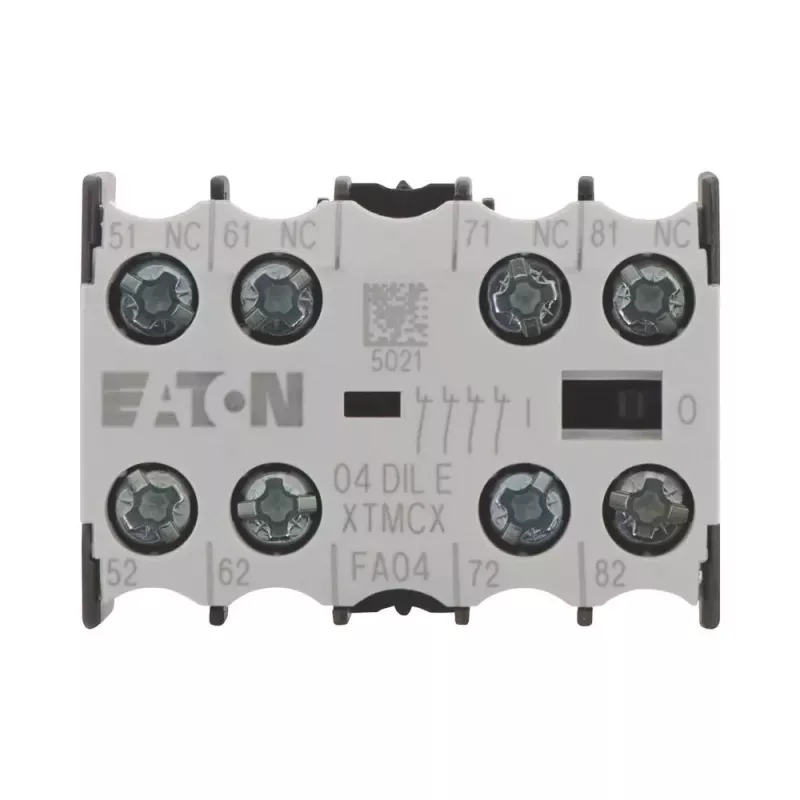

EATON 04DILE pagalbinis kontaktų blokas, 4 NC, priverstinai vedami, priekinio montavimo, DILM7-DILM38 kontaktoriams 010256

Keturi priverstinai vedami NC kontaktai – tai pagrindinė EATON 04DILE pagalbinio kontaktų bloko savybė, užtikrinanti patikimą valdymo grandinės būsenos stebėjimą net ir gedimo atveju. Šis blokas skirtas naudoti su EATON DILM7–DILM38 kontraktoriais, kai reikalingas aukštas saugos lygis.

Privalumai profesionalams

• 4 NC kontaktų konfigūracija – galimybė stebėti iki keturių atskirų grandinių.
• Priverstinai vedami (forcibly guided) kontaktai – patikimas signalas apie pagrindinio kontaktorius būseną.
• Priekinis montavimas tiesiai ant DILM7–DILM38 kontraktorių – paprastas ir greitas įrengimas.
• Varžtiniai gnybtai – saugus ir patvarus laidų prijungimas.
• Kompaktiškas dizainas, IP20 apsaugos laipsnis – tinka pramoniniams valdymo skydams.

Kam skirtas

Šis pagalbinis kontaktų blokas rekomenduojamas automatizavimo inžinieriams, elektros sistemų projektuotojams ir techninės priežiūros specialistams, kurie projektuoja ar modernizuoja valdymo skydus su EATON DILM serijos kontraktoriais. Jis praplečia valdymo grandinės galimybes, leisdamas perduoti papildomus signalus į PLC ar kitus valdymo įrenginius.

Techninės specifikacijos

• Kontaktų konfigūracija: 4 NC
• Kontaktų tipas: priverstinai vedami (forcibly guided)
• Polių skaičius: 4
• Montavimo tipas: priekinis
• Suderinamumas: EATON DILM7–DILM38 kontraktoriai
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (AC-15, 400 V): 3 A
• Nominali darbinė srovė (DC-13, 24 V): 1 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947-5-1
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Produktų serija: DIL E

Naudojimas

Blokas montuojamas tiesiai ant priekinės kontaktorius dalies, nenaudojant papildomų įrankių. Prijungus laidus prie varžtinių gnybtų, kontaktai paruošti darbui. Rekomenduojama periodiškai patikrinti kontaktų būseną ir gnybtų priveržimą, ypač po ilgesnio eksploatavimo laikotarpio.

Pabaigai

EATON 04DILE – patikimas pagalbinis kontaktų blokas, praplečiantis DILM kontraktorių funkcionalumą pramoninėse sistemose. Užtikrina saugų ir stabilų valdymo grandinių darbą.
