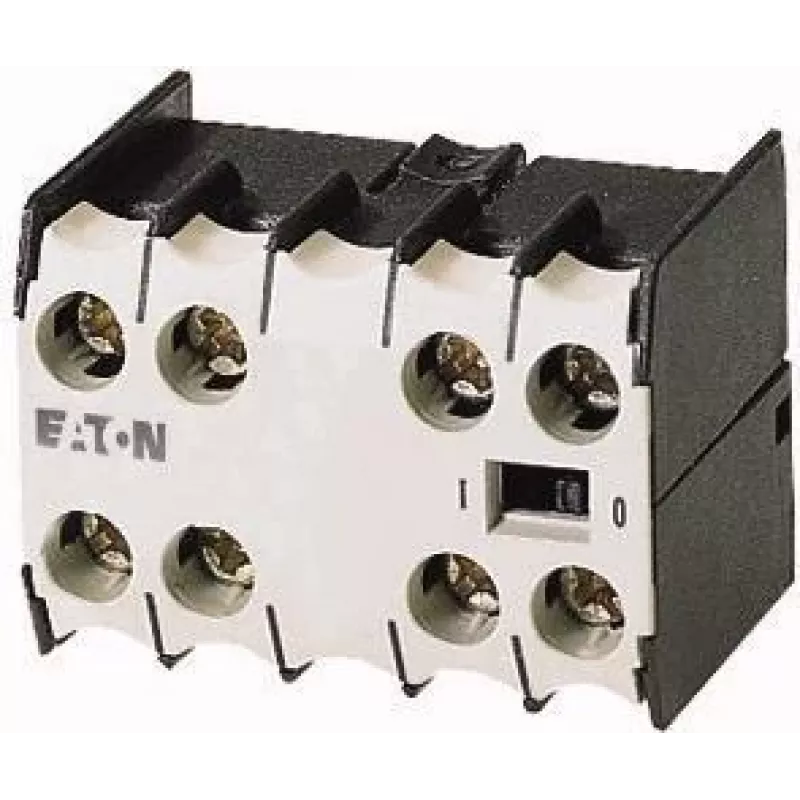

Eaton 02DILE pagalbinis kontaktų blokas, 2NO+2NC, šoninis montavimas, varžtiniai gnybtai, juodas/baltas 010240

Eaton 02DILE pagalbinis kontaktų blokas praplečia Eaton DILM serijos kontaktorių valdymo galimybes, suteikdamas keturis papildomus kontaktus – du normaliai atvirus (NO) ir du normaliai uždarus (NC). Jis tvirtinamas tiesiai prie suderinamo kontaktoriaus šono, užtikrindamas patikimą signalizaciją ir blokavimo funkcijas pramoninėse valdymo grandinėse.

Privalumai

Šoninis montavimas leidžia greitai sumontuoti be papildomų įrankių, taupant laiką skydo surinkimo metu. Varžtiniai gnybtai užtikrina tvirtą, vibracijai atsparų sujungimą. Kompaktiškas dizainas išlaiko nedidelį užimamą plotą, tuo pačiu suteikdamas keturis pagalbinius kontaktus lanksčiam grandinės projektavimui.

Tinka

• Eaton DILM7–DILM38 kontaktorių modeliams
• Valdymo grandinėms, kuriose reikia papildomų NO/NC kontaktų
• Pramoninės automatizavimo ir variklių valdymo sistemoms

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (AC-15, 400 V): 3 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki 50 °C
• Sandėliavimo temperatūros diapazonas: -40 iki 80 °C
• Pagalbinių kontaktų skaičius: 4
• Produktų serija: DILM
• Standartai: IEC/EN 60947-5-1
• Spalva: juoda/balta

Rekomendacijos

Prieš užsakydami patikrinkite suderinamumą su konkrečiu Eaton DILM kontaktoriaus modeliu. Atšiauriose aplinkose apsvarstykite papildomą apsaugą, nes šis blokas turi IP20 apsaugos laipsnį ir yra skirtas naudoti tik uždarose spintose.
