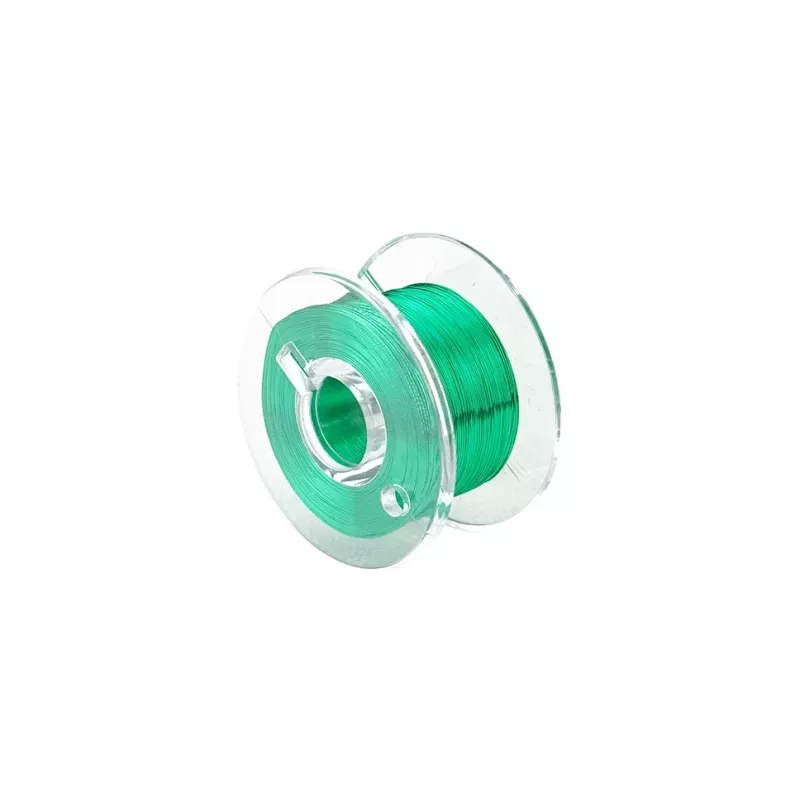

Donau Elektronik LD10-4 emaliuota varinė viela, 0,10 mm išorinis skersmuo, 100 m, poliuretano izoliacija, lituojama, 155°C, AWG 40

Kai reikia apvynioti ritę, suremontuoti transformatorių ar pasigaminti induktorių, tenka ieškoti magnetinės vielos, kuri pasižymėtų tiksliomis matmenimis, patikima izoliacija ir lengvu litavimu. Donau Elektronik LD10-4 emaliuota varinė viela siūlo būtent tai: 100 metrų ritę vientiso elektrolitinio vario su poliuretano emaliu, paruoštą patiems reikliausiems elektronikos projektams.

Kam skirta

Ši viela puikiai tinka mėgėjams, remonto meistrams ir inžinieriams, dirbantiems su varikliais, relėmis, solenoidais, RF ritėmis ir mažais transformatoriais. Jos smulkus 0,10 mm išorinis skersmuo (apie AWG 40) tinka miniatiūrinėms apvijoms, kur svarbus kiekvienas milimetras ir tikslumas.

Pagrindinės savybės

• Didelio grynumo elektrolitinis varis užtikrina puikų laidumą
• Poliuretano emalio izoliacija, lituojama tiesiogiai, nereikia nuimti
• 155 °C temperatūros klasė (F klasė) – patikimas darbas karštoje aplinkoje
• Vieno sluoksnio izoliacija (1 klasė), minimalus dielektrinis stipris 500 V
• Atitinka IEC 60317-20 / DIN EN 60317-20 standartus
• Tiekiama ant patogios ritės, kad nesusipainiotų

Specifikacijos

• Laidininko medžiaga: elektrolitinis varis
• Izoliacijos medžiaga: poliuretano emalis
• Išorinis skersmuo (su izoliacija): 0,10 mm
• Laidininko skersmuo (nuogas varis): 0,08 mm
• Vielos storis: apie AWG 40
• Ilgis: 100 m
• Laidininko skerspjūvio plotas: 0,0050 mm²
• Nuolatinės srovės varža vienam metrui: apie 3,34 Ω/m
• Temperatūros klasė: 155 °C (F klasė)
• Izoliacijos klasė: 1 (vieno sluoksnio)
• Dielektrinis stipris (minimalus): 500 V
• Lituojamumas: lituojama tiesiogiai
• Gijų skaičius: 1 (vientisas)
• Izoliacijos spalva: permatoma / gintarinė
• Pakuotė: ritė

Naudojimo patarimai

Lituodami naudokite ploną antgalį ir vidutinę temperatūrą (350–400 °C), kad nepažeistumėte emalio. Aukšto dažnio grandinėse apvijas darykite kuo tvirtesnes ir tolygesnes, kad sumažintumėte parazitinę talpą. Laikykite ritę sausoje vietoje, kad varis neoksiduotųsi.

Patarimas: prieš lituodami įsitikinkite, kad viela švari ir neriebi. Jei reikia, nuvalykite izoliaciją mechaniškai arba naudokite specialų lituoklį su emalio pašalinimo funkcija. Sandėliuokite ritę originalioje pakuotėje, kad apsaugotumėte nuo drėgmės ir dulkių.
