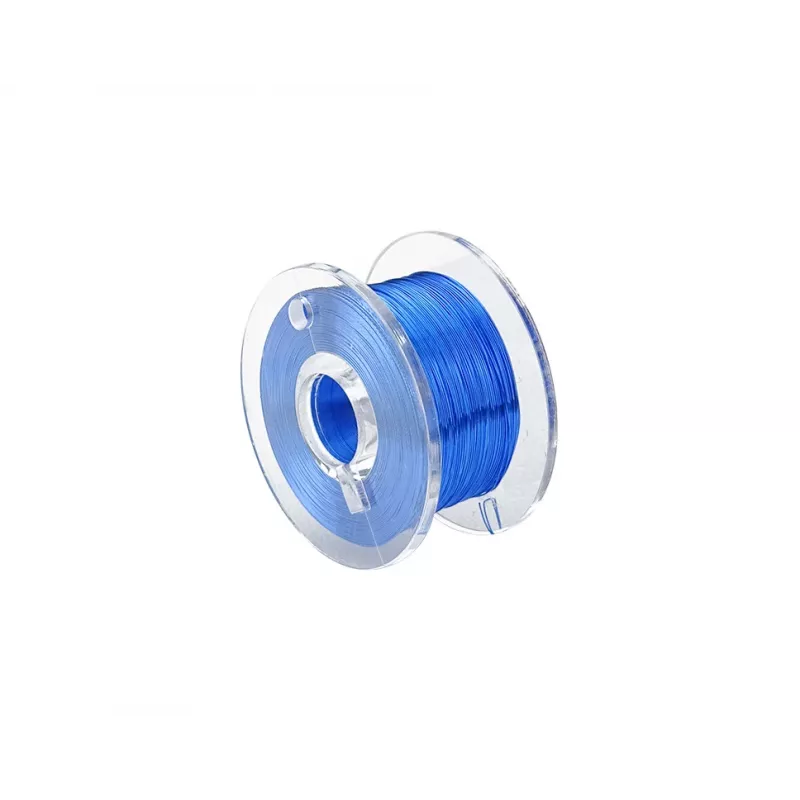

Donau Elektronik emaliuota varinė viela 0,10 mm skersmens, 100 m ritė (LD10-2)

Kai reikia suvynioti induktorių, transformatorių ar variklio ritę, reikalinga plona, bet patikima viela. Donau Elektronik emaliuota varinė viela, kurios išorinis skersmuo 0,10 mm, yra skirta būtent tokiems tiksliai apibrėžtiems elektromagnetiniams komponentams. Ši 100 m ritė leidžia atlikti daugybę bandymų ar nedidelės apimties gamybą nepertraukiant darbo dėl medžiagos trūkumo.

Kodėl verta rinktis

Viela pagaminta iš elektrolitinio vario, o jos izoliacija yra vienasluoksnė emalio danga, atspari iki 155 °C (F šiluminė klasė). Danga yra lituojama, todėl nereikia nuimti izoliacijos prieš lituojant – tai žymiai pagreitina prototipų kūrimą ir remontą. 0,10 mm išorinis skersmuo (įskaitant izoliaciją) atitinka maždaug 0,08 mm pliko laidininko skersmenį, todėl viela tinka ten, kur erdvė labai ribota, bet reikia patikimo laidumo.

Techninė specifikacija

• Nominalus išorinis skersmuo (su izoliacija): 0,10 mm
• Apytikslis laidininko skersmuo (be izoliacijos): 0,08 mm
• Ilgis: 100 m
• Laidininko medžiaga: elektrolitinis varis
• Izoliacija: vienasluoksnė emalio danga, permatoma / rusva
• Šiluminė klasė: F (155 °C)
• Varža esant 20 °C: 3,34 Ω/m
• Vientisas laidininkas, vienagyslė
• Lituojama izoliacija
• Tiekiama ant ritės

Kam tinka

• Mažų transformatorių ir droselių vyniojimas
• Elektros variklių ir generatorių remontas ar konstravimas
• Induktorių RF grandinėms ar filtrams gamyba
• Relių, solenoidų ir elektromagnetų konstrukcija
• Mokomieji projektai ir elektronikos mėgėjų darbai

Naudojimo patarimai

Viela atitinka IEC 60317 standartą, taikomą emaliuotiems apvaliems variniams apvijų laidams. Dėl permatomos / rusvos izoliacijos varis gali šiek tiek matytis – tai normalu. Vyniojant rekomenduojama naudoti ritę, kad viela būtų tiekiama tolygiai ir nesusipainiotų.

Patarimas: prieš pradėdami vynioti, patikrinkite vielos varžą – ji turėtų būti apie 3,34 Ω/m. Sandėliuokite ritę vėsioje, sausoje vietoje, apsaugotą nuo tiesioginių saulės spindulių, kad emalio danga išliktų nepažeista. Lituodami naudokite nedidelę lituoklio temperatūrą, kad neištirptų izoliacija.
