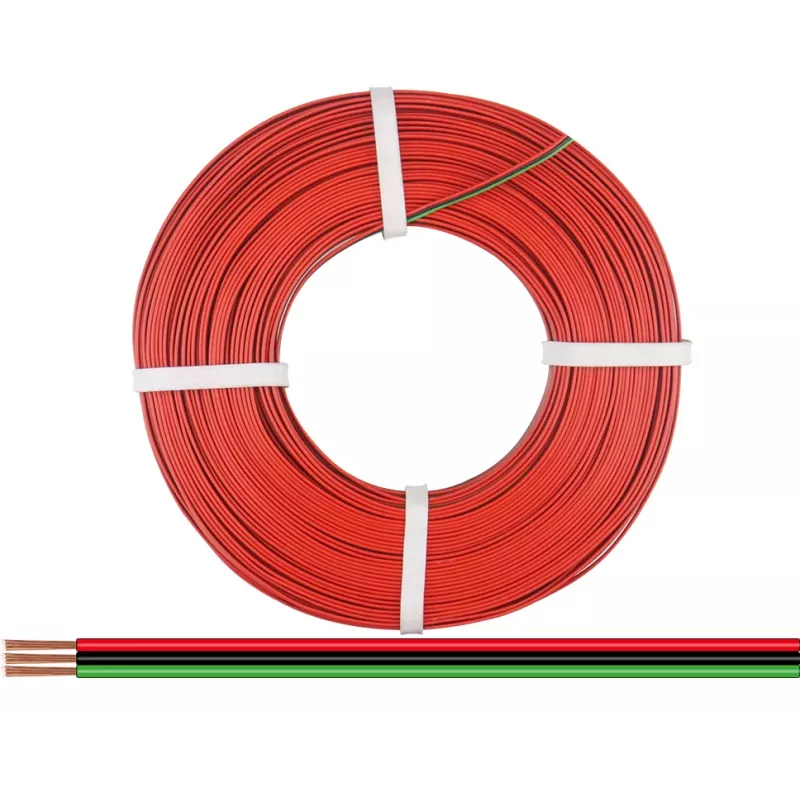

Donau Elektronik 318-014-50 lankstusis laidas 3 x 0,14 mm² raudonos, žalios, juodos spalvos 50 m

Kai reikia greitai ir tvarkingai sujungti elektronikos grandines, spalvomis koduoti laidai sutaupo laiko ir sumažina klaidų riziką. Donau Elektronik 318-014-50 ritė su trimis skirtingų spalvų gyslomis leidžia atskirti signalines ir maitinimo linijas dar prieš litavimą.

Privalumai

Alavuoto vario gyslos užtikrina patikimą litavimą ir atsparumą oksidacijai net ilgai laikant. PVC izoliacija yra lanksti, atspari įprastiems mechaniniams poveikiams ir tinka tiek stacionariems, tiek judantiems sujungimams. Trys atskiros spalvos – raudona, žalia ir juoda – palengvina grandinės identifikavimą ir padeda išvengti poliškumo klaidų.

Kam tinka

• Elektroninių prietaisų vidiniam montavimui
• Modeliavimo ir hobio projektams
• Žemos įtampos signalų ir valdymo grandinėms
• Prototipų laidams, kai reikia lanksčių ir spalvomis atskirtų laidininkų

Pagrindinės specifikacijos

• Laidininkas: alavuotas varis, daugiasluoksnis (lankstusis)
• Skerspjūvis: 0,14 mm² vienai gyslai
• Gyslų skaičius: 3
• Izoliacijos spalvos: raudona, žalia, juoda
• Ilgis: 50 m
• Nominali įtampa: 300 V
• Darbinė temperatūra: nuo -30 °C iki +80 °C
• Išorinis skersmuo: 3,0 mm
• AWG ekvivalentas: 26 AWG

Naudojimas

Nukirpkite reikiamo ilgio atkarpą, nuimkite izoliaciją 26 AWG laidams skirtu įrankiu ir junkite litavimo būdu arba suspaudžiamaisiais antgaliais, skirtais 0,14 mm² laidininkams. Spalvos leidžia lengvai atsekti grandinę tiek surinkimo, tiek derinimo metu.

Patarimas: prieš lituodami nuvalykite gyslas nuo izoliacijos likučių ir naudokite kokybišką lydmetalį – alavuota danga užtikrins patikimą kontaktą. Ritę laikykite sausoje vietoje, kad PVC izoliacija išliktų lanksti.
