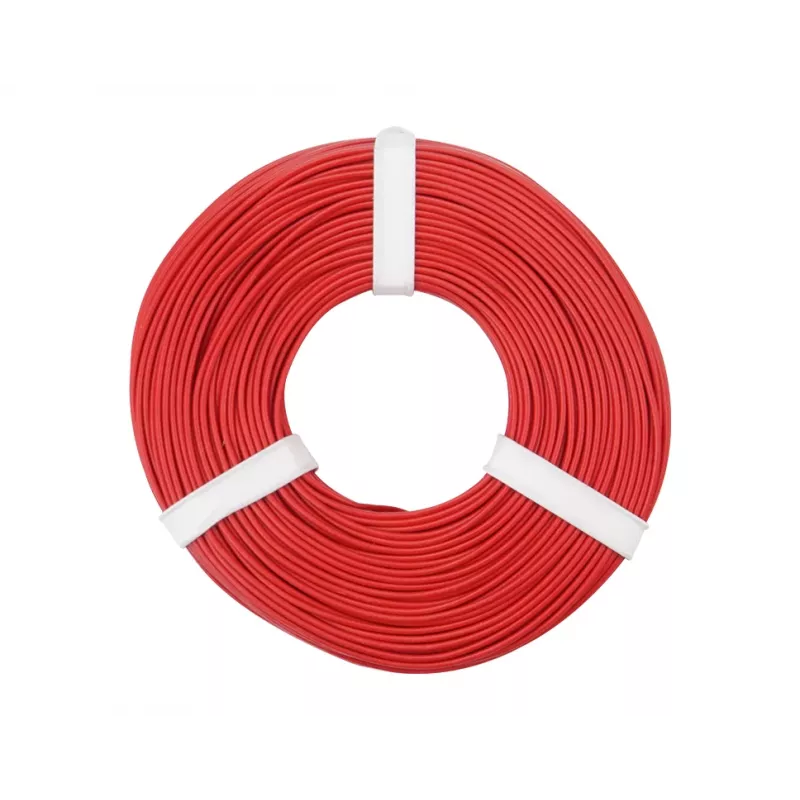

Donau Elektronik 125-050 suvyta montažinė viela 0,25 mm² raudona 50 m

Kai reikia patikimai sujungti elektronikos komponentus, kiekvienas laidininkas turi būti lankstus, atsparus ir užtikrinti stabilią signalo kokybę. Donau Elektronik 125-050 suvyta montažinė viela su 0,25 mm² skerspjūviu ir raudona PVC izoliacija yra būtent tokia: 50 metrų ritė, skirta vidiniam jungimui, prototipų kūrimui ir žemos įtampos grandinėms.

Kam skirta

Ši viela puikiai tinka elektronikos entuziastams, prototipų kūrėjams, remonto technikams ir visiems, dirbantiems su žemos įtampos grandinėmis. Jos smulkiai suvyta konstrukcija leidžia lengvai išvedžioti laidus ankštuose korpusuose, o alavuoto vario gysla apsaugo nuo korozijos ir palengvina litavimą.

Pagrindinės savybės

• Suvyta alavuoto vario gysla, 0,25 mm² (apie AWG 24), 19 gyslų po 0,13 mm – užtikrina išskirtinį lankstumą
• Raudona PVC izoliacija, skirta 300 V įtampai, temperatūrų diapazonas nuo -20°C iki +80°C
• Nominalus išorinis diametras – 1,2 mm, patogu nuimti izoliaciją
• Maža varža – apie 79,2 Ω/km, leidžia praleisti iki 2 A srovę
• Liepsnai atspari izoliacija, atitinkanti UL VW-1 / IEC 60332-1-2
• Atitinka RoHS reikalavimus, tiekiama patogioje 50 m ritėje

Specifikacijos

• Laido tipas: suvyta montažinė viela
• Gyslos medžiaga: alavuotas varis
• Skerspjūvio plotas: 0,25 mm²
• AWG dydis: apie AWG 24
• Gyslų skaičius: 19
• Gyslos skersmuo: 0,13 mm
• Izoliacijos medžiaga: PVC
• Izoliacijos spalva: raudona
• Nominalus išorinis diametras: apie 1,2 mm
• Ilgis: 50 m
• Nominali įtampa: 300 V
• Nominali temperatūra: nuo -20°C iki +80°C
• Gyslos varža: apie 79,2 Ω/km
• Srovės pralaidumas: apie 2 A
• Degumo klasė: UL VW-1 / IEC 60332-1-2
• RoHS atitiktis: taip
• Paskirtis: vidinis jungimas, prototipų kūrimas, žemos įtampos grandinės
• Pakuotė: ritė

Naudojimo patarimai

Kad rezultatas būtų kuo geresnis, nuimkite izoliaciją atsargiai, kad nepažeistumėte smulkių gyslų. Lituokliu dirbkite 350–400°C temperatūroje ir naudokite nedidelį kiekį fliuso – taip užtikrinsite švarius ir patikimus sujungimus. Jei laidą tiesiate vibracijos veikiamoje aplinkoje, pritvirtinkite jį kabliukais ar spaustukais, kad išvengtumėte nuovargio.

Patarimas: prieš lituodami visada patikrinkite, ar viela atitinka jūsų grandinės srovės ir įtampos reikalavimus. Raudona spalva padės lengvai atskirti maitinimo grandinę nuo signalinių laidų.
