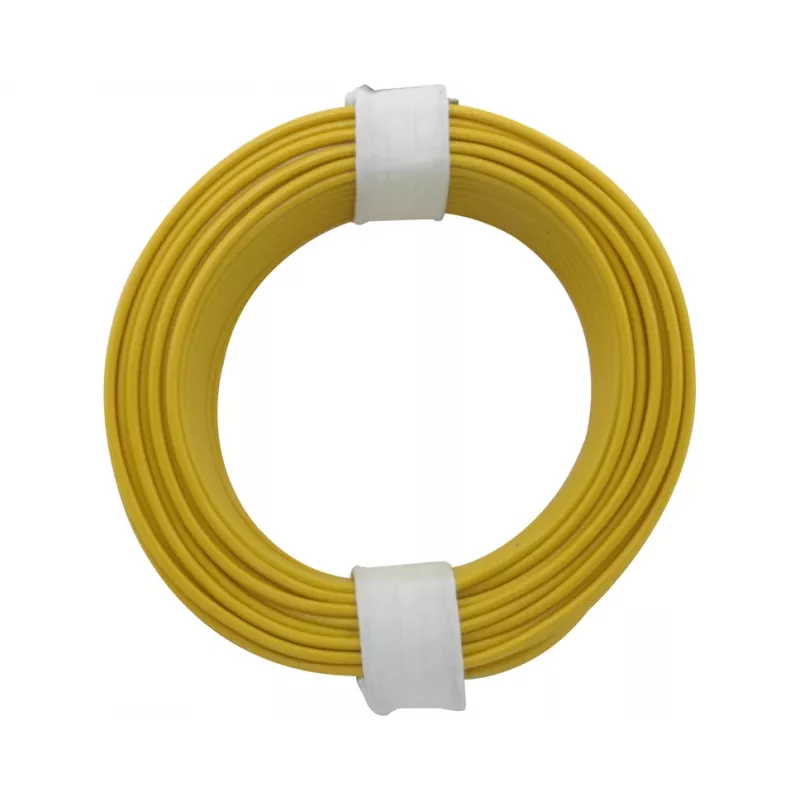

Donau Elektronik 118-3 lankusis laidas 1 x 0,14 mm² geltonas 10 m

Elektronikos prototipų kūrėjams, modeliuotojams ir įmonių techninio skyriaus specialistams, kuriems tenka lituoti tankiose plokštėse, reikia laido, kuris klusniai seka kiekvieną vingį ir nebyra po kelių judesių. Donau Elektronik 118-3 – būtent tokiam darbui skirtas vienagyslis lankusis laidas su alavuoto vario šerdimi.

Kodėl verta rinktis šį laidą

• 19 × 0,1 mm smulkiagyslė struktūra užtikrina maksimalų lankstumą – laidas lengvai klojasi siauruose korpusuose ir judančiose dalyse.
• Alavuotas vario laidininkas nesioksiduoja ir žymiai lengviau lituojamas, todėl mažėja šaltų litavimo taškų rizika.
• PVC izoliacija lengvai nulupama, bet atspari įprastam mechaniniam poveikiui.
• Darbinė temperatūra nuo -20 °C iki +80 °C – tinka tiek patalpų, tiek nestabilių sąlygų įrangai.
• Atitinka UL VW-1 ir IEC 60332-1 degumo reikalavimus, suderinamas su RoHS direktyva.

Kam tinka

Šis laidas skirtas vidiniam įrenginių sujungimui, maketavimui, modelių statybai ir smulkiajai elektronikai, kur svarbus ir tikslus signalas, ir tvarkinga instaliacija. 0,14 mm² skerspjūvis (apie 26 AWG) puikiai tinka signalinėms grandinėms, jutiklių laidams ir maitinimo linijoms, kurių srovė neviršija apie 1 A.

Techniniai duomenys

• Laidininko skerspjūvis: 0,14 mm² (apie 26 AWG)
• Gyslų skaičius: 1
• Laidininko medžiaga: alavuotas varis
• Izoliacija: PVC
• Nominali įtampa: 300 V
• Nominali srovė: apie 1 A
• Laidininko varža: apie 130 Ω/km
• Išorinis skersmuo: apie 1,2 mm
• Ilgis: 10 m
• Spalva: geltona

Naudojimas

Atpjaukite reikiamą ilgį, nulupkite izoliaciją 3–5 mm ir lituokite arba junkite gnybtų blokeliuose. Geltona spalva padeda aiškiai atskirti grandinę tarp kitų laidų, o 10 m ritė leidžia suplanuoti darbą be dažno papildymo.

Patarimas: prieš lituodami nuvalykite laidininką izopropilo alkoholiu – alavuotas varis tuomet lituojasi dar sklandžiau, o jungtis išlieka patikima ilgus metus. Laikykite ritę vėsioje, sausoje vietoje, kad izoliacija išlaikytų savo savybes.
