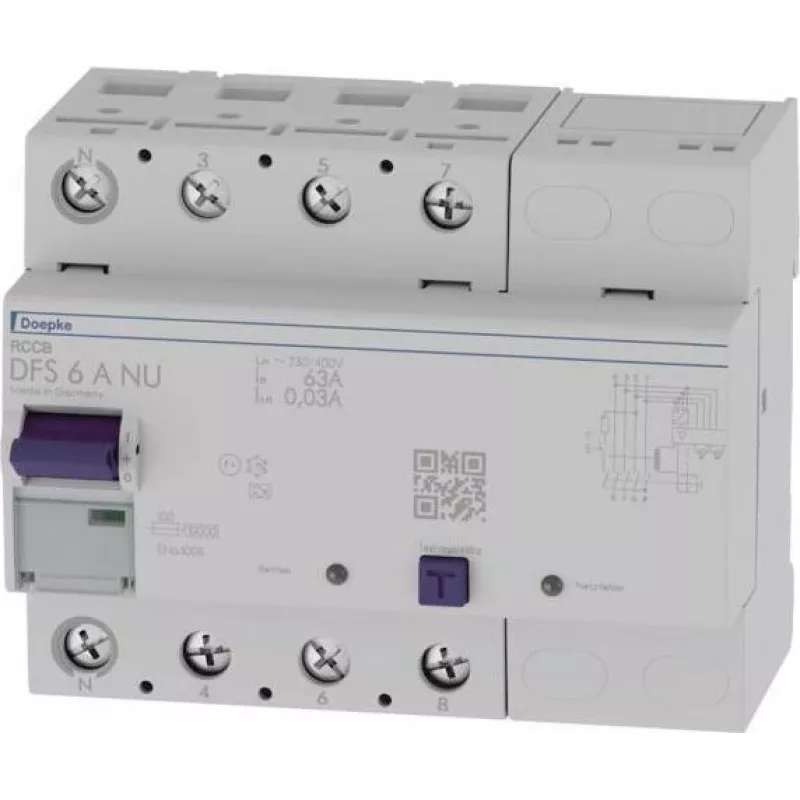

Doepke DFS6 063-4/0,03-A NU liekamosios srovės automatinis jungiklis 4 polių 63A 30mA A tipo 09144801

Pramoninių skirstomųjų skydų projektuotojams ir elektros montuotojams, kuriems reikia didelės vardinės srovės apsaugos nuo nuotėkio srovių, Doepke DFS6 063-4/0,03-A NU yra sprendimas, kuriame 63 A vardinė srovė suderinta su jautriu 30 mA nuotėkio srovės slenksčiu. Šis keturių polių liekamosios srovės automatinis jungiklis (RCCB) skirtas trifazėms sistemoms su nuliniu laidininku, todėl vienu įrenginiu apsaugomi visi keturi laidai.

Kodėl verta rinktis šį modelį

• A tipo nuotėkio srovės apsauga – fiksuoja tiek kintamąsias, tiek pulsuojančias nuolatinės srovės nuotėkio sroves
• 63 A vardinė srovė leidžia naudoti didesnės galios trifazėse linijose be papildomų priemonių
• 30 mA suveikimo jautrumas užtikrina asmenų apsaugą nuo elektros smūgio ir mažina gaisro riziką
• 1000 A vardinė perjungimo galia ir 3 kA impulsinės srovės atsparumas
• Kompaktiškas 4 modulių korpusas, montuojamas ant DIN bėgelio (EN 60715)
• Gnybtų talpa: 1,5–50 mm² standžiam, 1,5–35 mm² lanksčiam laidininkui
• Darbinė temperatūra nuo -25 °C iki +40 °C

Kaip naudojamas kasdienėje praktikoje

Sumontuotas ant standartinio 35 mm DIN bėgelio, DFS6 063-4/0,03-A NU akimirksniu atjungia grandinę, kai nuotėkio srovė pasiekia 30 mA. Momentinė suveikimo charakteristika užtikrina greitą reakciją, o IP20 gnybtų apsauga (IP40, kai įrengta skirstomajame skydelyje) apsaugo nuo atsitiktinio prisilietimo. Esant 230/400 V AC vardinei įtampai ir 50 Hz dažniui, įrenginys sklandžiai integruojamas į Europos žemosios įtampos tinklus. Atitinka VDE 0664-10 ir EN 61008-1 standartus, todėl tinka ilgalaikiam naudojimui reikalaujančiose komercinėse ir pramoninėse sistemose.

Techniniai duomenys

• Prekės ženklas: Doepke
• Modelis: DFS6 063-4/0,03-A NU
• MPN: 09144801
• EAN: 4014712292765
• Įrenginio tipas: liekamosios srovės automatinis jungiklis (RCCB)
• Polių skaičius: 4
• Vardinė srovė (In): 63 A
• Vardinė nuotėkio srovė (IΔn): 30 mA
• Nuotėkio srovės tipas: A
• Vardinė įtampa (Un): 230/400 V AC
• Vardinis dažnis: 50 Hz
• Vardinė perjungimo galia (IΔm): 1000 A
• Trumpojo jungimo atsparumo srovė (Inc): 10 kA (su tinkamu išankstiniu saugikliu)
• Impulsinės srovės atsparumas: 3 kA
• Montavimo tipas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (įrengus)
• Darbinės temperatūros diapazonas: nuo -25 °C iki +40 °C
• Gnybtų talpa (standus): 1,5–50 mm²
• Gnybtų talpa (lankstus): 1,5–35 mm²
• Modulių plotis: 4
• Suveikimo charakteristika: momentinė
• Standartai: VDE 0664-10, EN 61008-1

Praktinės pastabos

Montuodami šį RCCB skirstomajame skydelyje, įsitikinkite, kad prieš jį įrengtas tinkamas išankstinis saugiklis, užtikrinantis deklaruojamą 10 kA trumpojo jungimo atsparumą. Periodiškai tikrinkite įrenginio veikimą naudodami bandymo mygtuką – tai paprasta, bet būtina profilaktinė priemonė, padedanti išlaikyti ilgalaikį patikimumą.
