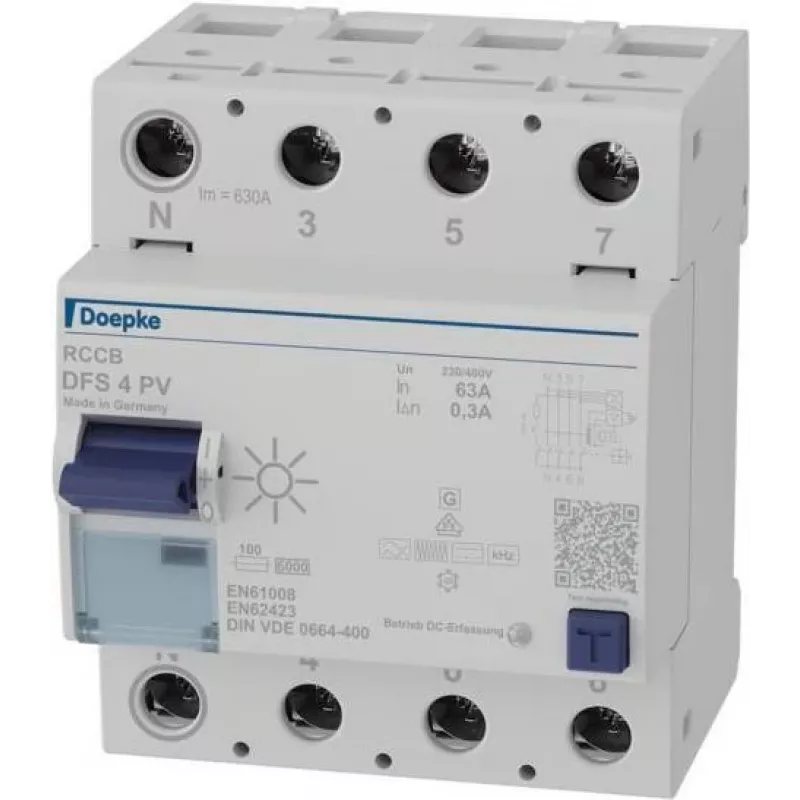

Doepke DFS4 063-4/0.30-PVFI liekamosios srovės grandinės pertraukiklis 4 polių 63 A 300 mA F tipo 09146804

Kai saulės elektrinės inverteris ir dažnio keitikliai tampa kasdienybe, įprastas liekamosios srovės pertraukiklis nebeužtikrina patikimos apsaugos. Doepke DFS4 063-4/0.30-PVFI su F tipo (PVFI) charakteristika reaguoja į sinusinius kintamosios srovės, pulsuojančius nuolatinės srovės ir mišrios dažninės srovės nuotėkius iki 1 kHz – būtent tokius, kuriuos generuoja be transformatorių veikiantys fotovoltiniai inverteriai ir elektroninė įranga. Tai sprendimas, kuris pašalina spragą tarp standartinės apsaugos ir šiuolaikinių elektros sistemų realybės.

Privalumai, kurie jaučiami kasdieniame darbe

F tipo trikdymo charakteristika užtikrina visapusišką apsaugą fotovoltiniams inverteriams ir elektroninėms apkrovoms, todėl nereikia derinti kelių skirtingų tipų prietaisų. Didelis 3 kA impulsinės srovės atsparumas apsaugo nuo klaidingų suveikimų, kurie gali sutrikdyti gamybą arba sukelti nereikalingų iškvietimų. Keturių modulių plotis taupo vietą DIN bėgelyje, o gnybtų talpa nuo 1,5 iki 50 mm² kietiems laidininkams palengvina montavimą net ir tankiuose skirstomuosiuose skyduose.

Kam skirtas

• Fotovoltinėms (PV) sistemoms su be transformatorių inverteriais
• Dažnio keitiklių grandinėms
• Pramoniniams valdymo skydams su elektronine darbo įranga
• Trijų fazių skirstomiesiems skydams, kuriems reikalinga liekamosios srovės apsauga

Pagrindinės specifikacijos

• Vardinė srovė: 63 A
• Vardinė liekamoji srovė: 300 mA
• Polių skaičius: 4
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50 Hz
• Vardinė trumpojo jungimo srovė: 10 kA
• Impulsinės srovės atsparumas: 3 kA
• Montavimas: DIN bėgelis 35 mm
• Modulių plotis: 4 TE
• Gnybtų talpa: 1,5–50 mm² kietiems, 1,5–35 mm² lankstiems laidininkams
• Apsaugos laipsnis: IP20 gnybtams, IP40 korpusui
• Darbinė temperatūra: nuo -25 iki +40 °C

Kaip naudoti

Prietaisas montuojamas ant standartinio 35 mm DIN bėgelio skirstomajame skyde. Prieš montavimą įsitikinkite, kad tinklo įtampa atitinka 230/400 V AC ir dažnis – 50 Hz. Prijunkite fazinius ir nulinius laidininkus prie atitinkamų gnybtų, laikydamiesi nurodytos gnybtų talpos. Kad būtų pasiektas 10 kA vardinė trumpojo jungimo srovė, rekomenduojama naudoti tinkamą apsauginį saugiklį. Užtikrinkite, kad skyde būtų pakankama ventiliacija, palaikanti darbinę temperatūrą nuo -25 iki +40 °C.

Patarimas: jei sistemoje yra keli inverteriai ar dažnio keitikliai, kiekvienam atskiram maitinimo šaltiniui įrenkite atskirą DFS4 063-4/0.30-PVFI – taip išvengsite tarpusavio trikdžių ir užtikrinsite, kad suveikus vienam prietaisui, kiti liktų aktyvūs. Reguliariai tikrinkite gnybtų priveržimą ir, esant galimybei, atlikite periodinius nuotėkio srovės matavimus.
