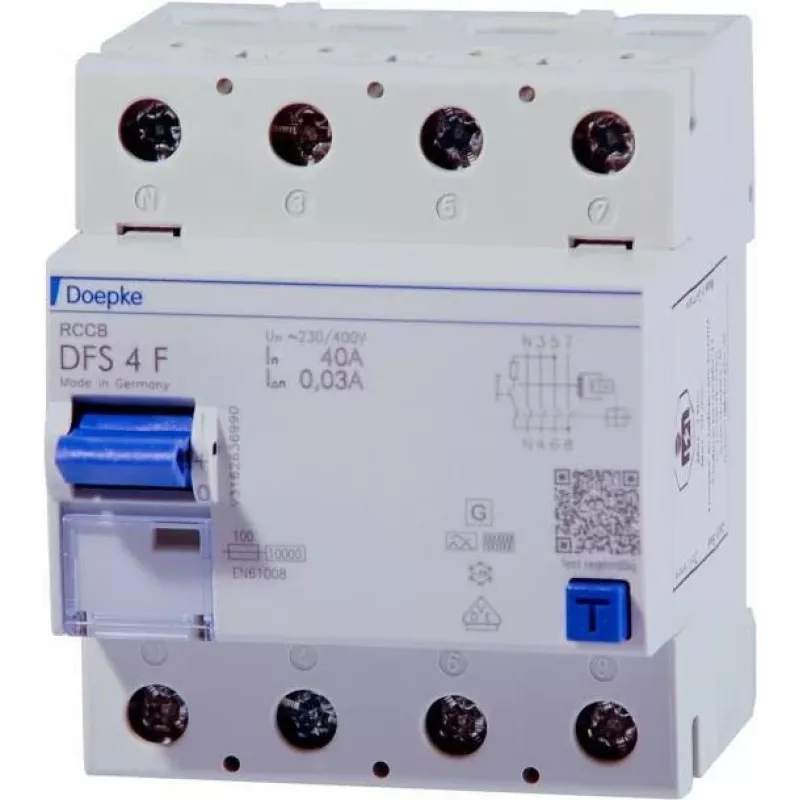

Doepke DFS4 063-4/0.03-F liekamosios srovės automatinis jungiklis (RCCB), 63 A, 4 polių, 30 mA, F tipo 09144820

F tipo liekamosios srovės automatinis jungiklis su 30 mA jautrumu, 63 A vardine srove ir 4 poliais – tai sprendimas, kuris užtikrina patikimą apsaugą tinklose su dažnio keitikliais ir vienfaziais inverteriais, kur standartiniai A tipo RCCB gali nesuveikti.

Privalumai

F tipo jautrumas leidžia aptikti liekamąsias sroves iki 1000 Hz, todėl įrenginys patikimai apsaugo nuo elektros smūgio ir gaisro rizikos tiek pramoninėse, tiek komercinėse sistemose. 4 polių konfigūracija suteikia visapusišką apsaugą trifaziuose tinkluose su nuliniu laidu. Didelis atsparumas trumpojo jungimo srovei (10 kA sąlyginė) ir impulsinėms srovėms (3 kA) prailgina įrenginio tarnavimo laiką net intensyvaus naudojimo sąlygomis. Gnybtai, priimantys 1,5–50 mm² laidininkus, palengvina montavimą, o kompaktiškas DIN bėgio tvirtinimas taupo vietą skirstomojoje spintoje. Atitiktis EN 61008-1 ir VDE 0664-10 standartams garantuoja saugą ir kokybę.

Tinka naudoti

• Trifazėse grandinėse su netiesinėmis apkrovomis: dažnio keitikliais, UPS sistemomis, elektroniniais balastais
• Pramoninėse ir komercinėse skirstymo spintose, kuriose reikalinga patikima apsauga nuo įžeminimo srovės
• Įrenginiuose su mišraus dažnio liekamosiomis srovėmis, kur A tipo RCCB gali nesuveikti
• Grandinėse, maitinančiose vienfazius dažnio inverterius, medicininę įrangą ar IT sistemas
• Naujuose įrenginiuose ir modernizavimo projektuose pagal galiojančias instaliacijos taisykles

Pagrindinės specifikacijos

• Vardinė srovė (In): 63 A
• Vardinė liekamoji srovė (IΔn): 30 mA
• Polių skaičius: 4
• RCD tipas: F (jautrus kintamajai ir pulsuojančiai nuolatinei liekamajai srovei, taip pat aukšto dažnio komponentams)
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Sąlyginė trumpojo jungimo srovė: 10 kA
• Vardinė perjungimo galia (IΔm): 1000 A
• Atsparumas impulsinei srovei: 3 kA
• Montavimas: DIN bėgis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (įrengus)
• Darbinė temperatūra: nuo -25 °C iki +40 °C
• Gnybtų talpa: 1,5–50 mm²
• Standartai: EN 61008-1, VDE 0664-10

Naudojimo rekomendacijos

Kad apsauga būtų išsami, rekomenduojama šį RCCB derinti su atitinkamais Doepke serijos automatiniais jungikliais (MCB), užtikrinančiais apsaugą nuo viršsrovių. Patikrinkite, ar priešsrovės apsaugos įtaisas atitinka 63 A apkrovą. Reguliariai tikrinkite įrenginio veikimą naudodami integruotą testavimo mygtuką.
